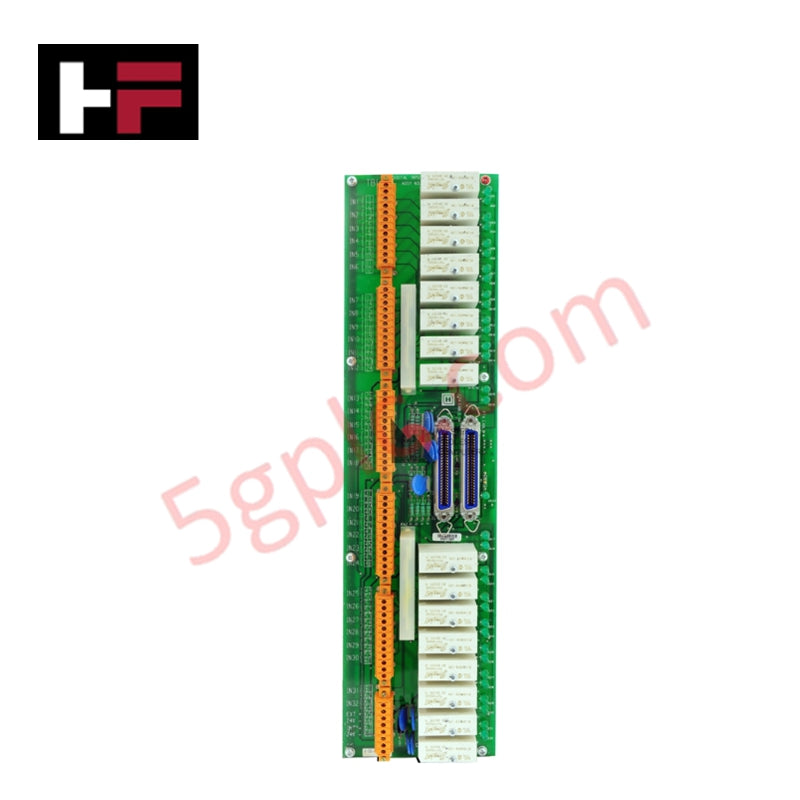

हनीवेल 16-चैनल एनालॉग आउटपुट एफटीए मॉड्यूल | MU/MC-TAOX12 51304441-175

उत्पाद विवरण

 MC-TAOX12 (51304441-175) एक मजबूत फील्ड टर्मिनेशन असेंबली (FTA) है, जिसे Honeywell के उच्च-स्तरीय एनालॉग आउटपुट प्रोसेसर और फील्ड-माउंटेड उपकरणों के बीच भौतिक इंटरफ़ेस के रूप में डिज़ाइन किया गया है। 16 स्वतंत्र चैनलों का समर्थन करते हुए, यह असेंबली HPM (हाई-परफॉर्मेंस प्रोसेस मैनेजर), TDC 3000, और Experion PKS वातावरण के लिए इंजीनियर की गई है। इसका मुख्य कार्य महत्वपूर्ण एक्ट्यूएटर्स और वाल्वों को 4–20 mA नियंत्रण संकेतों का सटीक वितरण करना है। मिशन-क्रिटिकल विश्वसनीयता के लिए निर्मित,  MC-TAOX12  पुनरावर्ती I/O कॉन्फ़िगरेशन की सुविधा प्रदान करता है, जिससे प्रोसेसर फेलओवर या रखरखाव प्रक्रियाओं के दौरान भी प्रक्रिया नियंत्रण बिना रुकावट के बना रहता है।

तकनीकी विनिर्देश

• मॉडल पहचान: MC-TAOX12

• पार्ट नंबर: 51304441-175

• कार्यात्मक प्रकार: एनालॉग आउटपुट फील्ड टर्मिनेशन असेंबली (FTA)

• चैनल घनत्व: 16 पृथक सिग्नल पथ

• सिग्नल प्रोटोकॉल: 4–20 mA DC करंट लूप

• आर्किटेक्चर समर्थन: Honeywell HPM, TDC 3000, और Experion PKS

• पुनरावृत्ति क्षमता: पुनरावर्ती प्रोसेसर के लिए डुअल I/O लिंक केबल कनेक्शन का समर्थन करता है

• टर्मिनेशन विधि: सुरक्षित फील्ड वायरिंग के लिए कंप्रेशन-शैली स्क्रू टर्मिनल

• ऑपरेटिंग वोल्टेज: 24V DC नाममात्र

• संरक्षण कोटिंग: नमी और संक्षारण प्रतिरोध के लिए कॉनफॉर्मल कोटिंग

• फॉर्म फैक्टर: कैबिनेट माउंटिंग के लिए मानक 6-इंच FTA प्रोफ़ाइल

औद्योगिक अनुप्रयोग परिदृश्य

 MC-TAOX12 (51304441-175) भारी औद्योगिक क्षेत्रों में अंतिम नियंत्रण तत्वों को संचालित करने के लिए उद्योग मानक है। इसे अक्सर निम्नलिखित के लिए उपयोग किया जाता है:

• उच्च-दबाव भाप या रासायनिक लूप में 4–20 mA मॉड्यूलेटिंग नियंत्रण वाल्व का प्रबंधन।

• पंप नियंत्रण के लिए वैरिएबल फ्रिक्वेंसी ड्राइव्स (VFDs) को सटीक गति सेटपॉइंट भेजना।

• न्युमेटिक इंस्ट्रूमेंटेशन के लिए I/P (करंट-टू-प्रेशर) ट्रांसड्यूसर्स के साथ इंटरफेसिंग।

• लेगेसी TDC 3000 से Experion PKS सिस्टम माइग्रेशन के दौरान विश्वसनीय प्रतिस्थापन के रूप में सेवा देना।

अक्सर पूछे जाने वाले प्रश्न

• MC-TAOX12 और MU-TAOX12 में क्या अंतर है?

   MC-TAOX12 PCB पर कॉनफॉर्मल कोटिंग के साथ आता है, जो नमी और वायुमंडलीय प्रदूषकों से आवश्यक सुरक्षा प्रदान करता है। MU-प्रिफिक्स संस्करण बिना कोटिंग के होता है और केवल नियंत्रित वातावरण के लिए बनाया गया है। दोनों में समान  51304441-175 कार्यात्मक सर्किटरी होती है।

• क्या इस बोर्ड में सटीक इनपुट रेसिस्टर्स शामिल हैं?

  नहीं। एनालॉग इनपुट बोर्ड (HLAI) के विपरीत, जिन्हें करंट को वोल्टेज में बदलने के लिए 250-ओम रेसिस्टर्स की आवश्यकता होती है,  MC-TAOX12 एक आउटपुट डिवाइस है जो केवल फील्ड एक्ट्यूएशन के लिए करंट लूप चलाने के लिए डिज़ाइन किया गया है।
