उत्पाद विवरण

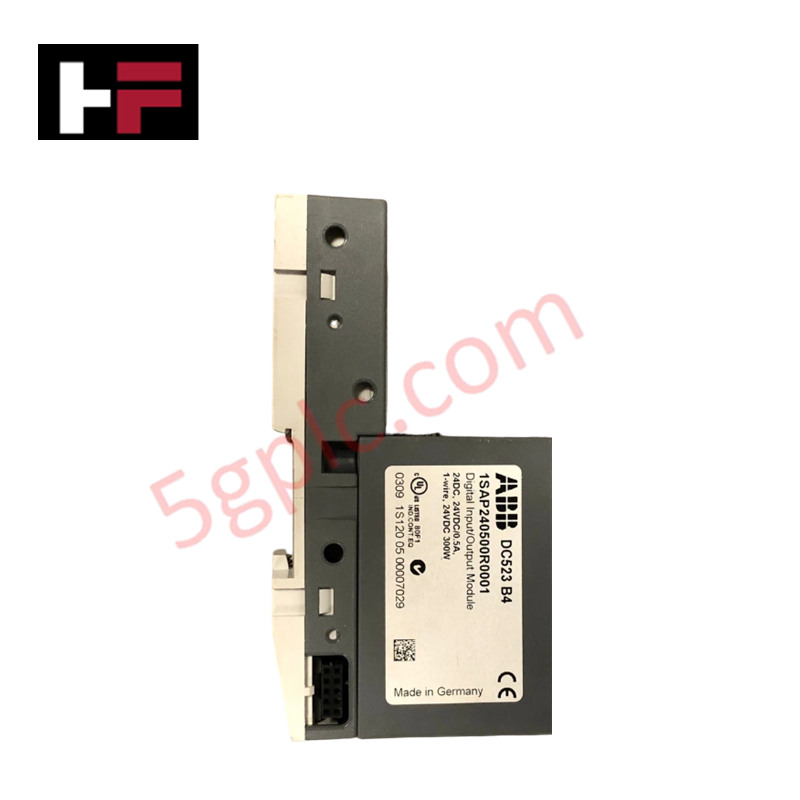

ABB DC523 1SAP240500R0001, जिसे DC523 डिजिटल इनपुट/आउटपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, ABB S500 I/O सिस्टम नेटवर्क में कॉन्फ़िगर करने योग्य डिस्क्रीट सिग्नल प्रोसेसिंग के लिए समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | DC523 (ऑर्डर कोड: 1SAP240500R0001) |
| ब्रांड | ABB |
| उत्पत्ति | जर्मनी |
| वजन | 0.115 किग्रा |
| आयाम | 67.5 मिमी x 76 मिमी x 62 मिमी (W x H x D) |
| ऑपरेटिंग तापमान | 0 से +60 डिग्री सेल्सियस |
| पावर खपत | टर्मिनल बेस के माध्यम से 24 VDC नाममात्र आपूर्ति |
| कॉन्फ़िगर करने योग्य I/O | 24 कॉन्फ़िगर करने योग्य DI/DO चैनल (24 VDC, 0.5 A ट्रांजिस्टर आउटपुट) |
| सहायक टर्मिनल | 4 सहायक टर्मिनल 0 V, 4 सहायक टर्मिनल 24 VDC |
| वायरिंग कॉन्फ़िगरेशन | 2-वायर और 3-वायर सेंसर/एक्चुएटर कनेक्शन का समर्थन करता है |
| उत्पाद प्रकार | डिजिटल इनपुट/आउटपुट मॉड्यूल |
I/O घनत्व स्केलिंग और बैकप्लेन बस संचार गति
DC523 मॉड्यूल उच्च I/O घनत्व स्केलिंग प्रदान करता है क्योंकि 24 चैनलों में से प्रत्येक को स्वतंत्र रूप से 24 VDC डिजिटल इनपुट या 0.5 A ट्रांजिस्टर डिजिटल आउटपुट के रूप में पैरामीटर किया जा सकता है। आंतरिक स्विचिंग सर्किट सिग्नल स्टेट्स को S500 टर्मिनल बेस के पार रूट करते हैं, जिससे बैकप्लेन बस संचार की उच्च गति और I/O प्रोसेसिंग चरण और केंद्रीय कंट्रोलर CPU के बीच निर्धारक चक्र निष्पादन बना रहता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या DC523 के चैनलों को फील्ड सप्लाई वोल्टेज सक्रिय रहते हुए हॉट-स्वैप किया जा सकता है?
उत्तर: टर्मिनल बेस से I/O मॉड्यूल को हॉट-स्वैप करने के लिए फील्ड 24 VDC पावर को अलग करना आवश्यक है ताकि बैकप्लेन बस संचार दोष और अस्थायी आउटपुट लैचिंग से बचा जा सके।
प्रश्न: इनपुट और आउटपुट मोड के बीच स्विच करते समय चैनल कॉन्फ़िगरेशन कैसे काम करता है?
उत्तर: चैनल असाइनमेंट कंट्रोलर कॉन्फ़िगरेशन सॉफ़्टवेयर के माध्यम से प्रबंधित किए जाते हैं। अप्रयुक्त आउटपुट उच्च-इम्पीडेंस स्टेट पर डिफ़ॉल्ट होते हैं, जबकि कॉन्फ़िगर किए गए आउटपुट 24 VDC पर 0.5 A निरंतर करंट ड्राइव करते हैं।
फील्ड इंस्टॉलेशन दिशानिर्देश
- कंट्रोल कैबिनेट के अंदर एक मानक 35 मिमी DIN रेल पर मेल खाने वाला S500 टर्मिनल बेस माउंट करें।
- DC523 I/O मॉड्यूल को टर्मिनल बेस पर लंबवत स्नैप करें जब तक कि मैकेनिकल लॉकिंग लैच पूरी तरह से जुड़ न जाएं।
- 2-वायर या 3-वायर टोपोलॉजी का उपयोग करते हुए फील्ड सेंसर और एक्चुएटर वायर करें, एकीकृत 24 VDC और 0 V सहायक वितरण टर्मिनल का उपयोग करें।
- DIN रेल को मुख्य कैबिनेट प्रोटेक्टिव अर्थ (PE) बार से जोड़ें ताकि आंतरिक सर्ज़ सप्रेशन सर्किट्री के लिए कम-इम्पीडेंस ग्राउंडिंग सुनिश्चित हो सके।
