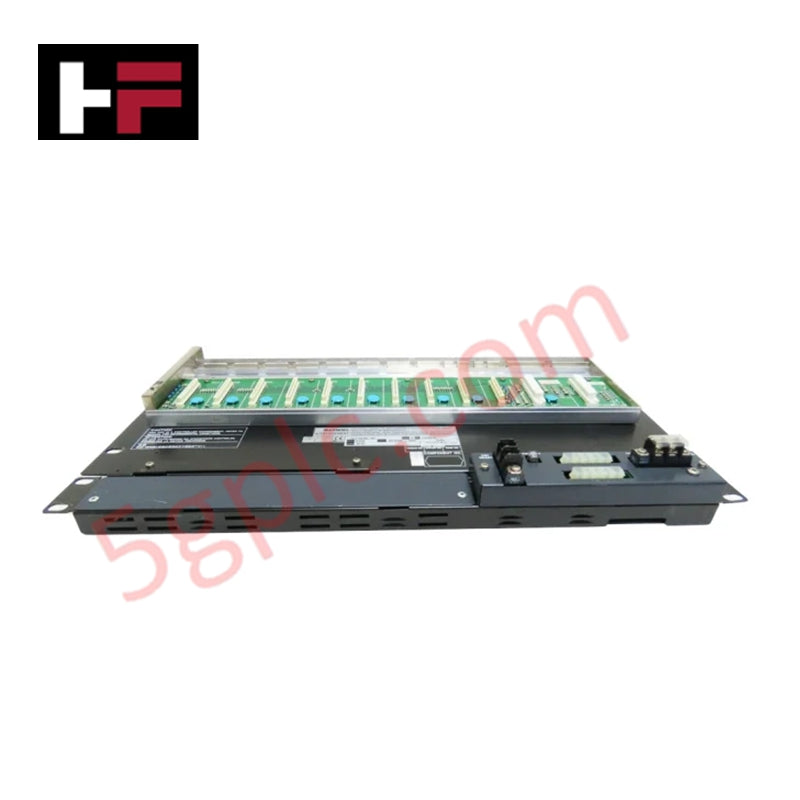

ANB11D-215/BU2B | Yokogawa | CENTUM VP ऑप्टिकल ESB बस नोड यूनिट

उत्पाद अवलोकन

 Yokogawa ANB11D-215/BU2B एक उच्च-प्रदर्शन संचार ब्रिज के रूप में कार्य करता है जो  CENTUM VP डिस्ट्रिब्यूटेड कंट्रोल सिस्टम (DCS) के लिए है। यह यूनिट ऑप्टिकल ESB बस के माध्यम से I/O विस्तार की सुविधा प्रदान करता है, जिससे इंजीनियर नियंत्रण नोड्स को 5 किमी तक की दूरी पर वितरित कर सकते हैं। विद्युत संकेतों को ऑप्टिकल पल्स में परिवर्तित करके, ANB11D-215 पूर्ण गैल्वैनिक पृथक्करण और विद्युतचुंबकीय हस्तक्षेप (EMI) से पूर्ण सुरक्षा प्रदान करता है। हम यह यूनिट  100% ब्रांड न्यू और ओरिजिनल के रूप में प्रदान करते हैं, जिससे आपकी रिमोट I/O संरचना फैक्ट्री-प्रमाणित प्रदर्शन मानकों को पूरा करती है।

पार्ट नंबर विवरण: ANB11D-215/BU2B

Yokogawa हार्डवेयर कॉन्फ़िगरेशन को एक मॉड्यूलर सफिक्स सिस्टम के माध्यम से निर्दिष्ट करता है ताकि विशिष्ट साइट पावर और दूरी आवश्यकताओं के अनुरूप हो:

तकनीकी विनिर्देश

ANB11D-215/BU2B मजबूत औद्योगिक तैनाती के लिए निम्न तकनीकी पैरामीटर प्रदान करता है:

• प्राथमिक कार्य: ऑप्टिकल ESB बस के माध्यम से रिमोट I/O विस्तार

• प्रसारण दूरी: फाइबर ऑप्टिक केबलिंग के माध्यम से 5 किमी तक

• रेडंडेंसी: डुअल-रेडंडेंट पावर मॉड्यूल और डुअल-पाथ बस संचार का समर्थन करता है

• इनपुट वोल्टेज: 100–120 V AC, 50/60 Hz

• इंटरफेस प्रकार: BU2B कनेक्टर यूनिट (बिल्ट-इन टर्मिनेटर सहित)

• माउंटिंग: मानक 19-इंच रैक माउंटिंग

• I/O संगतता: मानक Yokogawa FIO मॉड्यूल के साथ इंटरफेस करता है

• वजन: ~10 किग्रा (नेट)

इंजीनियरिंग लाभ

ANB11D-215/BU2B बड़े पैमाने पर औद्योगिक सुविधाओं में महत्वपूर्ण एकीकरण चुनौतियों को हल करता है:

• पूर्ण EMI सुरक्षा: रिफाइनरी या पावर प्लांट में लंबे तांबे के केबल अक्सर महत्वपूर्ण विद्युत शोर उठाते हैं। यह यूनिट फाइबर ऑप्टिक्स का उपयोग करके विद्युतचुंबकीय हस्तक्षेप को पूरी तरह से बायपास करता है, जिससे उच्च-वोल्टेज मोटर्स या वेरिएबल फ्रीक्वेंसी ड्राइव्स (VFDs) के पास केबल चलने पर भी साफ सिग्नल ट्रांसमिशन सुनिश्चित होता है।

• ग्राउंड लूप समाप्ति: फाइबर ऑप्टिक संचार मुख्य नियंत्रण कक्ष और रिमोट I/O नोड्स के बीच 100% विद्युत पृथक्करण प्रदान करता है। यह ग्राउंड पोटेंशियल अंतर से हार्डवेयर क्षति या सिग्नल ड्रिफ्ट को रोकता है, जो फैले हुए औद्योगिक साइटों में एक सामान्य विफलता बिंदु है।

• निश्चित 5 किमी पहुंच: अनुकूलित ऑप्टिकल रिपीटर सर्किटरी 5 किमी त्रिज्या में उच्च गति, निश्चित डेटा विनिमय की गारंटी देती है। इससे ऑपरेटर I/O कैबिनेट्स को फील्ड इंस्ट्रूमेंट्स के करीब रख सकते हैं, जिससे एनालॉग और डिजिटल फील्ड वायरिंग की लागत में काफी कमी आती है।

• रेडंडेंट पावर स्थिरता: डुअल-रेडंडेंट पावर सप्लाई कॉन्फ़िगरेशन सुनिश्चित करता है कि नोड पावर मॉड्यूल विफलता के दौरान ऑनलाइन बना रहे। सिस्टम दो अलग-अलग स्रोतों से करंट खींचता है, जिससे दोषपूर्ण मॉड्यूल को ऑनलाइन बदला जा सकता है बिना प्रक्रिया को बाधित किए।

अक्सर पूछे जाने वाले प्रश्न

• क्या /BU2B विकल्प के लिए बाहरी टर्मिनेटर की आवश्यकता है?

  नहीं।  /BU2B कनेक्टर यूनिट में एकीकृत टर्मिनेटर शामिल है। ESB बस श्रृंखला के अंत में स्थित नोड्स के लिए इस विशिष्ट विकल्प कोड का उपयोग करें ताकि सिग्नल परावर्तन रोका जा सके और बस स्थिरता सुनिश्चित हो सके।

• क्या मैं इस यूनिट को 5 किमी से अधिक दूरी के लिए उपयोग कर सकता हूँ?

  यह विशिष्ट कॉन्फ़िगरेशन (सफिक्स -2) 5 किमी रेंज के लिए लक्षित है। 50 किमी तक की दूरी के लिए, Yokogawa विभिन्न कॉन्फ़िगरेशन प्रदान करता है। कृपया स्थापना से पहले अपने फाइबर ऑप्टिक लिंक बजट और क्षय आवश्यकताओं की पुष्टि करें।

• क्या ANB11D-215 220V AC के साथ संगत है?

  नहीं। सफिक्स "1" 100–120 V AC इनपुट को दर्शाता है। यदि आपकी साइट 220–240 V AC उपयोग करती है, तो हार्डवेयर क्षति से बचने के लिए आपको  ANB11D-225 मॉडल निर्दिष्ट करना होगा।

• ऑप्टिकल इंटरफेस के लिए क्या रखरखाव आवश्यक है?

  ऑप्टिकल रिपीटर सॉलिड-स्टेट है और इसे कैलिब्रेशन की आवश्यकता नहीं होती। हालांकि, सिग्नल क्षय को रोकने के लिए नियमित रखरखाव के दौरान फाइबर ऑप्टिक कनेक्टर्स को धूल या संदूषण के लिए जांचने की सलाह दी जाती है।
