उत्पाद विवरण

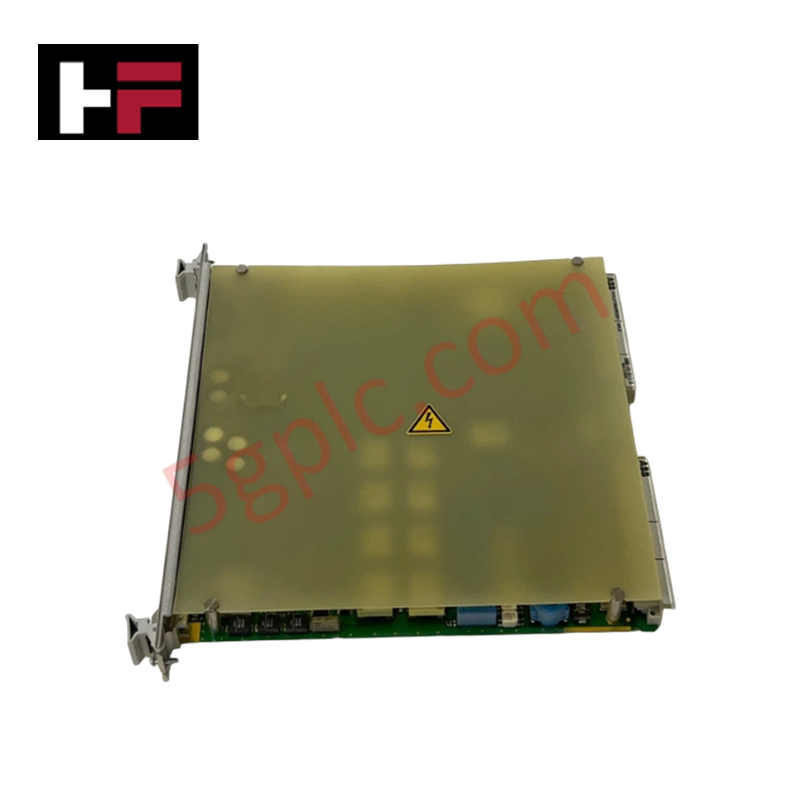

ABB 1KHL015545R0001, जिसे AF O4LE कंट्रोल कार्ड के रूप में भी सूचीबद्ध किया जाता है, ABB कंट्रोल सिस्टम प्लेटफ़ॉर्म के भीतर जटिल सिग्नल प्रोसेसिंग और लॉजिक कंट्रोल कार्यों के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है। एकीकृत एनालॉग और डिजिटल I/O चैनलों तथा सीरियल कम्युनिकेशन पोर्ट से लैस यह प्रिंटेड सर्किट बोर्ड कंट्रोल एल्गोरिदम निष्पादित करता है और द्विदिशीय फ़ील्ड सिग्नल इंटरफ़ेस रूटिंग संभालता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | AF O4LE |
| पार्ट नंबर | 1KHL015545R0001 |
| ब्रांड | ABB |
| उत्पाद प्रकार | कंट्रोल कार्ड / PCB बोर्ड |
| सिस्टम प्लेटफ़ॉर्म | ABB कंट्रोल सिस्टम |
| सिग्नल इंटरफ़ेस | एकीकृत एनालॉग और डिजिटल I/O चैनल |
| कम्युनिकेशन पोर्ट | सीरियल कम्युनिकेशन इंटरफ़ेस |
| मुख्य कार्य | सिग्नल प्रोसेसिंग, लॉजिक निष्पादन, कम्युनिकेशन प्रबंधन |
| कुल चौड़ाई | 200 mm |
| कुल ऊँचाई | 100 mm |
| कुल गहराई / लंबाई | 50 mm |
| कुल वज़न | 0.5 kg |
| ऑपरेटिंग तापमान | 0 से +60 deg C |
| पावर खपत | बैकप्लेन बस / चेसिस सप्लाई के माध्यम से पावर प्राप्त करता है |
| उत्पत्ति | जर्मनी |
बैकप्लेन बस इंटरफ़ेसिंग और नियतात्मक कम्युनिकेशन
AF O4LE कंट्रोल कार्ड होस्ट चेसिस बैकप्लेन पर सीधे कम्युनिकेशन के लिए उच्च-घनत्व वाले एज कनेक्टर का उपयोग करता है और चक्रीय I/O रिफ्रेश के दौरान बैकप्लेन बस कम्युनिकेशन की गति संबंधी ओवरहेड को कम बनाए रखता है। ऑनबोर्ड लॉजिक निष्पादन घटक मानक ABB कंट्रोल रैक के बीच फ़र्मवेयर फ़्लैश संगतता सुनिश्चित करते हैं, जिससे प्रोसेस किए गए एनालॉग और डिस्क्रीट सिग्नल का रियल-टाइम आदान-प्रदान संभव होता है। चैनल-से-बस कपलिंग पथ बाहरी विद्युत शोर को दबाते हैं, ताकि मल्टी-चैनल डेटा अधिग्रहण के दौरान सिग्नल की अखंडता बनी रहे।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: AF O4LE कंट्रोल कार्ड पर कौन से भौतिक सिग्नल इंटरफ़ेस सीधे उपलब्ध हैं?
उत्तर: बोर्ड में समर्पित एनालॉग इनपुट/आउटपुट चैनल, डिजिटल I/O पथ और सीरियल कम्युनिकेशन पोर्ट एकीकृत हैं।
प्रश्न: इंस्टॉलेशन के दौरान बैकप्लेन ग्राउंड और शील्ड की निरंतरता कैसे बनाए रखी जाती है?
उत्तर: होस्ट फ़्रेम ग्राउंड से सीधे जुड़े ग्राउंडेड एज कनेक्टर कॉन्टैक्ट और कार्ड गाइड रेल के माध्यम से स्टैटिक डिसिपेशन और सिग्नल शील्डिंग बनाए रखी जाती है।
प्रश्न: क्या AF O4LE मॉड्यूल को इंस्टॉलेशन से पहले बाहरी मैनुअल प्रोग्रामिंग स्विच की आवश्यकता होती है?
उत्तर: बेस सिस्टम पैरामीटर और स्टेशन एड्रेस सिस्टम बस के माध्यम से सीधे ऑनबोर्ड फ़्लैश मेमोरी में लोड किए गए केंद्रीय सॉफ़्टवेयर रूटीन द्वारा कॉन्फ़िगर किए जाते हैं।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- मॉड्यूल को लगाने या हटाने से पहले कार्ड सब-रैक एनक्लोज़र की मुख्य पावर डिस्कनेक्ट करें।
- 0.5 kg के प्रिंटेड सर्किट असेंबली को संभालने से पहले एनक्लोज़र फ़्रेम से जुड़े ESD-ग्राउंडेड रिस्ट स्ट्रैप को पहनें।
- AF O4LE PCB एज कनेक्टर को निर्धारित सब-रैक स्लॉट के कार्ड गाइड के साथ संरेखित करें।
- बोर्ड को चेसिस स्लॉट में समान रूप से तब तक धकेलें, जब तक बैकप्लेन कनेक्टर पूरी तरह अपनी जगह पर न बैठ जाएँ।
- मज़बूत यांत्रिक लॉकिंग और चेसिस शील्ड ग्राउंड की निरंतरता सुनिश्चित करने के लिए सभी फ़ेसप्लेट रिटेनिंग हार्डवेयर को कसें।
