उत्पाद विवरण

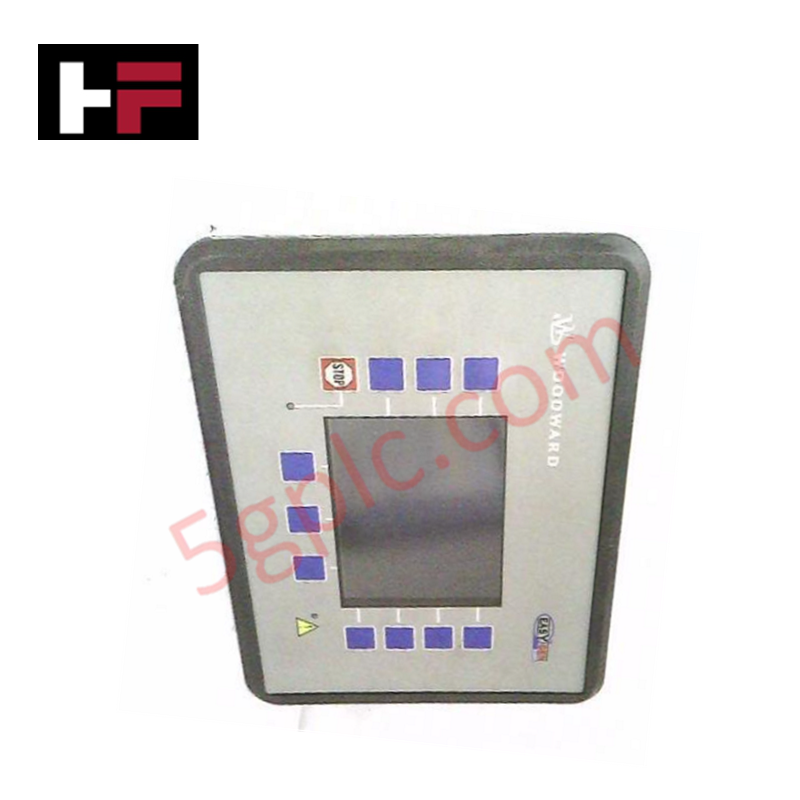

RP-3000 नियंत्रण नेटवर्क में ऑपरेटर इंटरफ़ेस कार्यों के लिए कॉन्फ़िगर किया गया, Woodward 8446-1048 (8446-1048 एन्यूनसिएटर) 11-बटन LCD इंटरफ़ेस के माध्यम से स्थिति निगरानी और कमांड इनपुट का प्रत्यक्ष भौतिक निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 8446-1048 |
| ब्रांड | Woodward |
| उत्पत्ति | निर्दिष्ट नहीं |
| वजन | 6.00 पाउंड |
| इंटरफ़ेस | 11-बटन कीपैड, LCD डिस्प्ले |
| माउंटिंग | पैनल माउंट |
एक्चुएटर लूप फीडबैक प्रतिक्रिया और थर्मल हीट सिंक डिसिपेशन प्रोफाइल
8446-1048 पैनल एक प्राथमिक HMI इंटरफ़ेस के रूप में कार्य करता है, जो RP-3000 कंट्रोलर श्रृंखला के साथ इंटरैक्शन को सक्षम बनाता है। यह यूनिट 11-बटन लेआउट से इनपुट कमांड प्रोसेस करता है और LCD डिस्प्ले को वास्तविक समय के संचालन स्थिति को दर्शाने के लिए अपडेट करता है। आंतरिक इलेक्ट्रॉनिक्स एक मानक पैनल-माउंट एनक्लोजर में रखे गए हैं, जो थर्मल हीट सिंक डिसिपेशन प्रोफाइल को प्रबंधित करने के लिए डिज़ाइन किया गया है, जिससे स्थानीय नियंत्रण कैबिनेट में दीर्घकालिक संचालन के दौरान डिस्प्ले की दीर्घायु और लॉजिक की अखंडता सुनिश्चित होती है। पैनल सिग्नल फीडबैक लूप का समर्थन करता है, जिससे ऑपरेटर सीधे एन्यूनसिएटर इंटरफ़ेस के माध्यम से एक्चुएटर लूप फीडबैक प्रतिक्रिया की निगरानी कर सकते हैं, इस प्रकार गवर्नर या टरबाइन नियंत्रण आउटपुट की पुष्टि को सरल बनाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 8446-1048 सक्रिय RP-3000 संचार बस में हॉट-प्लगिंग का समर्थन करता है?
उत्तर: एन्यूनसिएटर को नियंत्रण नेटवर्क से स्थायी कनेक्शन के लिए डिज़ाइन किया गया है। संचार इंटरफ़ेस का हॉट-प्लगिंग अनुशंसित नहीं है, क्योंकि इससे RP-3000 सिस्टम में अस्थायी सिग्नल दोष या प्रोटोकॉल सिंक्रोनाइज़ेशन त्रुटियां हो सकती हैं।
प्रश्न: क्या भौतिक इंटरफ़ेस के माध्यम से बैकलाइट तीव्रता या कंट्रास्ट सेटिंग्स समायोजित की जा सकती हैं?
उत्तर: LCD कंट्रास्ट और ब्राइटनेस आमतौर पर RP-3000 कंट्रोलर कॉन्फ़िगरेशन के भीतर फर्मवेयर सेटिंग्स के माध्यम से प्रबंधित की जाती हैं। एन्यूनसिएटर कीपैड के माध्यम से डिस्प्ले पैरामीटर संशोधित करने की प्रक्रियाओं के लिए विशिष्ट नियंत्रण प्रणाली मैनुअल देखें।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग: यांत्रिक फुटप्रिंट विनिर्देशों के अनुसार पैनल-माउंट कटआउट का उपयोग करें। आवश्यक कैबिनेट इनग्रेश प्रोटेक्शन रेटिंग बनाए रखने के लिए प्रदान किए गए गैस्केट और माउंटिंग ब्रैकेट का उपयोग करके यूनिट को सुरक्षित करें।
- वायरिंग: RP-3000 कंट्रोलर से संचार लिंक को शील्डेड, ट्विस्टेड-पेयर केबलिंग के साथ कनेक्ट करें। सुनिश्चित करें कि शील्ड सिस्टम नियंत्रण बिंदु पर सही ढंग से ग्राउंडेड हो ताकि EMI को कम किया जा सके, जो LCD स्क्रीन पर फ्लिकर या डेटा भ्रष्टाचार उत्पन्न कर सकता है।
- पावरिंग: पावर ऑन करने से पहले इनपुट पावर सप्लाई RP-3000 इंटरफ़ेस की आवश्यकताओं से मेल खाती हो यह सत्यापित करें। पैनल और प्राथमिक कंट्रोलर के बीच ग्राउंड पोटेंशियल अंतर को रोकने के लिए पृथक पावर स्रोतों का उपयोग करें।
- सफाई: डिस्प्ले की सफाई के लिए रासायनिक सॉल्वेंट का उपयोग करने से बचें। एंटी-ग्लेयर स्क्रीन कोटिंग और कीपैड मेम्ब्रेन की अखंडता को नुकसान से बचाने के लिए गीले कपड़े का उपयोग करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
