उत्पाद विवरण

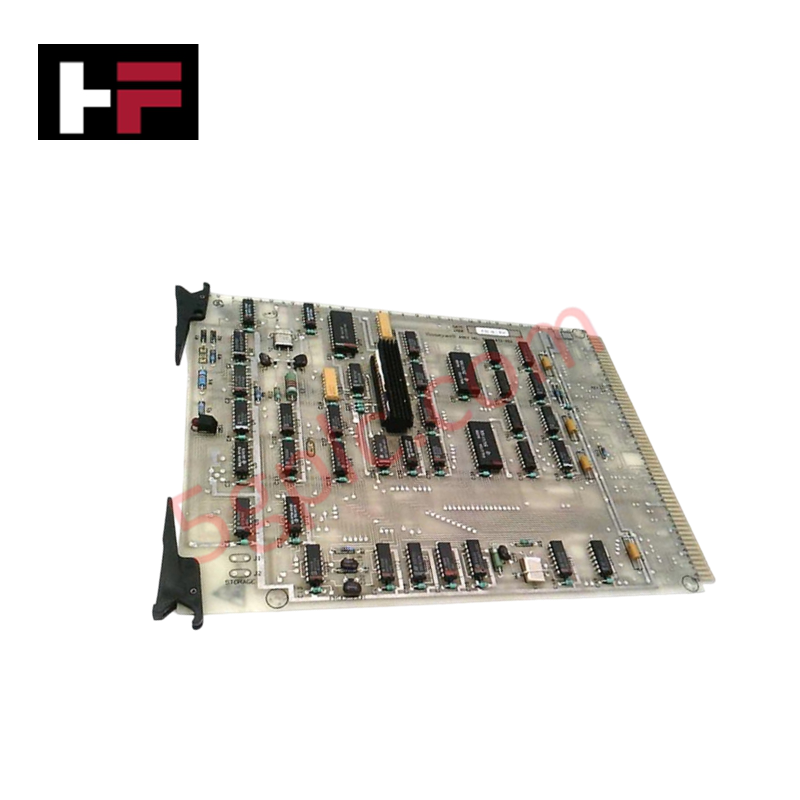

टीडीसी 2000 नेटवर्क में केंद्रीकृत लॉजिक निष्पादन और डेटा बस मध्यस्थता के लिए कॉन्फ़िगर किया गया, Honeywell 30731832-002 (30731832-002 प्रोसेसर बोर्ड) बेसिक कंट्रोलर, RCD, और PIU आर्किटेक्चर में सीधे भौतिक/विद्युत निष्पादन प्रदान करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेष विवरण |
|---|---|
| मॉडल | 30731832-002 |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 0.8 किग्रा |
| आयाम | 150 x 115 x 42 मिमी |
| ऑपरेटिंग तापमान | 0 से +60 डिग्री सेल्सियस |
| पावर खपत | 5 VDC कम पावर लॉजिक सप्लाई |
| ऑनबोर्ड प्रोसेसर | CP1600 माइक्रोप्रोसेसर |
| मेमोरी क्षमता | 128 KB से 256 KB RAM (कॉन्फ़िगरेशन पर निर्भर) |
| सिस्टम संगतता | Honeywell TDC 2000 (बेसिक कंट्रोलर, RCD, HLPIU, LLPIU, LEPIU) |
| संचार इंटरफ़ेस | TDC 2000 हाईवे बस |
| स्थिति निदान | ऑनबोर्ड रेड LED (रन/ऑपरेशन स्थिति) |
| इन्ग्रेस प्रोटेक्शन | IP20 (कैबिनेट इंस्टॉलेशन) |
चैनल-से-चैनल पृथक्करण और हाईवे बस नेटवर्क एकीकरण
30731832-002 बोर्ड ऑनबोर्ड CP1600 माइक्रोप्रोसेसर का उपयोग करते हुए रियलटाइम नियंत्रण कार्य निष्पादित करता है। टीडीसी 2000 कार्ड केज में सीधे सम्मिलन के लिए डिज़ाइन किया गया यह यूनिट एड्रेस, डेटा, और नियंत्रण लाइनों को बैकप्लेन बस के माध्यम से रूट करता है ताकि I/O स्कैनिंग चक्रों को प्रोसेस मेमोरी संरचनाओं के साथ सिंक्रनाइज़ किया जा सके।
गैल्वैनिक और चैनल-से-चैनल पृथक्करण सिद्धांत स्थानीय डिजिटल लॉजिक सर्किट्स को बैकप्लेन ट्रांज़िएंट्स और साझा हाईवे बस संचार लाइनों पर शोर कूप्लिंग से सुरक्षित रखते हैं। निदान रूटीन माइक्रोप्रोसेसर निर्देश निष्पादन और पावर रेल स्थिरता की निगरानी करते हैं, बोर्ड के फेसप्लेट पर रेड LED को जलाकर दोष स्थितियों या सक्रिय रन स्थिति का संकेत देते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 30731832-002 लॉजिक सर्किट्स को ऊर्जा देने के लिए किस पावर रेल वोल्टेज की आवश्यकता होती है?
उत्तर: प्रोसेसर बोर्ड सीधे एक नियंत्रित 5 VDC पावर सप्लाई से संचालित होता है जो बैकप्लेन असेंबली के माध्यम से वितरित होती है।
प्रश्न: कौन से TDC 2000 फील्ड मॉड्यूल 30731832-002 CPU बोर्ड स्वीकार करते हैं?
उत्तर: यह बोर्ड Honeywell TDC 2000 बेसिक कंट्रोलर्स, रिमोट कंट्रोल यूनिट्स (RCD), और प्रोसेस इंटरफेस यूनिट्स जैसे HLPIU, LLPIU, और LEPIU उपकरणों के साथ संगत है।
प्रश्न: इस प्रोसेसर असेंबली द्वारा समर्थित ऑनबोर्ड RAM क्षमता क्या है?
उत्तर: ऑनबोर्ड मेमोरी क्षमता सिस्टम फर्मवेयर और हार्डवेयर कॉन्फ़िगरेशन के आधार पर 128 KB से 256 KB RAM तक होती है।
फील्ड इंस्टॉलेशन दिशानिर्देश
- प्रोसेसर बोर्ड डालने या निकालने से पहले रैक कैबिनेट की ऊर्जा बंद करें और सुनिश्चित करें कि 5 VDC बैकप्लेन पावर पूरी तरह से बंद हो।
- प्रिंटेड सर्किट असेंबली को संभालते समय ग्राउंडेड कलाई पट्टा का उपयोग करके मानक इलेक्ट्रोस्टैटिक डिस्चार्ज (ESD) हैंडलिंग प्रक्रियाओं का पालन करें।
- कार्ड के किनारों को एनक्लोजर गाइड्स के साथ संरेखित करें और बोर्ड को बैकप्लेन कनेक्टर में पूरी तरह से बैठने तक मजबूती से स्लाइड करें।
- लॉजिक घटकों के थर्मल क्षरण को रोकने के लिए कैबिनेट का परिवेश तापमान 0 से +60 डिग्री सेल्सियस के ऑपरेशनल रेंज में बनाए रखें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
