उत्पाद विवरण

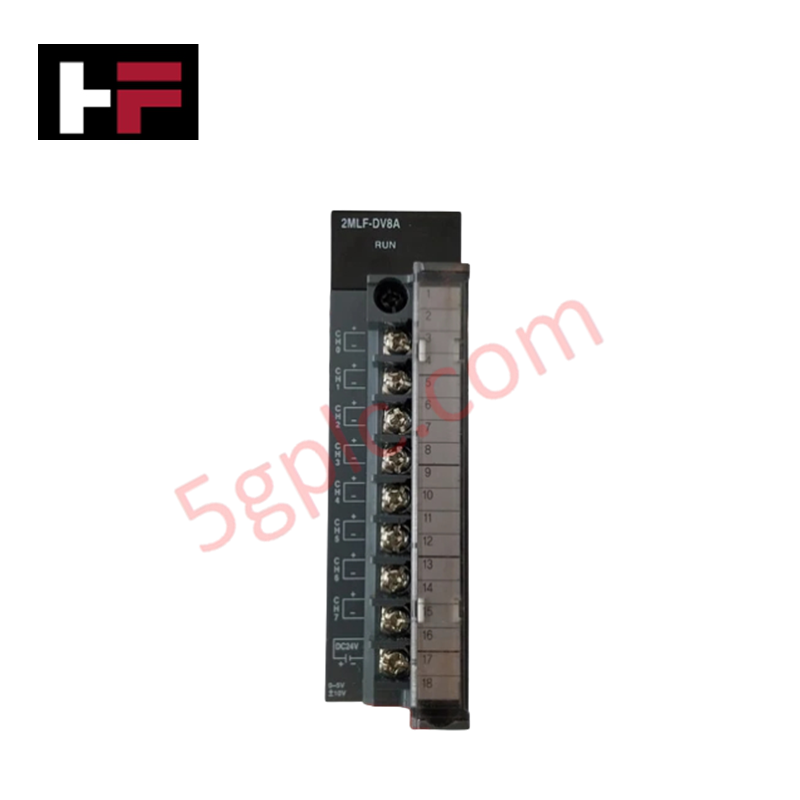

Honeywell 2MLF-DV8A, जिसे 2MLF-DV8A एनालॉग आउटपुट मॉड्यूल के रूप में भी सूचीबद्ध किया गया है, MasterLogic-200 प्लेटफ़ॉर्म के भीतर बहु-चैनल वोल्टेज सिग्नल उत्पन्न करने के लिए एक समर्पित हार्डवेयर घटक के रूप में कार्य करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 2MLF-DV8A |
| ब्रांड | Honeywell |
| उत्पत्ति | दक्षिण कोरिया |
| ऑपरेटिंग तापमान | 0 से 55 deg C |
| बिजली की खपत | मानक MasterLogic-200 बैकप्लेन बस लोड |
| आउटपुट प्रकार | वोल्टेज स्रोत |
| चैनलों की संख्या | 8 चैनल |
| आउटपुट सिग्नल रेंज | 0 से 10 VDC, -10 से +10 VDC, 0 से 5 VDC, 1 से 5 VDC |
| लोड प्रतिरोध | 1 kohm या अधिक |
| रेंज कॉन्फ़िगरेशन | एप्लिकेशन पैरामीटर के माध्यम से सॉफ़्टवेयर द्वारा चयन योग्य |
चैनल आइसोलेशन और सिग्नल कंडीशनिंग
2MLF-DV8A बहु-रेंज नियंत्रण कॉन्फ़िगरेशन में 8 स्वतंत्र एनालॉग वोल्टेज लूप संचालित करता है। चैनल-से-चैनल आइसोलेशन और बैकप्लेन डीकप्लिंग डिजिटल लॉजिक को बाहरी फ़ील्ड ट्रांज़िएंट सर्ज से सुरक्षित रखते हैं। आंतरिक डिजिटल-से-एनालॉग कन्वर्टर (DAC) आंतरिक PLC बस रजिस्टर डेटा को स्थिर वोल्टेज कमांड (0 से 10 VDC, -10 से +10 VDC, 0 से 5 VDC, या 1 से 5 VDC) में प्रोसेस करते हैं और 1 kohm या अधिक के फ़ील्ड लोड से जुड़े होने पर लूप स्थिरता बनाए रखते हैं।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: 2MLF-DV8A मॉड्यूल पर अलग-अलग आउटपुट रेंज कैसे कॉन्फ़िगर की जाती हैं?
उत्तर: आउटपुट रेंज (0 से 10 VDC, -10 से +10 VDC, 0 से 5 VDC, 1 से 5 VDC) PLC प्रोग्रामिंग वातावरण में सॉफ़्टवेयर एप्लिकेशन पैरामीटर के माध्यम से प्रत्येक चैनल के लिए कॉन्फ़िगर की जाती हैं।
प्रश्न: वोल्टेज आउटपुट लूप के लिए न्यूनतम अनुमत लोड प्रतिरोध क्या है?
उत्तर: आउटपुट करंट सैचुरेशन को रोकने के लिए जुड़े हुए फ़ील्ड डिवाइस या ऐक्चुएटर इनपुट में 1 kohm या अधिक का लोड प्रतिरोध बनाए रखना आवश्यक है।
प्रश्न: क्या बैकप्लेन के पावर चालू रहते मॉड्यूल को रैक में लगाया जा सकता है?
उत्तर: बैकप्लेन बस कॉन्टैक्ट को भौतिक हार्डवेयर क्षति से बचाने के लिए मॉड्यूल लगाने या निकालने से पहले बेस रैक की बिजली को अलग करना आवश्यक है।
फ़ील्ड इंस्टॉलेशन दिशानिर्देश
- बैकप्लेन रैक से 2MLF-DV8A मॉड्यूल लगाने या निकालने से पहले PLC बेस यूनिट के सभी मुख्य पावर स्रोत बंद कर दें।
- सुनिश्चित करें कि वोल्टेज आउटपुट टर्मिनलों से जुड़े फ़ील्ड सिग्नल केबल विद्युतचुंबकीय शोर युग्मन को न्यूनतम करने के लिए शील्डेड ट्विस्टेड-पेयर कंडक्टर का उपयोग करते हों।
- सिग्नल संदर्भों में ग्राउंड लूप करंट को रोकने के लिए प्रत्येक केबल शील्ड को सीधे एक ही बिंदु पर कैबिनेट ग्राउंड बार से जोड़ें।
- मॉड्यूल के बेस एज कनेक्टर को बैकप्लेन स्लॉट के गाइड चैनलों के साथ संरेखित करें और तब तक मजबूती से दबाएँ जब तक ऊपर और नीचे के रिटेंशन लैच पूरी तरह जुड़ न जाएँ।
