उत्पाद विवरण

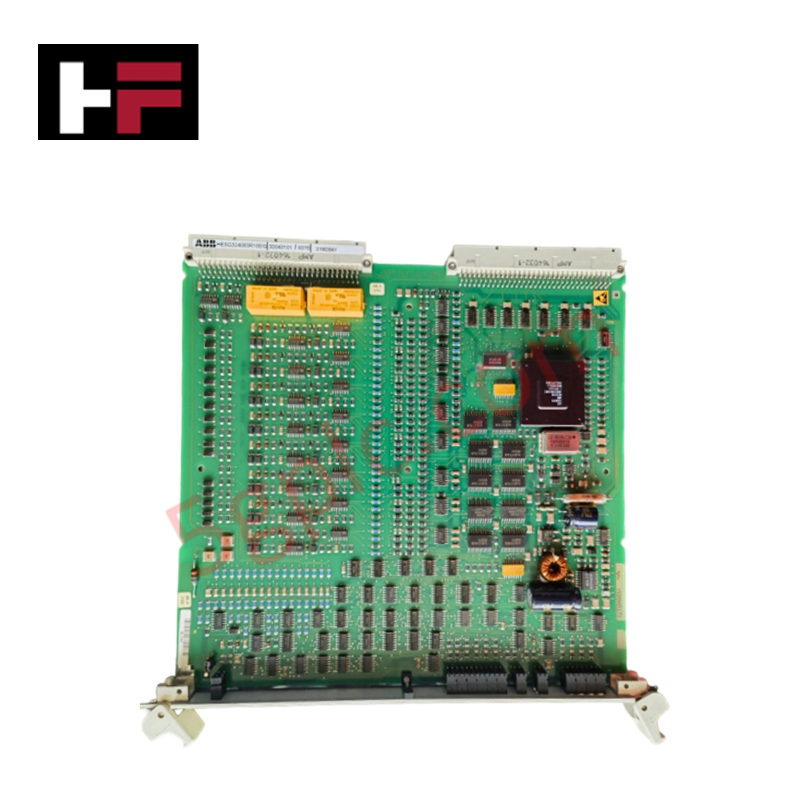

Procontrol P13 उत्तेजना प्लेटफ़ॉर्म में उच्च-गति दोष पहचान और सुरक्षात्मक कार्रवाई के लिए कॉन्फ़िगर किया गया ABB 216DB61 HESG324063R100 (216DB61 बाइनरी इनपुट और ट्रिपिंग यूनिट) प्रत्यक्ष भौतिक/विद्युत निष्पादन प्रदान करता है। यह मॉड्यूल फील्ड बाइनरी सिग्नलों को ग्रहण करता है और दोहरे संपर्क कॉन्फ़िगरेशन वाले छह उच्च-गति ट्रिपिंग रिले संचालित करता है, ताकि तेज़ और रिडंडेंट दोष पृथक्करण किया जा सके।
हार्डवेयर विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| मॉडल | 216DB61 (HESG324063R100) |
| ब्रांड | ABB |
| उत्पाद प्रकार | बाइनरी इनपुट और ट्रिपिंग यूनिट |
| आयाम | 22.5 mm x 75 mm x 110 mm |
| वज़न | 0.5 kg |
| ऑपरेटिंग तापमान | -10 से +55 डिग्री C |
| पावर खपत | सक्रिय रिले स्थिति पर निर्भर आंतरिक सहायक भार |
| आउटपुट संपर्क कॉन्फ़िगरेशन | दोहरे संपर्क आउटपुट चैनलों वाले छह ट्रिपिंग रिले |
| सुरक्षा सुविधाएँ | एकीकृत शॉर्ट-सर्किट सुरक्षा और रिडंडेंट पावर इनपुट |
नियतात्मक नेटवर्क और बैकप्लेन बस संचार गति
यह मॉड्यूल सबरैक बैकप्लेन संचार बसों से सीधे इंटरफेस करता है और उच्च-गति ट्रिपिंग लॉजिक के लिए कम विलंबता वाला निष्पादन बनाए रखता है। डेटा फ़्रेम PROFINET और Modbus TCP/IP औद्योगिक नेटवर्क के माध्यम से केंद्रीय नियंत्रण प्रोसेसर तक पहुँचते हैं, जिससे स्थानीय रिले ट्रिपिंग प्रतिक्रिया समय प्रभावित नहीं होता। एकीकृत फ़र्मवेयर फ़्लैश संगतता, समकालिक नियंत्रण रैक में निरंतर सिग्नल प्रोसेसिंग और तेज़ दोष निवारण सुनिश्चित करती है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: ट्रिपिंग रिले का दोहरा संपर्क कॉन्फ़िगरेशन दोष पृथक्करण में कैसे सहायता करता है?
उत्तर: दोहरा संपर्क आउटपुट विन्यास समानांतर या श्रृंखला संपर्क वायरिंग की अनुमति देता है, जिससे रिडंडेंट ट्रिपिंग पथ या दोहरे-चैनल फ़ीडबैक सत्यापन लागू किए जा सकते हैं। इससे महत्वपूर्ण ट्रिप घटनाओं के दौरान एकल संपर्क विफलता का जोखिम कम होता है।
प्रश्न: क्या होस्ट सिस्टम के चालू रहने पर 216DB61 को बदला जा सकता है?
उत्तर: हॉट-स्वैपिंग की सीमाएँ रैक बैकप्लेन संरचना पर निर्भर करती हैं। अनपेक्षित ट्रिपिंग या आर्क-फ़्लैश ट्रांज़िएंट से बचने के लिए यूनिट निकालने या लगाने से पहले इनपुट सर्किट की फील्ड पावर और उच्च-वोल्टेज ट्रिप आउटपुट को अलग करना आवश्यक है।
प्रश्न: इस मॉड्यूल में कौन-सी पावर रिडंडेंसी सुविधाएँ समर्थित हैं?
उत्तर: मॉड्यूल में दोहरे पावर इनपुट सर्किट शामिल हैं, जो रिडंडेंट DC सप्लाई फ़ीड स्वीकार करते हैं और सहायक पावर सप्लाई के गिरने की स्थिति में यूनिट को बंद होने से बचाते हैं।
फील्ड इंस्टॉलेशन दिशानिर्देश
- माउंटिंग और भौतिक स्थिति: मॉड्यूल को निर्धारित 22.5 mm रैक स्लॉट या DIN रेल सॉकेट में लगाएँ और सुनिश्चित करें कि यांत्रिक कनेक्शन की स्थिरता बनाए रखने के लिए लॉकिंग तंत्र पूरी तरह संलग्न हों।
- सिग्नल केबल शील्डिंग: विद्युत शोर को दबाने के लिए बाइनरी इनपुट और ट्रिप लूप केबल शील्ड को पैनल के प्रवेश बिंदु पर कम-प्रतिबाधा वाले ग्राउंड क्लैंप का उपयोग करके स्थानीय अर्थ ग्राउंड बार से जोड़ें।
- सहायक पावर वायरिंग: ध्रुवता चिह्नों के अनुसार प्राथमिक और द्वितीयक DC पावर फ़ीड को समर्पित रिडंडेंट पावर टर्मिनलों से जोड़ें।
- आउटपुट संपर्क पृथक्करण: रिले कॉइल सक्रिय होने के दौरान प्रेरणात्मक क्रॉसटॉक को समाप्त करने के लिए उच्च-गति ट्रिपिंग आउटपुट लाइनों को लो-वोल्टेज डिजिटल संचार केबलिंग से अलग मार्गित करें।
