उत्पाद विवरण

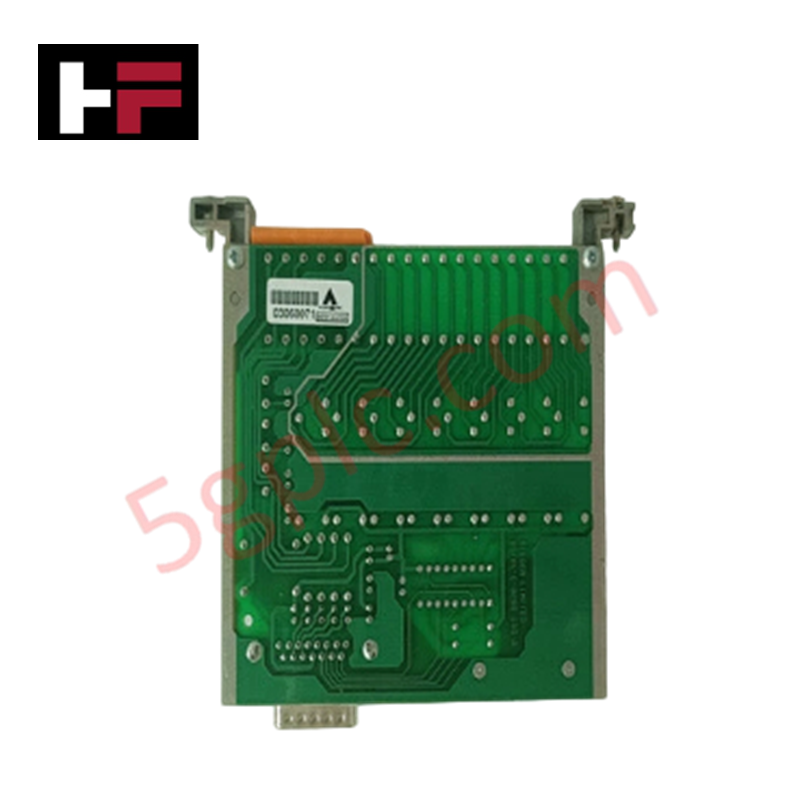

SIEGER सिस्टम 57 प्लेटफॉर्म में सटीक गैस डिटेक्शन मॉनिटरिंग के लिए कॉन्फ़िगर किया गया, Honeywell 05701-A-0326 (05701-A-0326 कंट्रोल कार्ड) एक स्वतंत्र डिटेक्शन चैनल के लिए सीधे भौतिक सिग्नल प्रोसेसिंग प्रदान करता है। यह मॉड्यूल ज्वलनशील, विषैले और ऑक्सीजन सेंसर के लिए सिग्नल कंडीशनिंग करता है, और निरंतर प्रक्रिया निगरानी के लिए एक मानक 4-20 mA एनालॉग आउटपुट के साथ-साथ डिस्क्रीट अलार्म/फॉल्ट रिले आउटपुट उत्पन्न करता है।
हार्डवेयर विनिर्देश
| पैरामीटर | विशेषता |
|---|---|
| मॉडल | 05701-A-0326 |
| ब्रांड | Honeywell |
| उत्पत्ति | यूएसए |
| वजन | 0.3 किग्रा |
| आयाम | आधा-चौड़ाई 19-इंच रैक स्लॉट |
| ऑपरेटिंग तापमान | -5 से 55 डिग्री सेल्सियस |
| पावर खपत | 18-32 V DC |
| चैनल क्षमता | 1 गैस डिटेक्टर चैनल |
चैनल-से-चैनल पृथक्करण
05701-A-0326 चैनल-से-चैनल पृथक्करण वास्तुकला को एकीकृत करता है ताकि सिस्टम 57 रैक के भीतर विद्युत अखंडता बनी रहे। यह पृथक्करण बाधा सेंसर इनपुट से कंट्रोल बैकप्लेन तक ग्राउंड-संबंधित शोर या फॉल्ट ट्रांजिएंट्स के प्रसार को रोकती है। प्रत्येक चैनल के स्वतंत्र रूप से काम करने को सुनिश्चित करके, मॉड्यूल 4-20 mA HART लूप प्रोटोकॉल आउटपुट की स्थिरता बनाए रखता है और स्थानीय चैनल फॉल्ट्स के कारण सबरैक के आस-पास के कार्ड्स के संचालन प्रदर्शन को प्रभावित होने से बचाता है।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न: क्या 05701-A-0326 सिस्टम 57 रैक में हॉट-स्वैपिंग का समर्थन करता है?
उत्तर: नहीं। कंट्रोल कार्ड डालने या निकालने से पहले रैक बैकप्लेन को डी-एनर्जाइज़ करना आवश्यक है ताकि विद्युत आर्किंग और कार्ड इंटरफेस या सिस्टम बस को संभावित नुकसान से बचाया जा सके।
प्रश्न: 4-20 mA सिग्नल आउटपुट का संदर्भ कैसे होता है?
उत्तर: 4-20 mA आउटपुट सेंसर इनपुट सर्किट से गैल्वैनिकली पृथक होता है ताकि बाहरी PLC या DCS एनालॉग इनपुट मॉड्यूल के साथ इंटरफेस करते समय ग्राउंड लूप्स से बचा जा सके।
फील्ड इंस्टॉलेशन दिशानिर्देश
- भौतिक स्थापना: कंट्रोल कार्ड को सिस्टम 57 रैक के निर्दिष्ट आधा-चौड़ाई स्लॉट में स्लाइड करें। सुनिश्चित करें कि बैकप्लेन कनेक्टर पूरी तरह से जुड़ा हुआ है और लॉकिंग मैकेनिज्म सुरक्षित है ताकि सही सिग्नल निरंतरता बनी रहे।
- शील्डिंग और ग्राउंडिंग: सेंसर इनपुट के लिए उच्च गुणवत्ता वाली शील्डेड ट्विस्टेड-पेयर केबलिंग का उपयोग करें। विद्युत चुम्बकीय हस्तक्षेप (EMI) और कॉमन-मोड शोर को कम करने के लिए शील्ड को रैक के निर्दिष्ट ग्राउंड बस पर समाप्त करें।
- वायरिंग पृथक्करण: सिग्नल की विश्वसनीयता बनाए रखने और औद्योगिक EMI शमन मानकों को पूरा करने के लिए सेंसर इनपुट केबल्स को उच्च-वोल्टेज AC पावर लाइनों और रिले आउटपुट वायरिंग से दूर मार्गदर्शित करें।
- दृश्य सत्यापन: पावर चालू करने पर, डिटेक्शन लूप को पूर्ण परिचालन सेवा में डालने से पहले फ्रंट पैनल पर LED स्थिति संकेतकों को देखकर चैनल की स्थिति, अलार्म और फॉल्ट की पुष्टि करें।
अतिरिक्त जानकारी
- 100% असली पुर्जे: सभी उत्पाद मूल और प्रामाणिक हैं, जो विश्वसनीय औद्योगिक प्रदर्शन सुनिश्चित करते हैं।
- 30-दिन की रिफंड गारंटी: किसी भी स्टॉक में मौजूद आइटम को 30 दिनों के भीतर मूल, अनखुली पैकेजिंग में पूर्ण रिफंड के लिए वापस करें (शिपिंग और शुल्क को छोड़कर)।
- 12-महीने की वारंटी: सामग्री या कारीगरी में दोषों को कवर करती है; दुरुपयोग, सामान्य पहनावा, या अनधिकृत संशोधनों को शामिल नहीं करती।
- विश्वव्यापी शिपिंग: हम USPS, UPS, FedEx, और DHL के माध्यम से शिप करते हैं। डिलीवरी समय देश के अनुसार भिन्न हो सकता है और कस्टम्स या आयात शुल्क के अधीन हो सकता है।
- सहायता और संपर्क: तकनीकी और वारंटी सहायता कभी भी उपलब्ध है। हमसे यहाँ संपर्क करें: संपर्क करें.
- खरीदारी मार्गदर्शन: उचित उपयोग सुनिश्चित करने के लिए ऑर्डर करने से पहले उत्पाद विनिर्देशों और संगतता को ध्यान से जांचें।
