Détails du produit

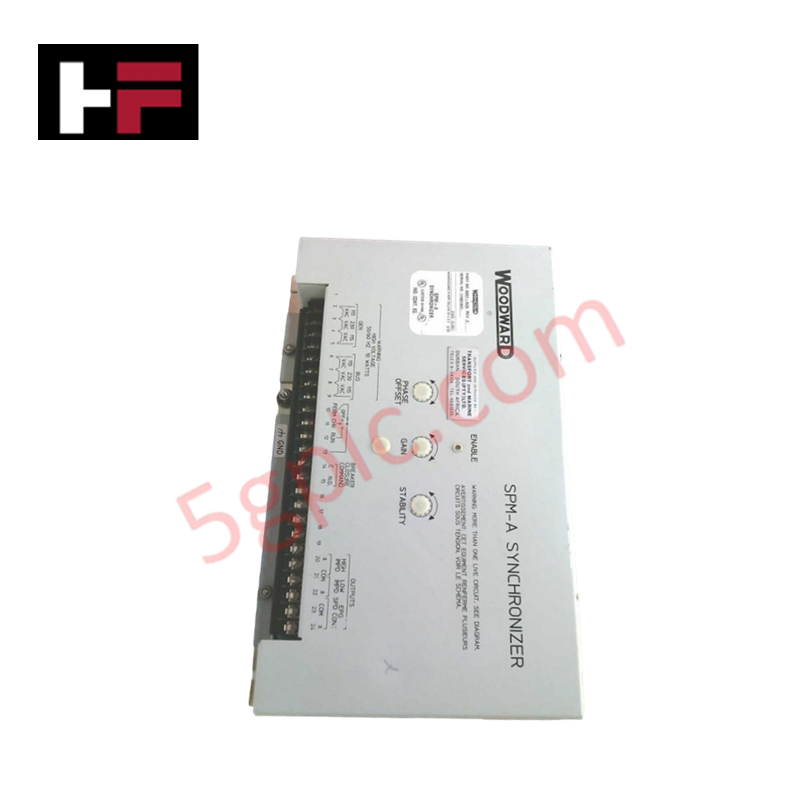

Configuré pour la synchronisation des générateurs et l’alignement de phase dans les systèmes électriques parallèles, le Woodward 9907-028 (Synchroniseur 9907-028) assure l’exécution physique/électrique directe de l’égalisation de la vitesse du générateur et la signalisation de la fermeture du disjoncteur.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 9907-028 |
| Marque | Woodward |
| Poids | 2,2 kg (5 lbs) |
| Dimensions | Non spécifiées |
| Température de fonctionnement | -45 à 70 °C |
| Consommation électrique | 5 W |
| Tension d’entrée | 115/230 VAC RMS (+/- 10%) |
| Fréquence | 50/60 Hz |
| Angle de phase | +/- 10 ° |
Réponse de la boucle de rétroaction de l’actionneur
Le synchroniseur 9907-028 module la vitesse de rotation du moteur principal pour aligner l’angle de phase du générateur dans une fenêtre de +/- 10 ° par rapport au bus. Pour obtenir une réponse stable de la boucle de rétroaction de l’actionneur, l’appareil intègre des réglages dynamiques ajustables permettant un réglage précis de la sortie de correction de fréquence. Le contrôleur s’interface avec des régulateurs de vitesse externes, tels que les séries 2301 ou EPG, pour influencer la vitesse du moteur sans effectuer d’égalisation de tension. La logique interne propose quatre modes de fonctionnement sélectionnables — RUN, CHECK, PERMISSIVE et OFF — qui déterminent le comportement de synchronisation et l’activation des signaux de fermeture du disjoncteur.
Questions fréquemment posées
Q : Le 9907-028 effectue-t-il une égalisation automatique de la tension lors de la synchronisation ?
R : Non, ce modèle ne dispose pas de capacités d’égalisation de tension. Il se concentre exclusivement sur l’égalisation de l’angle de phase et de la fréquence pour faciliter le fonctionnement en parallèle.
Q : Comment les différents modes de fonctionnement (RUN, CHECK, PERMISSIVE) influencent-ils la synchronisation ?
R : Le mode RUN active la synchronisation complète et les signaux de fermeture du disjoncteur. Le mode CHECK effectue les calculs de synchronisation mais empêche la fermeture du disjoncteur. Le mode PERMISSIVE permet la surveillance de la synchronisation mais empêche l’unité de modifier la vitesse du moteur.
Directives d’installation sur site
- Montage : Installez le synchroniseur dans une armoire de commande. Assurez une ventilation adéquate pour maintenir le fonctionnement dans la plage de -45 à 70 °C, bien que la stabilité optimale soit observée entre 10 °C et 30 °C.
- Câblage : Utilisez des câbles blindés pour toutes les entrées de détection (tension bus/générateur) et les sorties de commande afin d’éviter les interférences électriques.
- Configuration de l’interrupteur : Installez un interrupteur multi-positions défini par l’utilisateur pour basculer entre les quatre états de fonctionnement. Vérifiez que le câblage des entrées de l’interrupteur correspond aux définitions des modes souhaités (RUN, CHECK, PERMISSIVE, OFF).
- Validation : Lors de la mise en service initiale, surveillez l’erreur d’angle de phase et la dérive de fréquence. Ajustez les réglages dynamiques internes si nécessaire pour obtenir une synchronisation fluide sans oscillations excessives de vitesse avant la fermeture du disjoncteur.
