Détails du produit

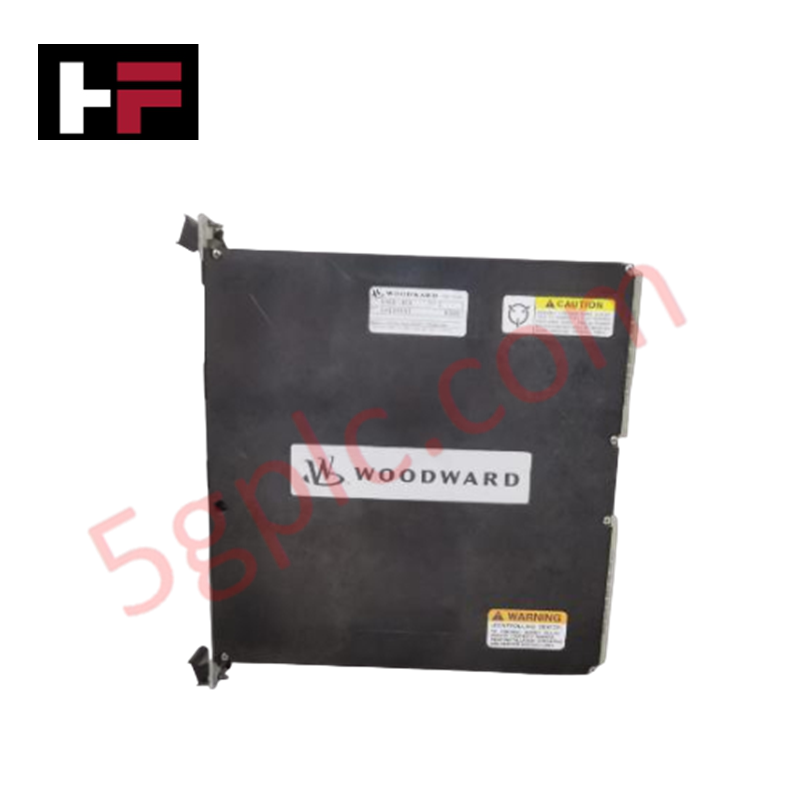

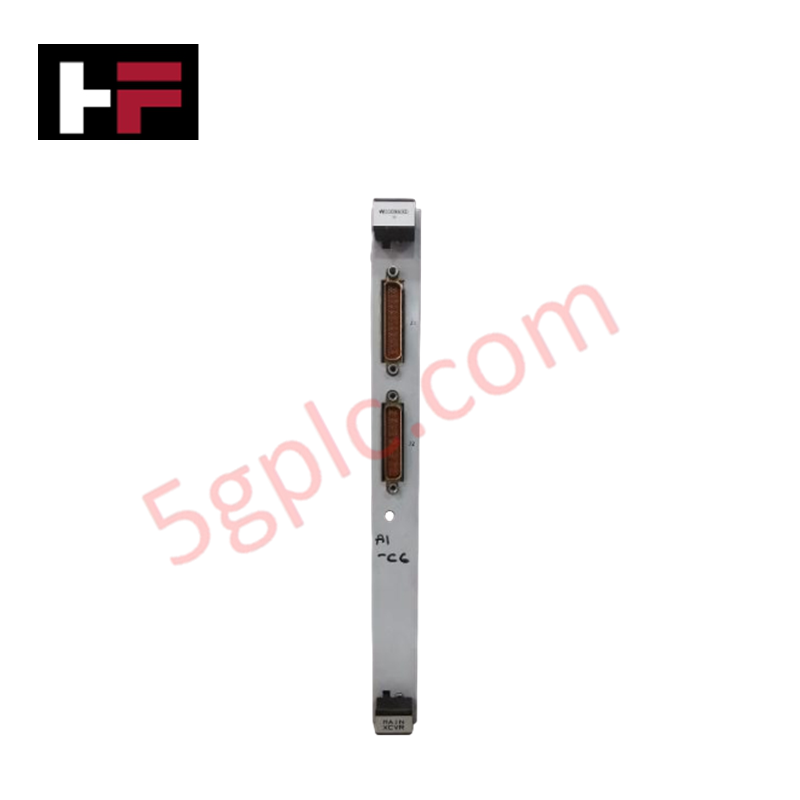

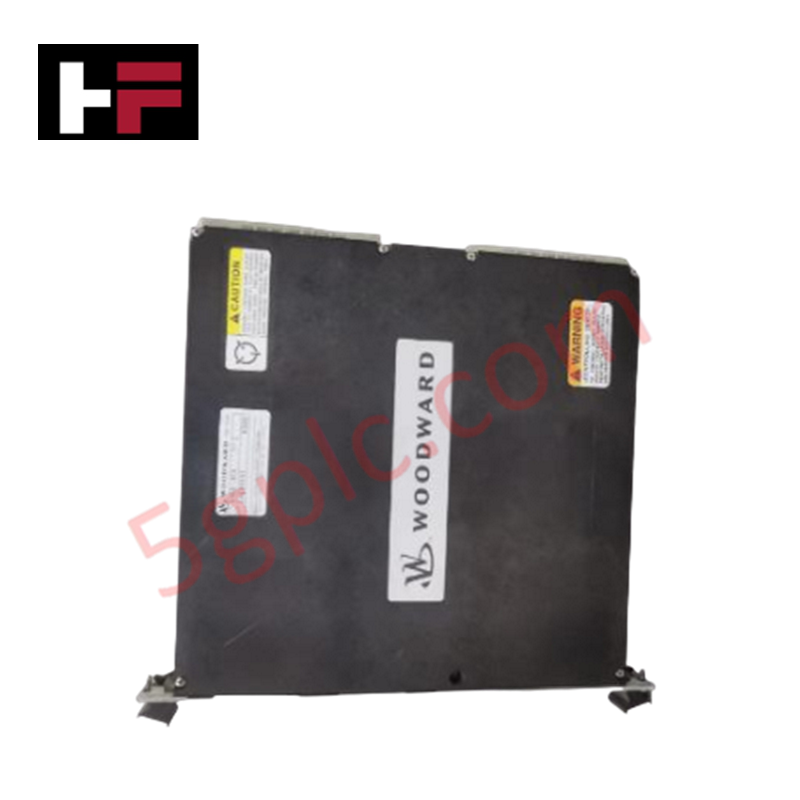

Configuré pour la communication réseau à haute vitesse dans les plateformes de contrôle de turbines, le Woodward 5466-353 (module émetteur-récepteur 5466-353) assure l’exécution physique/électrique directe de la transmission du signal au sein du châssis principal Netcon.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 5466-353 |
| Marque | Woodward |
| Origine | USA |
| Poids | 2,0 lbs |
| Dimensions | Non spécifiées |
| Température de fonctionnement | -40 à 85 °C |
| Tension d’entrée | 24 VCC |
| Courant de fonctionnement | 12 V (max) |
| Impédance d’entrée | 33 kOhms |
| Protection contre les transitoires | 900 VCC |
Suppression de la distorsion harmonique
Le module émetteur-récepteur 5466-353 utilise un traitement interne du signal pour maintenir l’intégrité des données lors de communications à haute vitesse dans le châssis Netcon. Afin d’éviter la dégradation du signal et de garantir la conformité aux normes de communication, le module intègre un circuit conçu pour la suppression de la distorsion harmonique. En conditionnant le chemin de transmission, le module atténue l’impact des interférences électromagnétiques (EMI) et du bruit fréquents dans les environnements de turbines. Une terminaison correcte du bus de communication est requise pour maintenir une réponse stable de la boucle de rétroaction de l’actionneur et pour assurer que la sortie de l’émetteur-récepteur reste dans les seuils définis du rapport signal sur bruit (SNR).
Questions fréquemment posées
Q : La protection transitoire de 900 VCC sur l’alimentation nécessite-t-elle une suppression de surtension externe ?
R : Le module inclut une protection intégrée jusqu’à 900 VCC. Cependant, dans les environnements avec un bruit de commutation important ou des surtensions potentielles dues à la foudre, des dispositifs externes de suppression des surtensions transitoires (TVSS) doivent être installés sur le bus de distribution DC.
Q : Le 5466-353 peut-il être utilisé en configuration de remplacement à chaud ?
R : Le remplacement à chaud n’est pas autorisé sauf si le châssis Netcon hôte est spécifiquement documenté pour supporter l’insertion/extraction à chaud des modules émetteurs-récepteurs. Il est toujours recommandé de couper l’alimentation système avant l’installation du module afin d’éviter toute contention sur le bus ou d’endommager l’interface de communication.
Consignes d’installation sur site
- Montage : Insérez fermement le module dans l’emplacement du châssis principal Netcon. Assurez-vous que les mécanismes de verrouillage sont complètement engagés pour garantir le contact électrique avec le bus du fond de panier.
- Câblage du signal : Utilisez des câbles torsadés blindés de haute qualité pour les liaisons de communication. Reliez la masse du blindage uniquement au point de mise à la terre désigné du châssis afin d’éviter les boucles de masse.
- Alimentation : Connectez l’alimentation 24 VCC en respectant la polarité correcte. Vérifiez que la tension d’alimentation reste stable sous charge pour prévenir tout dysfonctionnement de la communication.
- Validation : Contrôlez l’affichage LED de 24 caractères lors de la mise sous tension pour confirmer que le module a passé l’autodiagnostic et a initialisé l’échange de communication avec le contrôleur principal.
- Environnement : Assurez-vous que l’environnement de fonctionnement ne dépasse pas la plage de -40 à 85 °C. Dans les armoires à forte densité thermique, veillez à maintenir une ventilation adéquate pour préserver la durée de vie des composants.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
