Détails du produit

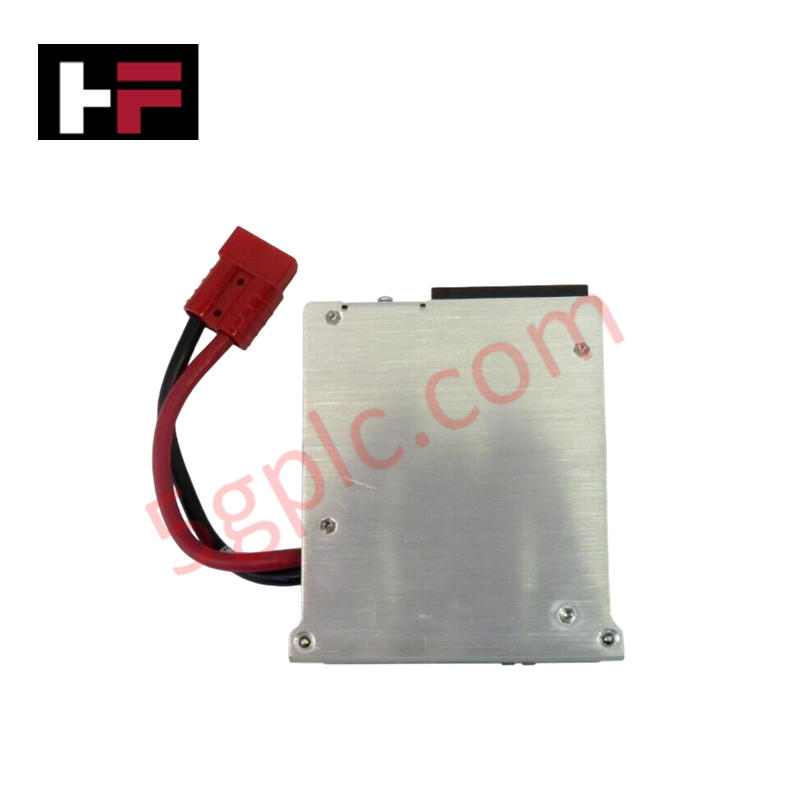

Le Honeywell SPS5711 51199931-100, également répertorié comme chargeur de batterie TDI 51199931-100, est un composant matériel dédié à la gestion continue de l’alimentation de secours et à la charge régulée des batteries au sein des réseaux Honeywell TDC 3000. Acceptant une plage de tension d’entrée de 24 à 26 VDC, l’unité conditionne et fournit une sortie régulée de 30 à 43 VDC aux ports de batterie en aval, avec un courant nominal continu de 20 A. Ce module prévient les interruptions du bus d’alimentation lors des coupures de l’alimentation principale en maintenant des niveaux de réserve CC stables sur les châssis de commande connectés.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | SPS5711 51199931-100 (Rev D) |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 1,06 kg |
| Dimensions | Dimensions standard d’un emplacement de châssis TDC 3000 |
| Température de fonctionnement | -20 à +60 °C |
| Consommation électrique | Alimentée par le bus système (courant de sortie nominal de 20 A) |
| Tension d’entrée | 24-26 VDC |
| Tension de sortie | 30-43 VDC (port de batterie) |
| Courant nominal | 20 A en continu |
Protocole de boucle HART 4-20 mA et isolation entre canaux
Le SPS5711 51199931-100 intègre des circuits internes de conversion d’alimentation à haut rendement conçus pour empêcher la propagation du bruit de commutation haute fréquence vers les chemins de câblage de terrain sensibles. L’isolation galvanique interne entre canaux découple le bus d’entrée 24-26 VDC de la boucle de charge de batterie 30-43 VDC, réduisant le bruit électrique en mode commun. Ce filtrage structurel empêche l’ondulation du rail d’alimentation de provoquer des interférences inductives ou une distorsion du signal sur les lignes adjacentes du protocole de boucle HART 4-20 mA qui traversent des chemins de câbles communs dans l’armoire.
Foire aux questions
Q : Que se passe-t-il si la tension d’entrée descend en dessous du seuil de 24 VDC pendant le fonctionnement ?
R : La logique du chargeur détecte les conditions de sous-tension et désactive le circuit de charge principal afin d’empêcher la batterie de renvoyer du courant vers le bus d’alimentation d’entrée.
Q : Le module SPS5711 51199931-100 peut-il être remplacé lorsque le système TDC 3000 est sous tension ?
R : Le retrait du module nécessite d’isoler d’abord les bornes de sortie de charge de batterie continue de 20 A afin d’éliminer les risques d’arc électrique entre les broches du connecteur de fond de panier.
Directives d’installation sur site
- Faites glisser le module dans son emplacement de rack désigné jusqu’à ce que les connecteurs d’alimentation du fond de panier soient complètement insérés et engagés.
- Serrez toutes les vis de fixation mécaniques sur le panneau avant afin d’établir une liaison de terre fiable avec le châssis de l’armoire.
- Acheminez séparément les conducteurs d’alimentation CC d’entrée et de sortie des câbles analogiques et de communication à faible niveau afin d’éviter le couplage de bruit EMI.
- Vérifiez que les voies de circulation d’air ambiant de l’armoire restent dégagées afin que la dissipation thermique ne dépasse pas la valeur nominale thermique de +60 °C sous une charge continue maximale de 20 A.
