Câble de liaison E/S Honeywell 51202329-810Câble de liaison E/S Honeywell 51202329-810Câble de liaison E/S Honeywell 51202329-810
Câble de liaison E/S Honeywell 51202329-810
Câble de liaison E/S Honeywell 51202329-810
Câble de liaison E/S Honeywell 51202329-810

Câble de liaison E/S Honeywell 51202329-810


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : 51202329-810

TYPE DE PRODUIT : Ensembles de câbles

FOURNISSEUR DU PRODUIT : Honeywell


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

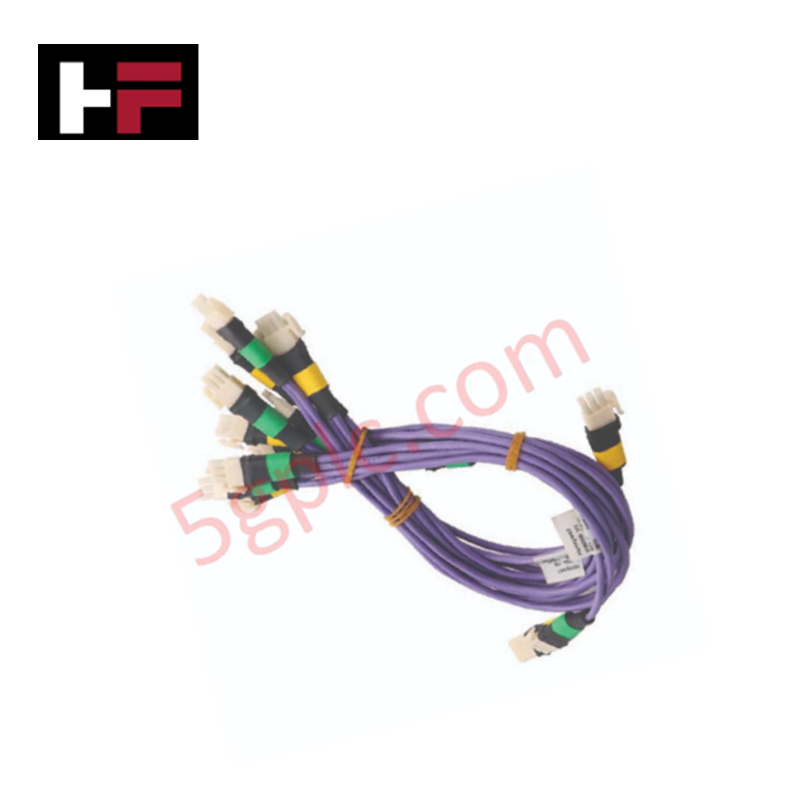

Conçu pour une expansion du signal de 1:2 dans les armoires de commande Honeywell Series C, le Honeywell 51202329-810 (câble de liaison d’E/S 51202329-810) assure une interconnexion physique et électrique directe entre le contrôleur et le module d’E/S sur les plateformes Experion PKS. Ce câble expanseur de dérivation violet, terminé en usine, achemine les communications sur bus série haut débit entre les environnements d’exécution de contrôle (CEE) Series C et les ensembles de terminaison d’entrées/sorties (IOTA) redondants. Il intègre un blindage EMI et une étiquette jaune dédiée (désignation Cable A) afin de maintenir une isolation déterministe des canaux lors de la distribution du trafic sur les liaisons d’E/S redondantes.

Spécifications matérielles

Paramètre Spécification
Modèle 51202329-810
Marque Honeywell
Origine États-Unis
Poids 0,25 kg
Dimensions 305 mm (espacement de 12 pouces)
Température de fonctionnement -40 à +70 deg C
Consommation électrique Passive (transmission du signal alimentée par le bus)
Fonction Câble de liaison d’E/S expanseur de dérivation violet
Compatibilité système Honeywell Series C, Experion PKS
Rapport d’expansion Expansion du signal de 1:2
Couleur / désignation du câble Gaine extérieure violette / étiquette jaune (Cable A)

Protocole de boucle HART 4-20 mA et isolation canal à canal

L’expanseur de liaison d’E/S 51202329-810 maintient une transmission différentielle série haute fréquence à faible impédance sur les bus arrière Series C, protégeant les boucles de processus analogiques contre les interférences électromagnétiques externes. Le blindage tressé EMI haute densité empêche le bruit transitoire haute tension de se coupler aux conducteurs de communication numériques, préservant ainsi l’intégrité des signaux du protocole de boucle HART 4-20 mA transitant par les canaux IOTA adjacents. La conception mécanique assure une isolation physique canal à canal entre les voies de bus redondantes A et B, garantissant la continuité de l’acquisition des données de terrain pendant la maintenance du matériel au niveau de l’armoire.

Foire aux questions

Q : Le câble 51202329-810 peut-il être débranché pendant que le contrôleur Series C traite activement les boucles d’E/S ?

R : Le débranchement de Cable A interrompt le chemin de communication principal côté A ; toutefois, si le câble de liaison d’E/S redondant côté B est entièrement connecté et opérationnel, le contrôleur poursuivra l’exécution du processus sans arrêt du système.

Q : Quelle est la signification de l’étiquette jaune sur ce câble ?

R : L’étiquette jaune indique l’orientation de Cable A dans les topologies IOTA Series C redondantes, assurant le jumelage physique correct des canaux afin d’éviter tout câblage croisé entre les ports de communication redondants.

Directives d’installation sur site

  1. Inspectez les connecteurs terminés en usine afin de détecter toute broche endommagée ou tout débris avant de les brancher sur le port d’expansion IOTA désigné.
  2. Alignez l’interface de détrompage du connecteur avec la prise de la carte IOTA Series C, puis appuyez fermement jusqu’à ce que les loquets de verrouillage s’enclenchent.
  3. Respectez l’espacement de 305 mm (12 pouces) spécifié en usine, sans imposer de rayons de courbure trop serrés ni de tension mécanique à la gaine extérieure violette.
  4. Acheminez le câble séparément des lignes CA haute tension et des câbles de moteurs commutés dans les chemins de câbles de l’armoire afin d’assurer une suppression maximale des EMI.

Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
