Détails du produit

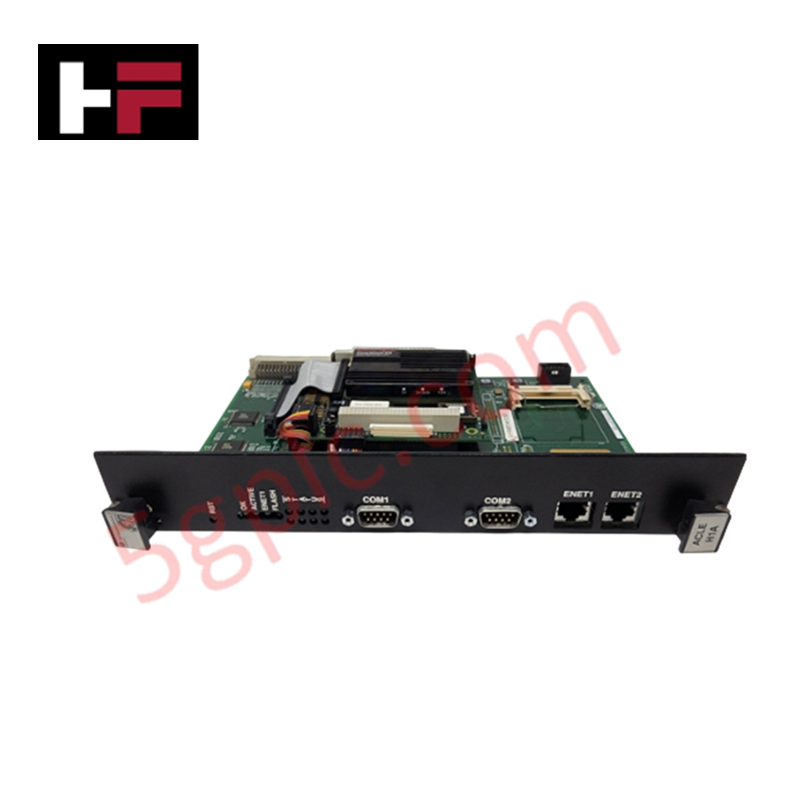

Le General Electric IS200ACLEH1A, également référencé comme le module de couche de contrôle d’application IS200ACLEH1A, fonctionne comme un composant matériel dédié pour le contrôle maître basé sur microprocesseur et le traitement de la communication réseau au sein des plateformes de système de contrôle d’excitation EX2100.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS200ACLEH1A |
| Marque | General Electric |
| Origine | États-Unis (USA) |
| Dimensions | Occupe deux emplacements dans la baie |
| Type de processeur | Basé sur microprocesseur |
| Revêtement du circuit imprimé | Revêtement conforme |
| Outil de configuration | GE Control System Toolbox |
Contrôle industriel et intégration du firmware
Le IS200ACLEH1A utilise des protocoles réseau déterministes, y compris Ethernet, pour exécuter des tâches de contrôle simultanées. Le module nécessite une compatibilité avec le flash du firmware pour supporter le logiciel embarqué et le chargement de la configuration gérés via le GE Control System Toolbox. L’architecture du module offre des capacités d’extension de la densité d’E/S, lui permettant d’interfacer des connecteurs de backplane et des cartes auxiliaires tout en maintenant la synchronisation du temps de balayage à travers la baie d’excitateur EX2100. Ses voyants LED d’état fournissent une surveillance en temps réel des processus internes du firmware, incluant l’activité du temporisateur watchdog, l’accès mémoire et les opérations d’écriture en mémoire flash.
Questions fréquemment posées (FAQ)
Q : Quelle est l’encombrement physique du module IS200ACLEH1A ?
R : En raison de sa face avant large, ce module occupe deux emplacements dans la baie du système de contrôle d’excitation EX2100.
Q : Quel est l’objectif du revêtement conforme appliqué sur le circuit imprimé de ce module ?
R : Le revêtement conforme est une fine couche de protection chimique appliquée à la surface du circuit imprimé pour améliorer la résistance aux contaminants environnementaux et aux conditions atmosphériques.
Consignes d’installation sur site
- Placement dans la baie : Assurez-vous que le module est aligné avec les rails guides de la baie avant d’engager le connecteur de backplane. Étant donné que l’unité occupe deux emplacements, vérifiez la disponibilité des emplacements adjacents et l’espace dans la baie.
- Engagement des connecteurs : Confirmez que le connecteur mâle vertical à broches, le connecteur de backplane et le connecteur à ruban multi-broches sont complètement insérés. Assurez-vous que le câble à ruban reliant la carte auxiliaire est exempt de plis ou de tension.
- Mise à la terre : Fixez les vis de la face avant du module au châssis de la baie pour établir une mise à la terre correcte, nécessaire pour protéger les composants sensibles du microprocesseur et de la mémoire.
- Précautions ESD : Utilisez un bracelet antistatique standard lors de l’installation. La carte contient des circuits intégrés et un convertisseur IDE vers SATA sensibles aux décharges électrostatiques.
- Vérification : Après l’installation, alimentez le système et observez les voyants LED de la face avant. Un voyant « OK » stable indique que le temporisateur watchdog est activé, tandis que le voyant « ENET » confirme l’activité de communication Ethernet établie.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
