Détails du produit

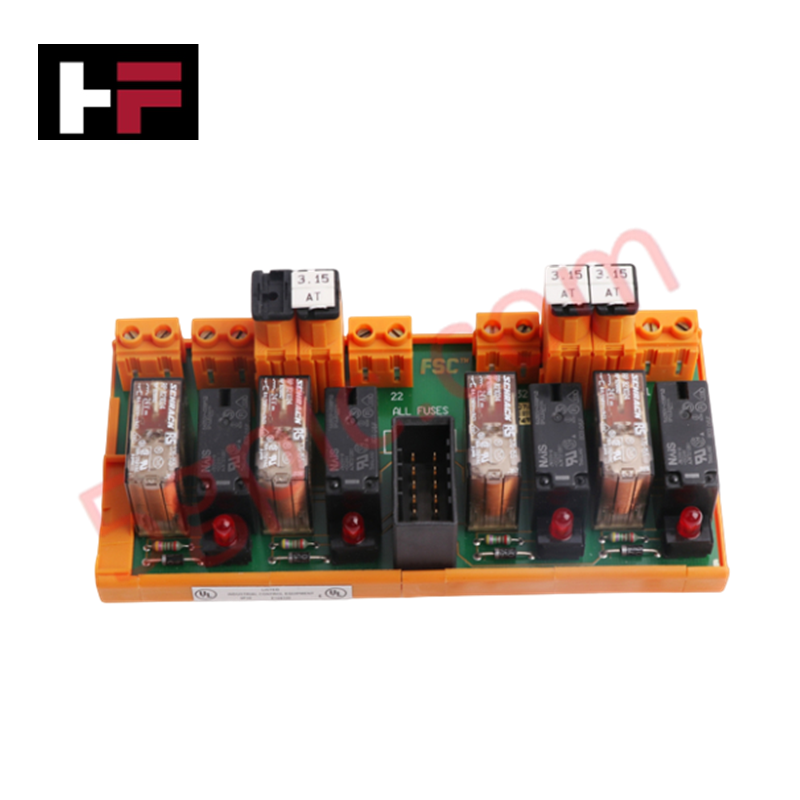

Conçu pour la commutation numérique critique pour la sécurité dans les plateformes de contrôle industriel, le Honeywell FTA-T-08 (FTA-T-08) Field Termination Assembly offre une exécution physique directe de sorties à relais à 4 canaux. L’assemblage fonctionne avec une tension d’entrée nominale de 24 V CC, facilitant une commutation de charge sécurisée grâce à des contacts relais à haute capacité et protégés par fusibles, conçus pour des environnements exigeants de traitement de signal.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FTA-T-08 |
| Marque | Honeywell |
| Dimensions | Format standard de rack FTA |
| Température de fonctionnement | Consulter le manuel technique du système |
| Consommation électrique | ~50 mA à 24 V |
| Canaux de sortie | 4 canaux |
| Tension commutée | 250 V CA / 150 V CC |
Exécution en état de sécurité
L’assemblage FTA-T-08 est conçu pour faciliter l’exécution en état de sécurité, garantissant qu’en cas de perte du système de contrôle ou de défaillance logique, les sorties relais basculent vers un état sûr prédéfini. L’intégration de fusibles à action lente 3,15 AT par canal assure la protection du circuit contre les surintensités, évitant ainsi d’endommager l’assemblage des contacts relais. Cette architecture garantit que les signaux critiques pour la sécurité restent isolés et déterministes, protégeant l’équipement de processus en aval contre des transitions d’état erronées.
Questions fréquemment posées
Q : Ce module peut-il être échangé à chaud alors que la boucle terrain est sous tension ?
R : Non. Déconnectez toute alimentation et tous les signaux de contrôle avant d’extraire ou d’insérer l’assemblage FTA-T-08 afin d’éviter les arcs électriques et d’assurer la sécurité de la logique du backplane.
Q : Quelle est la fréquence maximale de commutation autorisée pour les relais de sortie ?
R : La fréquence maximale commutée est de 20 Hz. Dépasser cette fréquence accélérera la dégradation des contacts et compromettra la durée de vie électrique des relais.
Directives d’installation sur site
- Montage : Assurez-vous que l’assemblage est solidement fixé dans l’espace prévu du coffret, en laissant un dégagement suffisant pour la dissipation thermique et la gestion des câbles.
- Blindage : Utilisez des câbles multiconducteurs blindés pour tous les signaux de sortie numériques. Le blindage doit être relié à la masse commune du système au point d’entrée pour minimiser les interférences électromagnétiques.
- Entretien des fusibles : Veillez à n’utiliser que des fusibles à action lente (3,15 AT) de 5x20 mm ou 5x25 mm pour les remplacements. Vérifiez le calibre du fusible lors de chaque contrôle périodique de sécurité pour garantir la protection continue du circuit.
- Routage des câbles : Éloignez les lignes d’alimentation de sortie des câbles de signaux analogiques sensibles à faible niveau afin d’éviter les couplages inductifs et les interférences entre signaux.
