Détails du produit

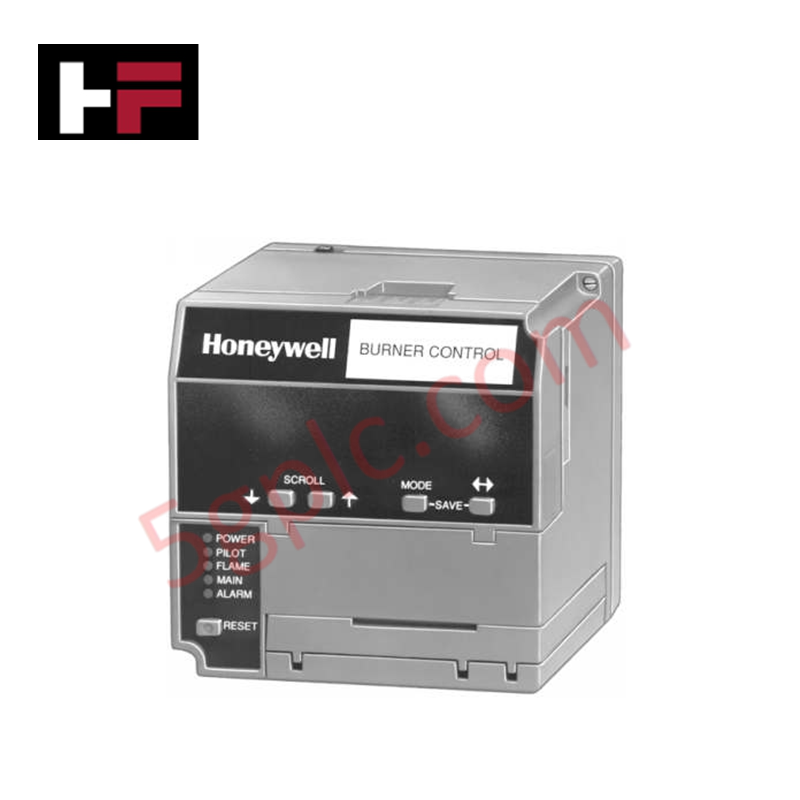

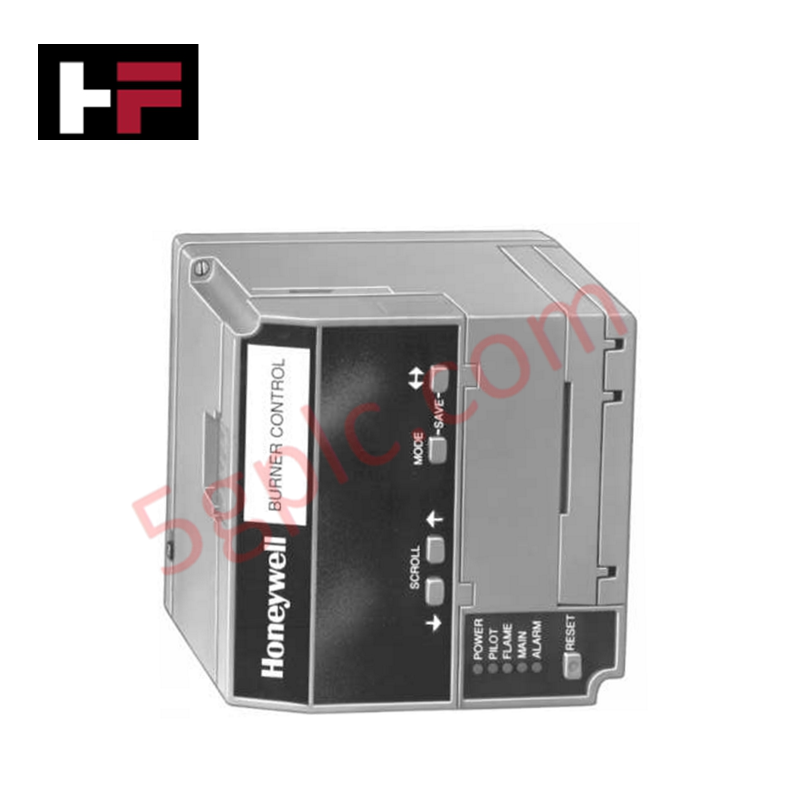

Conçu pour le séquencement automatisé de la protection contre les flammes et le contrôle des sorties de vannes sur les plateformes de la série 7800, le Honeywell EC7810A1027 (module de commande de brûleur EC7810A) assure l’exécution physique et électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | EC7810A1027 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 10,01 lb (4,54 kg) |
| Dimensions | 127 mm x 127 mm x 127 mm |
| Température de fonctionnement | -40 deg C à +60 deg C |
| Consommation électrique | 10 W nominale |
| Tension d’alimentation | 220 V CA à 240 V CA (+10 % / -15 %), 50 Hz / 60 Hz |
| Temporisation de réponse de la flamme | 0,8 s ou 3,0 s (selon l’amplificateur) |
| Indice de protection du boîtier | NEMA 1 (montage en armoire IP40) |
Isolation entre canaux et intégration au protocole de boucle
Le module intègre une isolation optoélectronique multicanal entre canaux, entre les bornes de commande de ligne haute tension et les circuits logiques basse tension à semi-conducteurs. Cette séparation architecturale protège l’unité centrale contre les bruits électriques transitoires, les surtensions inductives de terrain et les décalages de potentiel de masse flottante. Lorsqu’il est interfacé via des adaptateurs de protocole de boucle HART standard 4-20 mA ou des modules de communication distants, l’appareil fournit des données de diagnostic, notamment l’intensité du signal de flamme, l’historique des codes de verrouillage et les indicateurs d’état de séquence, sans compromettre les interverrouillages de sécurité internes.
Foire aux questions
Q : Le module EC7810A1027 prend-il en charge le remplacement à chaud pendant le fonctionnement actif du brûleur ?
R : Non. L’alimentation doit être complètement déconnectée du socle avant d’insérer ou de retirer le module afin d’éviter la formation d’un arc électrique entre les bornes à lame et une éventuelle corruption du micrologiciel.
Q : Comment l’isolation entre canaux protège-t-elle le module en cas de défaut sur le terrain ?
R : Les isolateurs optiques internes découplent les pistes de commande des relais de tension secteur des bus de micro-ordinateur basse tension, empêchant les transitoires haute tension sur les boucles de vannes externes d’atteindre le circuit logique central.
Directives d’installation sur site
- Montage du socle : Installez le module sur un socle à 22 bornes compatible de la série 7800. Vérifiez que les deux vis de montage imperdables sont complètement serrées afin d’assurer la continuité de mise à la terre.
- Séparation des conducteurs : Acheminez les câbles d’allumage haute tension et les câbles d’alimentation du moteur dans des conduits séparés, à distance des câbles basse tension du signal de flamme et des lignes de communication, afin de limiter les interférences électromagnétiques.
- Mise à la terre du blindage : Raccordez les blindages des câbles du détecteur de flamme uniquement à la borne de terre du socle. Maintenez l’isolation côté capteur afin d’éviter les courants de terre circulants.
- Raccordement des câbles : Serrez toutes les vis de borne du socle à un couple de 0,8 Nm à 1,1 Nm (7 à 10 lb-in). Vérifiez la solidité du contact mécanique afin d’éviter les points chauds thermiques dans des conditions de pleine charge.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
