Détails du produit

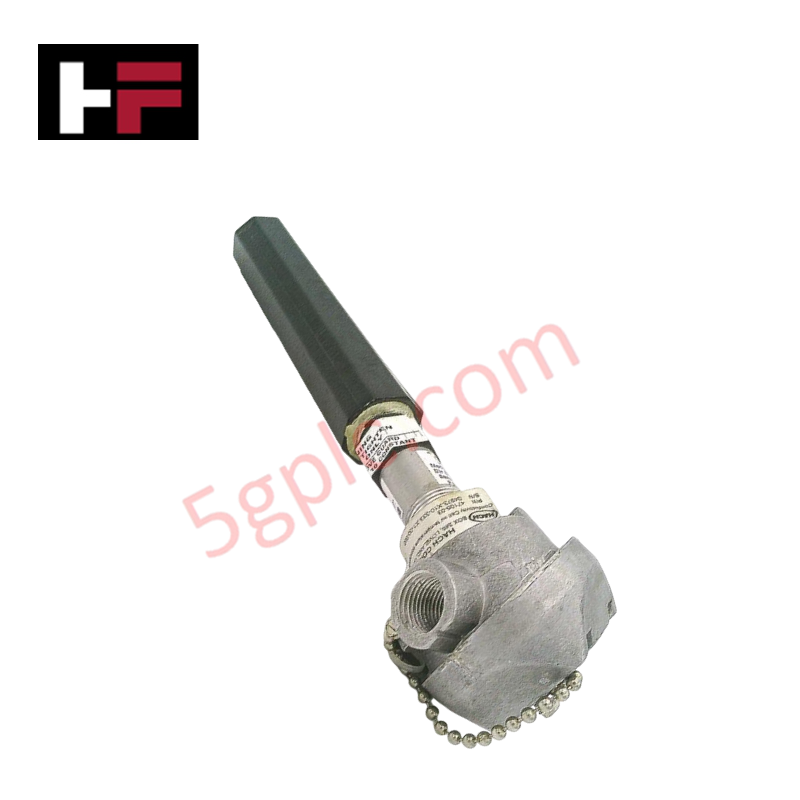

Le Honeywell 04973-X10-333-X1-00, également répertorié comme la cellule de conductivité 04973, est un composant matériel dédié destiné à la mesure électrolytique directe de la conductivité et à l'acquisition intégrée du signal de température dans les systèmes analytiques de traitement des liquides.
Décomposition du suffixe et matrice des modèles
| Code du suffixe | Composant fonctionnel | Description |
|---|---|---|
| 04973 | Modèle de base | Ensemble de cellule de conductivité industrielle |
| X10 | Constante de cellule | Constante de cellule = 10,0 (électrodes en graphite haute densité) |
| 333 | Compensation de température | Compensateur automatique de température (ATC) pour APT2000/4000CC et UDA2182 |
| X1 | Fil de raccordement / connexion | Tête de boîte de jonction - construction en aluminium |
| 00 | Option de raccord | Raccord de procédé standard (sans raccords sanitaires Tri-Clamp) |
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 04973-X10-333-X1-00 |
| Marque | Honeywell |
| Origine | États-Unis |
| Poids | 0,95 lb (0,43 kg) |
| Dimensions | Longueur de la tige : 3-1/4 pouces |
| Température de fonctionnement | -20 à 110 degrés C |
| Consommation électrique | Ensemble de capteur passif (boucle du transmetteur alimentée) |
| Type de cellule | Capteur de cellule de conductivité |
| Matériau du corps | Polyéther sulfone (PES) |
| Matériau des électrodes | Graphite haute densité (constante de cellule = 10,0) |
| Boîte de jonction | Tête de boîte de jonction en aluminium moulé |
| Options de montage | Montage en ligne ou par insertion |
Protocole de boucle 4-20 mA HART et compensation de température
L'interface du capteur 04973-X10-333-X1-00 fournit des signaux directs de conductivité et de température RTD aux analyseurs Honeywell UDA2182 ou de la série APT2000. La compensation automatique de température (ATC) intégrée de type 333 ajuste dynamiquement la conductivité mesurée aux températures de référence (généralement 25 degrés C), éliminant les effets de dérive thermique sur les mesures des liquides de procédé. Le courant brut des électrodes est converti par le transmetteur en un signal calibré selon le protocole de boucle 4-20 mA HART, assurant une forte immunité au bruit électrique en mode commun sur les longues liaisons câblées.
Foire aux questions
Q : Comment la mise à la terre du blindage du câble affecte-t-elle le signal de mesure de la conductivité ?
R : Le blindage du fil de raccordement du capteur doit être mis à la terre uniquement à l'extrémité du transmetteur afin d'éviter les boucles de masse qui perturbent les courants d'électrode de niveau microampère.
Q : Les faces des électrodes en graphite peuvent-elles être nettoyées avec des solvants abrasifs ?
R : Non. Les matériaux abrasifs endommagent la matrice de graphite haute densité et modifient la constante de cellule effective ; un rinçage chimique non abrasif doit être utilisé pour l'entretien.
Directives d'installation sur site
- Inspecter le corps en polyéther sulfone (PES) et les faces des électrodes en graphite pour détecter toute fissure structurelle ou contamination de surface avant l'installation.
- Appliquer du ruban PTFE ou un produit d'étanchéité approprié sur les filetages du raccord de procédé ; éviter tout excès de produit d'étanchéité à proximité des surfaces actives des électrodes.
- Visser l'ensemble du capteur dans le té de la cellule de circulation ou le piquage de la tuyauterie de procédé afin d'obtenir un engagement minimal de 5 filets NPT.
- Fixer fermement le couvercle de la boîte de jonction en aluminium afin d'empêcher l'infiltration d'humidité ambiante dans les borniers de signal.
- Raccorder les fils du capteur aux bornes de l'analyseur UDA2182 ou APT2000 conformément aux schémas de câblage à code couleur de l'ATC et des électrodes
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
