Jeu de câbles de liaison E/S Honeywell 51202971-102, série 8Jeu de câbles de liaison E/S Honeywell 51202971-102, série 8Jeu de câbles de liaison E/S Honeywell 51202971-102, série 8
Jeu de câbles de liaison E/S Honeywell 51202971-102, série 8
Jeu de câbles de liaison E/S Honeywell 51202971-102, série 8
Jeu de câbles de liaison E/S Honeywell 51202971-102, série 8

Jeu de câbles de liaison E/S Honeywell 51202971-102, série 8


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : 51202971-102

TYPE DE PRODUIT : Câbles de liaison d'E/S

FOURNISSEUR DU PRODUIT : Honeywell


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

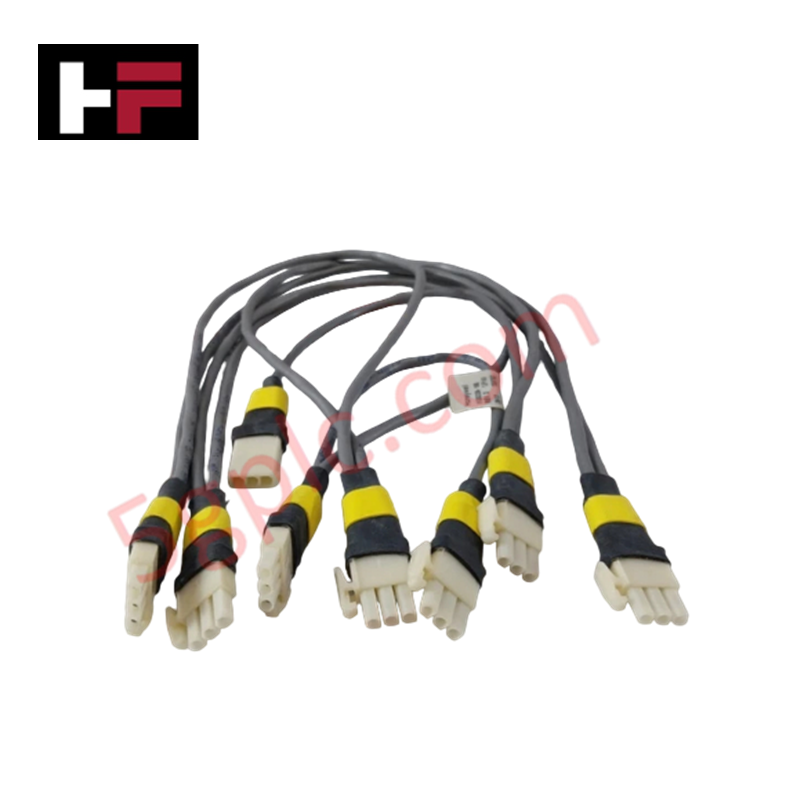

Le Honeywell 51202971-102, également répertorié sous la référence 51202971 comme jeu de câbles de liaison d’E/S, est un composant matériel dédié à la connectivité de bus haut débit et à la transmission déterministe des signaux au sein des plateformes DCS Honeywell Series 8. Cet ensemble gris établit des interconnexions physiques à faible latence entre les modules d’E/S et les principaux ensembles de terminaison de terrain.

Spécifications matérielles

Paramètre Spécification
Modèle 51202971-102
Marque Honeywell
Origine USA
Poids 0,44 lb (0,20 kg)
Dimensions Longueur standard d’un ensemble Series 8
Température de fonctionnement -40 °C à +85 °C
Consommation électrique Composant passif (N/A)
Type de câble Ensemble de câbles combinés de liaison d’E/S
Code couleur Gris
Catégorie de câble Câble/fil électrique
Architecture système Series 8 DCS / Experion PKS

Isolation entre canaux et intégrité du signal de bus

La conception du câble 51202971-102 intègre un blindage afin de préserver la fidélité du signal sur les canaux de liaison d’E/S à haute densité. En maintenant une adaptation d’impédance stricte sur les paires de signaux différentiels, l’ensemble de câbles réduit la diaphonie et l’intrusion de bruit provoquées par le câblage de terrain voisin. Cette topologie de blindage empêche les fluctuations de tension en mode commun d’interférer avec les conversions de boucle analogique-numérique et le transit des communications HART sur les blocs de terminaison connectés.

Foire aux questions

Q : L’ensemble de câbles de liaison d’E/S prend-il en charge le branchement à chaud pendant le fonctionnement actif du système ?

R : Oui, les connecteurs du câble sont dotés de contacts électriques encastrés permettant de les connecter et de les déconnecter en toute sécurité des supports d’E/S Series 8 sous tension, sans perturber les nœuds adjacents actifs sur le bus.

Q : Quelles limites de courbure physique s’appliquent lors de l’acheminement de ce câble dans les armoires de commande ?

R : Respectez un rayon de courbure dynamique minimal égal à 10 fois le diamètre extérieur du câble pendant l’installation afin d’éviter toute contrainte sur les conducteurs et toute fatigue de l’isolant.

Directives d’installation sur site

  • Acheminement et séparation des câbles : Acheminez les câbles de liaison d’E/S basse tension dans des goulottes dédiées, séparées des lignes CA haute tension et des variateurs de moteur, en maintenant une distance physique d’au moins 300 mm.
  • Enclenchement des connecteurs : Alignez précisément les détrompeurs du connecteur avec l’interface du connecteur du module avant le verrouillage afin d’assurer un engagement uniforme des broches de contact sans plier les connecteurs internes.
  • Mise à la terre du blindage : Veillez à ce que la tresse de blindage intégrée soit raccordée directement à la cosse de terre du châssis métallique sur le rail de l’armoire afin d’obtenir une suppression optimale du bruit haute fréquence.
  • Réduction des contraintes : Fixez le faisceau de câbles près des points de connexion à l’aide de colliers standard de réduction des contraintes pour rail DIN afin d’éviter toute tension mécanique sur les interfaces des bornes.

Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
