Détails du produit

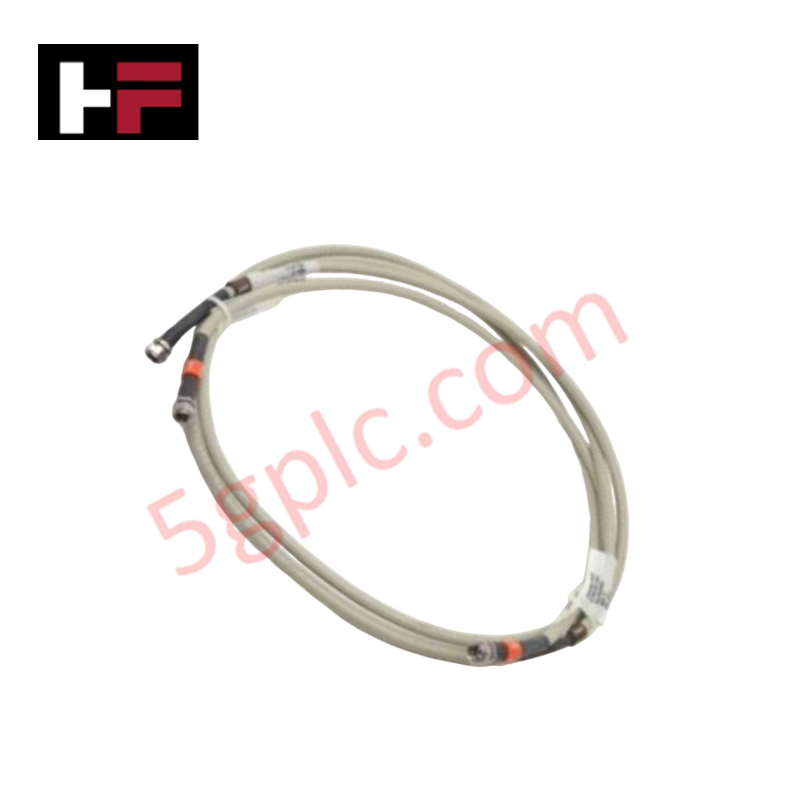

Le 51155506-110 Honeywell, également répertorié comme ensemble de câbles de relais 51155506-101, est un composant matériel dédié au routage des signaux de relais de source de sortie numérique (DO) dans les plateformes Honeywell PlantCruise by Experion. D’une longueur de 10 mètres, cet ensemble relie les canaux de commande de sortie numérique directement aux appareils de terrain, aux relais et aux ensembles de commutation afin d’exécuter des boucles de commande entre les panneaux.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 51155506-110 |
| Marque | Honeywell |
| Origine | États-Unis |
| Dimensions | Longueur de 10 m |
| Température de fonctionnement | -20 à 70 °C |
| Consommation électrique | Composant passif (0 W) |
| Type de câble | Ensemble de câbles de relais DO (source) |
| Compatibilité des signaux | Signaux de sortie numérique / de commande de relais |
| Compatibilité système | Honeywell PlantCruise by Experion |
Isolation canal à canal et intégration au protocole de boucle
L’ensemble de câbles de relais 51155506-110 assure une isolation électrique stricte entre les différentes paires de conducteurs afin d’isoler les sorties de terrain commutées des circuits logiques de commande. En prenant en charge des voies de signal dédiées, le câble réduit la diaphonie et les transitoires électriques lors de l’activation des relais à haute fréquence. L’ensemble préserve l’intégrité du signal dans les armoires de terrain denses, où les lignes de commande numériques passent à proximité du câblage de terrain en boucle HART 4-20 mA.
Foire aux questions
Q : L’ensemble de câbles 51155506-110 de 10 mètres peut-il être coupé ou raccourci lors de l’installation ?
R : La modification ou la coupe d’ensembles de câbles munis de terminaisons en usine modifie la résistance des conducteurs et compromet les protections moulées contre les contraintes, ce qui peut dégrader l’intégrité du signal et invalider les indices de protection environnementale.
Q : Quelles précautions faut-il prendre lors du routage de ce câble à proximité de lignes CA haute tension ?
R : L’ensemble de câbles doit être installé dans des chemins de câbles ou des conduits dédiés au câblage basse tension, en maintenant une séparation d’au moins 30 cm par rapport aux câbles CA haute tension afin d’éviter les bruits électromagnétiques induits.
Directives d’installation sur site
- Vérifiez que l’alimentation des canaux de commande et les boucles des appareils de terrain sont complètement hors tension avant de connecter les extrémités du câble.
- Alignez précisément les détrompeurs des connecteurs avec les embases d’interface de la base d’E/S et du bornier de raccordement de terrain avant d’exercer une pression d’insertion.
- Fixez la longueur de câble de 10 mètres à l’intérieur des goulottes de câblage du panneau ou des chemins de câbles, en veillant à respecter le rayon de courbure minimal afin d’éviter toute contrainte sur les conducteurs internes.
- Serrez toutes les vis ou tous les clips de verrouillage intégrés aux connecteurs afin de garantir une mise à la terre continue et d’empêcher tout détachement dû aux vibrations ambiantes.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
Guide technique et d'achat
Comprendre la logique et le contrôle du frein mécanique des variateurs de fréquence dans l’automatisation industrielle
Les variateurs de fréquence (VFD) jouent un rôle crucial dans l’automatisation industrielle moderne en contrôlant la vitesse, le couple et l’accélération des moteurs. Cependant, les charges à forte inertie et les systèmes de levage vertical nécessitent une logique de freinage mécanique précise pour garantir la sécurité des opérations et éviter d’endommager les équipements.
Pourquoi les automates programmables passent en mode arrêt : une analyse d’expert
Les systèmes d’automatisation industrielle dépendent fortement des automates programmables industriels (API) pour maintenir une production ininterrompue. Lorsqu’un API passe de façon inattendue du mode Exécution au mode Arrêt, des lignes de production entières sont immobilisées.
À mesure que les systèmes de commande évoluent dans les usines modernes, comprendre les causes profondes de ces interruptions aide les ingénieurs à réduire les temps d’arrêt coûteux. Ce guide technique explique pourquoi les API passent en mode Arrêt et présente des stratégies pratiques pour limiter les défaillances du système.
Comprendre les causes profondes du passage imprévu des automates programmables en mode arrêt dans l’automatisation industrielle
Les automates programmables industriels modernes gèrent leur fonctionnement au moyen de différents états opérationnels : Marche, Arrêt, Démarrage et Maintien. À la mise sous tension, l’automate initialise les registres mémoire en mode Arrêt avant de passer brièvement en mode Démarrage. Durant cette phase, les autodiagnostics internes vérifient l’intégrité du système, tant au niveau du matériel que des programmes utilisateur. Si l’automate ne détecte aucune défaillance critique, il passe en mode Marche pour exécuter le programme de contrôle en continu. Toutefois, toute anomalie grave du système ramène immédiatement l’unité centrale en mode Arrêt afin d’éviter tout comportement imprévisible des machines dans l’usine.
