Détails du produit
Présentation

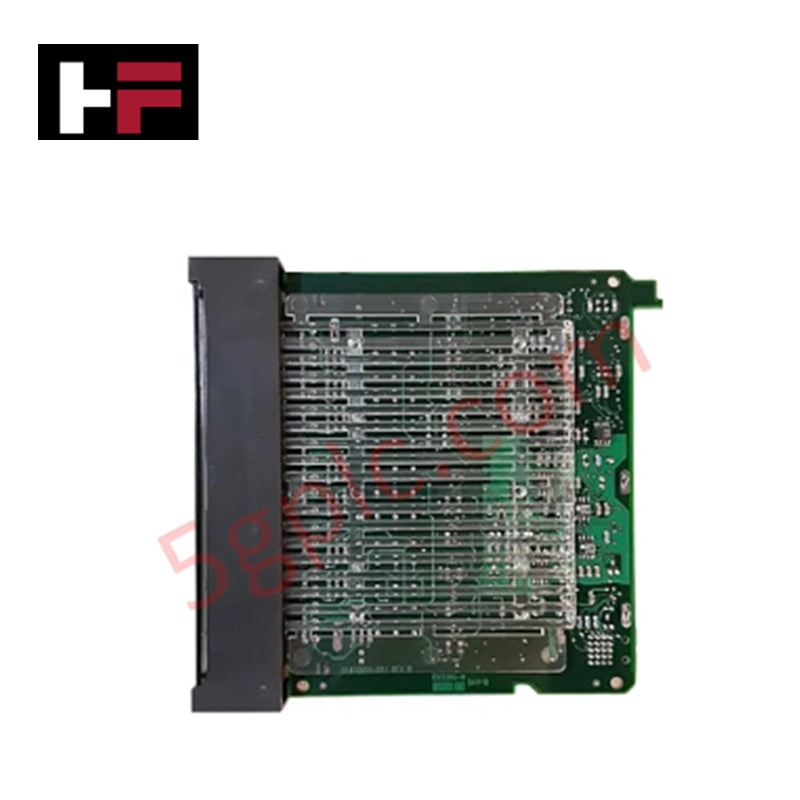

Le 900A01-0001 de Honeywell est un module d'entrée analogique universel 8 canaux conçu pour le contrôleur HC900. Il prend en charge plusieurs types de signaux et offre une isolation galvanique intégrée, assurant une acquisition de données précise et fiable pour le contrôle des processus industriels.
Spécifications techniques
-
Numéro de modèle : 900A01-0001
-
Entrées : 8 canaux analogiques isolés
-
Types d'entrée pris en charge :
-
Thermocouple : B, E, J, K, T, R, S, N
-
RTD : 100/500/1000 Pt, Cu10
-
mV : 0–100 mV
-
Tension : 0–10 V
-
Courant : 4–20 mA
-
Slidewire : 100–6500 Ω
-
Impédance d'entrée :
-
Thermocouple/mV : 10 MΩ
-
Tension : 1 MΩ
-
Courant : 250 Ω
-
Isolation galvanique :
-
400 VDC entre canaux
-
1 kVDC entre terrain et logique
-
Rejet de bruit : 60 dB en mode série, 130 dB en mode commun à 120 VAC
-
Précision : ±0,1 % de la plage (en usine), ±0,05 % après étalonnage sur site
-
Précision de la jonction froide : ±0,7 °C
-
Effet de la température : ±0,01 % de l’échelle complète par °C
-
Résolution A/N : 15 bits
-
Fréquence de mise à jour : 500 ms
-
Charge d’alimentation : 5 V @ 40 mA max, 24 V @ 25 mA max
-
Détection de panne : Configurable en montée/descente ou valeur définie pour T/C, mV, V ; montée inhérente pour RTD, descente pour mA
-
Limites de dépassement : ±10 % pour plages linéaires, ±1 % pour plages non linéaires
-
Température de fonctionnement : 0 °C à 60 °C
-
Température de stockage : -40 °C à 70 °C
-
Humidité relative : 10–90 % (fonctionnement), 5–95 % (stockage)
-
Borniers : 20 broches Euro ou style barrière, contacts étamés/or
-
Dimensions (H × L × P) : 137 × 35,6 × 66 mm
-
Poids : 210 g
Caractéristiques principales
-
Prend en charge divers signaux analogiques incluant thermocouples, RTD, mV, tension, courant et slidewires
-
Isolation intégrée point à point et sur backplane garantissant des mesures fiables
-
Conversion analogique-numérique synchrone avec haute précision
-
Indicateurs LED pour le diagnostic des canaux et du module
-
Détection configurable de panne et de dépassement pour une sécurité renforcée
Applications
Conçu pour une utilisation avec les contrôleurs Honeywell HC900, adapté à la surveillance des processus, à l’automatisation industrielle et aux systèmes nécessitant des entrées analogiques multi-canaux précises.
FAQ
Q : Combien de canaux le 900A01-0001 supporte-t-il ?
R : 8 canaux d’entrée analogique isolés.
Q : Quels types de signaux sont pris en charge ?
R : Entrées thermocouple, RTD, mV, tension, courant et slidewire.
Q : Fournit-il une isolation galvanique ?
R : Oui, 400 VDC entre canaux et 1 kVDC entre terrain et logique.
