Détails du produit

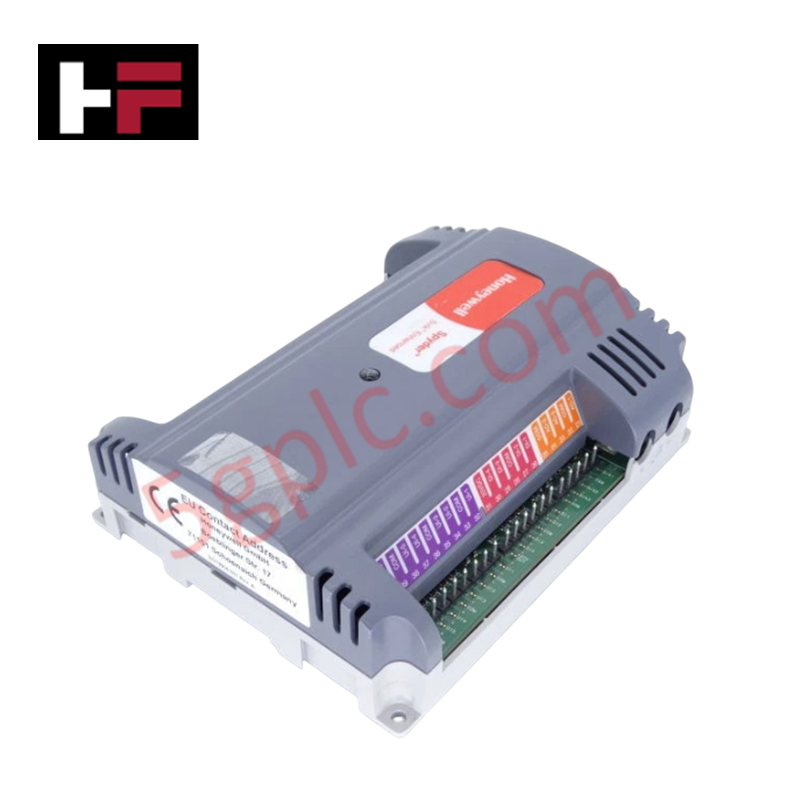

Le Honeywell PUB6438SR, également référencé sous le nom de PUB6438S Contrôleur Programmable, fonctionne comme un composant matériel dédié à la gestion des boucles de température HVAC et à l’exécution de séquences au sein des réseaux Spyder BACnet MS/TP.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PUB6438SR (Série PUB6438S) |
| Marque | Honeywell |
| Origine | États-Unis / Comme indiqué sur l’étiquette matérielle |
| Poids | 0,5 kg (1,1 lbs) typique |
| Température de fonctionnement | -40 à 65 °C (-40 à 149 °F) |
| Consommation électrique | 20 à 30 VAC @ 50/60 Hz (10 VA max) |
| Protocole réseau | BACnet MS/TP |
| Entrées universelles (UI) | 6 canaux |
| Entrées numériques (DI) | 4 canaux |
| Sorties analogiques (AO) | 3 canaux (0-10 VCC / 4-20 mA) |
| Sorties numériques (DO) | 8 canaux (Triac / Relais) |
Protocole de boucle 4-20 mA HART et isolation canal à canal
Le PUB6438SR exécute des calculs continus de boucle proportionnelle-intégrale-dérivée (PID) et des actions de modulation de sortie sur 6 entrées universelles, 4 entrées numériques, 3 sorties analogiques et 8 sorties numériques. Les entrées universelles prennent en charge le conditionnement direct des signaux thermistor, RTD ou protocole de boucle 0-10 VCC / 4-20 mA HART. L’isolation canal à canal sur le bloc de câblage terrain empêche les boucles de masse et les interférences électriques de dégrader la précision de la mesure de température dans les applications multi-étages de traitement d’air et d’unités terminales.
Questions fréquemment posées
Q : Quelle tension d’alimentation est requise pour faire fonctionner le contrôleur PUB6438SR ?
R : Le module nécessite une source d’alimentation AC externe délivrant 20 à 30 VAC à 50/60 Hz avec une consommation maximale de 10 VA.
Q : Comment sont configurées les entrées des capteurs terrain et les canaux de sortie sur le PUB6438SR ?
R : Les entrées universelles et les sorties analogiques sont configurables par logiciel via les outils de programmation Honeywell Spyder pour accepter des capteurs de température, des signaux 0-10 VCC ou 4-20 mA.
Directives d’installation sur site
- Fixez le contrôleur sur un rail DIN standard de 35 mm à l’intérieur d’un boîtier protecteur conforme aux normes NEMA ou IP avant de mettre sous tension.
- Faites passer le câblage d’alimentation AC (20-30 VAC) dans des conduits séparés des lignes d’entrée des capteurs de température basse tension analogiques.
- Reliez les fils de blindage des capteurs de température terrain à une prise de terre unique du coffret pour maintenir l’intégrité du signal.
- Réglez les interrupteurs DIP d’adresse MAC du réseau BACnet MS/TP et les paramètres de débit en bauds selon le planning du segment maître du réseau.
