Détails du produit

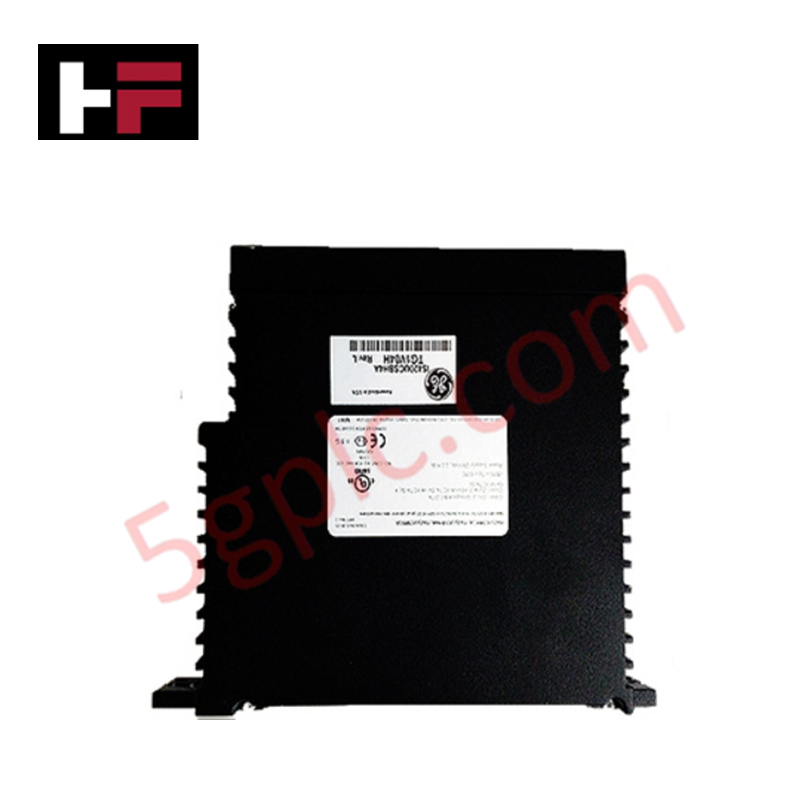

Le General Electric IS420UCSBH1A, également référencé sous le nom de IS420UCSBH1A Module de Contrôle, fonctionne comme un composant matériel dédié à l’exécution de la logique spécifique aux applications des systèmes de contrôle au sein des plateformes réseau Mark VIe.
Spécifications Matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS420UCSBH1A |
| Marque | General Electric |
| Origine | États-Unis (USA) |
| Synchronisation | Protocole IEEE 1588 (dans un délai de 100 microsecondes) |
| Communication | IONets R, S et T |
| Logique de Contrôle | Échelons ou blocs (préchargés) |
Contrôle Industriel et Intégration du Firmware
L’IS420UCSBH1A utilise la vitesse de communication du bus backplane pour gérer des boucles de contrôle déterministes à travers l’architecture Mark VIe. Le contrôleur prend en charge la compatibilité avec le flash du firmware, permettant des modifications mineures du logiciel de contrôle à déployer en ligne sans nécessiter de redémarrage du système. L’architecture du module est conçue pour une montée en densité des E/S en déchargeant le traitement des E/S physiques vers des packs d’E/S distribués, tandis que le contrôleur conserve la gestion centralisée des états. L’intégration dans des réseaux déterministes Pro-finet ou EtherNet/IP est facilitée via l’interface IONet à haute vitesse, garantissant l’intégrité des données pour les configurations de contrôle redondantes doubles et triples (TMR).
Questions Fréquemment Posées (FAQ)
Q : Comment le contrôleur maintient-il la continuité des données en cas d’arrêt pour maintenance ?
R : L’architecture matérielle et logicielle est conçue de sorte que le contrôleur n’héberge pas localement les E/S applicatives. Comme tous les réseaux d’E/S sont connectés à chaque contrôleur, la perte d’un seul contrôleur ne provoque pas la perte des données d’entrée applicatives.
Q : Quel est le rôle du protocole IEEE 1588 dans ce système ?
R : Le protocole IEEE 1588 est utilisé pour synchroniser les horloges internes de tous les contrôleurs et packs d’E/S sur les IONets R, S et T avec une précision inférieure à 100 microsecondes, ce qui est essentiel pour l’horodatage et la cohérence des boucles de contrôle.
Directives d’Installation sur Site
- Engagement du Backplane : Assurez-vous que le contrôleur est complètement inséré dans l’emplacement prévu du rack afin d’établir une connexion sécurisée avec l’interface backplane IONet.
- Câblage Réseau : Utilisez des câbles Ethernet blindés et de haute qualité pour les connexions IONet R, S et T. Vérifiez que la longueur des câbles respecte les limites spécifiées afin d’éviter la dégradation du signal et de maintenir la synchronisation dans la limite des 100 microsecondes.
- Mise à la Terre : Vérifiez que le châssis du contrôleur est relié à la terre de protection de l’armoire pour assurer une protection adéquate contre les interférences électromagnétiques (EMI) et maintenir le potentiel de référence des interfaces de communication.
- Initialisation Logicielle : Assurez-vous que le logiciel spécifique à l’application est correctement chargé et vérifié via les outils d’ingénierie du système de contrôle avant de passer le contrôleur en état actif dans une configuration TMR ou double.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
Guide technique et d'achat
Comprendre la logique et le contrôle du frein mécanique des variateurs de fréquence dans l’automatisation industrielle
Les variateurs de fréquence (VFD) jouent un rôle crucial dans l’automatisation industrielle moderne en contrôlant la vitesse, le couple et l’accélération des moteurs. Cependant, les charges à forte inertie et les systèmes de levage vertical nécessitent une logique de freinage mécanique précise pour garantir la sécurité des opérations et éviter d’endommager les équipements.
Pourquoi les automates programmables passent en mode arrêt : une analyse d’expert
Les systèmes d’automatisation industrielle dépendent fortement des automates programmables industriels (API) pour maintenir une production ininterrompue. Lorsqu’un API passe de façon inattendue du mode Exécution au mode Arrêt, des lignes de production entières sont immobilisées.
À mesure que les systèmes de commande évoluent dans les usines modernes, comprendre les causes profondes de ces interruptions aide les ingénieurs à réduire les temps d’arrêt coûteux. Ce guide technique explique pourquoi les API passent en mode Arrêt et présente des stratégies pratiques pour limiter les défaillances du système.
Comprendre les causes profondes du passage imprévu des automates programmables en mode arrêt dans l’automatisation industrielle
Les automates programmables industriels modernes gèrent leur fonctionnement au moyen de différents états opérationnels : Marche, Arrêt, Démarrage et Maintien. À la mise sous tension, l’automate initialise les registres mémoire en mode Arrêt avant de passer brièvement en mode Démarrage. Durant cette phase, les autodiagnostics internes vérifient l’intégrité du système, tant au niveau du matériel que des programmes utilisateur. Si l’automate ne détecte aucune défaillance critique, il passe en mode Marche pour exécuter le programme de contrôle en continu. Toutefois, toute anomalie grave du système ramène immédiatement l’unité centrale en mode Arrêt afin d’éviter tout comportement imprévisible des machines dans l’usine.
