Tableau principal de déclenchement GE IS200TRPGH1BTableau principal de déclenchement GE IS200TRPGH1BTableau principal de déclenchement GE IS200TRPGH1B
Tableau principal de déclenchement GE IS200TRPGH1B
Tableau principal de déclenchement GE IS200TRPGH1B
Tableau principal de déclenchement GE IS200TRPGH1B

Tableau principal de déclenchement GE IS200TRPGH1B


Il ne reste que 10 - Vente rapide

RÉFÉRENCE PRODUIT : IS200TRPGH1B

TYPE DE PRODUIT : Plaques de bornes

FOURNISSEUR DU PRODUIT : General Electric


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

La General Electric IS200TRPGH1B, également référencée sous le nom de IS200TRPGH1B Terminal Board, fonctionne comme un composant matériel dédié à l’exécution de la sécurité turbine et de la logique de déclenchement au sein des plateformes de contrôle Mark VI. Cette carte assure l’exécution physique directe de l’interface des solénoïdes, le conditionnement des signaux de détection de flamme et la gestion des circuits de vote, garantissant une réponse déterministe de déclenchement dans les architectures de contrôle des turbines à gaz.

Spécifications matérielles

Paramètre Spécification
Modèle IS200TRPGH1B
Marque General Electric
Origine États-Unis
Dimensions Format standard de carte terminale
Température de fonctionnement Plage ambiante industrielle standard
Consommation électrique 28 V (bobine de relais) ; 125 V cc (solénoïde)
Solénoïdes de déclenchement 3
Détecteurs de flamme 8 (type Geiger-Mueller)

Architecture de vote TMR et logique de déclenchement

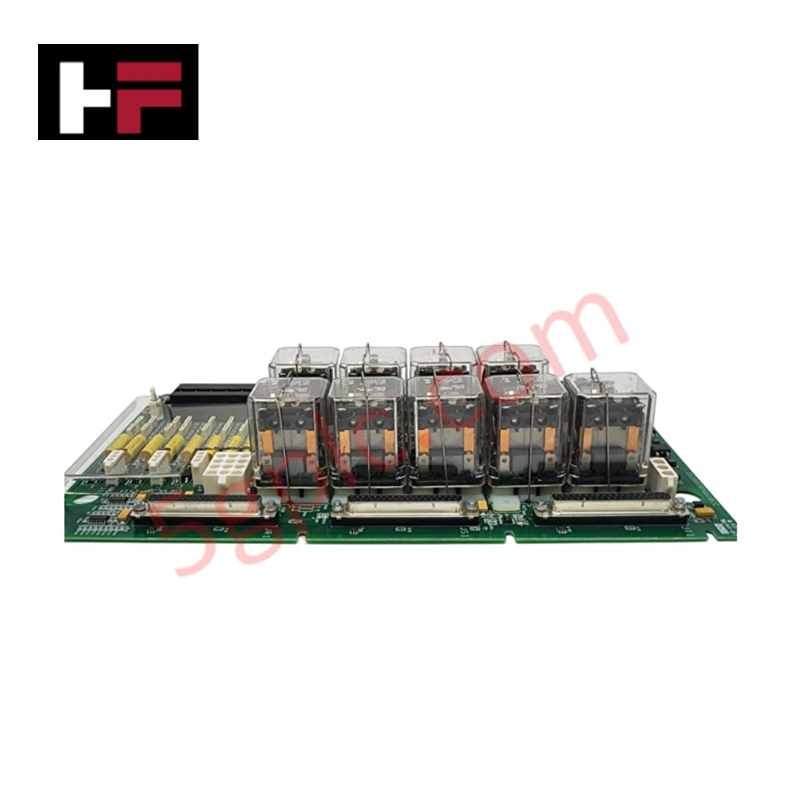

L’IS200TRPGH1B utilise une architecture TMR (redondance modulaire triple) 2oo3 pour garantir une exécution de déclenchement à haute intégrité. La carte intègre neuf relais magnétiques disposés en trois circuits de vote, qui interfacent directement avec trois solénoïdes de déclenchement, également appelés dispositifs de déclenchement électrique (ETD). Cette configuration redondante assure que le mécanisme de sécurité reste opérationnel même en cas de défaillance d’un composant unique. La suppression des courants est gérée via des varistances à oxyde métallique (MOV) embarquées pour atténuer les surtensions inductives lors de la désactivation des solénoïdes. Pour la surveillance de la flamme, la carte accepte les entrées de jusqu’à huit détecteurs Geiger-Mueller, nécessitant une alimentation spécialisée de 335 V cc. Le TRPG fonctionne en conjonction avec la carte terminale TREG pour former l’interface primaire et d’urgence complète des systèmes ETD.

Questions fréquemment posées

Q : L’IS200TRPGH1B peut-il être utilisé dans des applications de contrôle simplex ?

R : Non. La version H1B est spécifiquement conçue pour les applications TMR avec trois relais de vote par solénoïde. Les applications simplex nécessitent les versions H2A ou H2B, qui utilisent un seul relais par solénoïde.

Q : Quel est le rôle des varistances à oxyde métallique (MOV) sur cette carte ?

R : Les MOV sont installées pour fournir une suppression de courant aux solénoïdes de déclenchement. Elles absorbent les transitoires haute tension générés par la constante de temps L/R (0,1 s) des bobines de solénoïde lors des séquences d’arrêt rapide.

Directives d’installation sur site

  • Montage : Fixez la carte aux entretoises du coffret. Assurez-vous que toutes les bornes électriques sont accessibles pour le câblage et le diagnostic.
  • Câblage : Maintenez une séparation stricte entre les lignes haute tension des détecteurs de flamme (335 V cc) et les signaux de contrôle basse tension (28 V). Utilisez un câblage blindé pour toutes les entrées des détecteurs afin d’éviter les fausses détections dues aux interférences.
  • Connexions des solénoïdes : Vérifiez que les lignes d’alimentation 125 V cc des solénoïdes de déclenchement sont correctement protégées par des fusibles à la source. Assurez-vous que les exigences de couple pour les vis des blocs de connexion sont respectées afin d’éviter des connexions à haute résistance pouvant entraîner des réponses intermittentes des solénoïdes.
  • Mise à la terre : Raccordez tous les blindages de câbles à la barre de terre du coffret au point d’entrée. Ne pas chaîner les blindages entre les cartes terminales ; chaque chemin de signal doit disposer d’une référence de terre dédiée à faible impédance pour garantir l’intégrité de la logique de vote.

Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
