Détails du produit

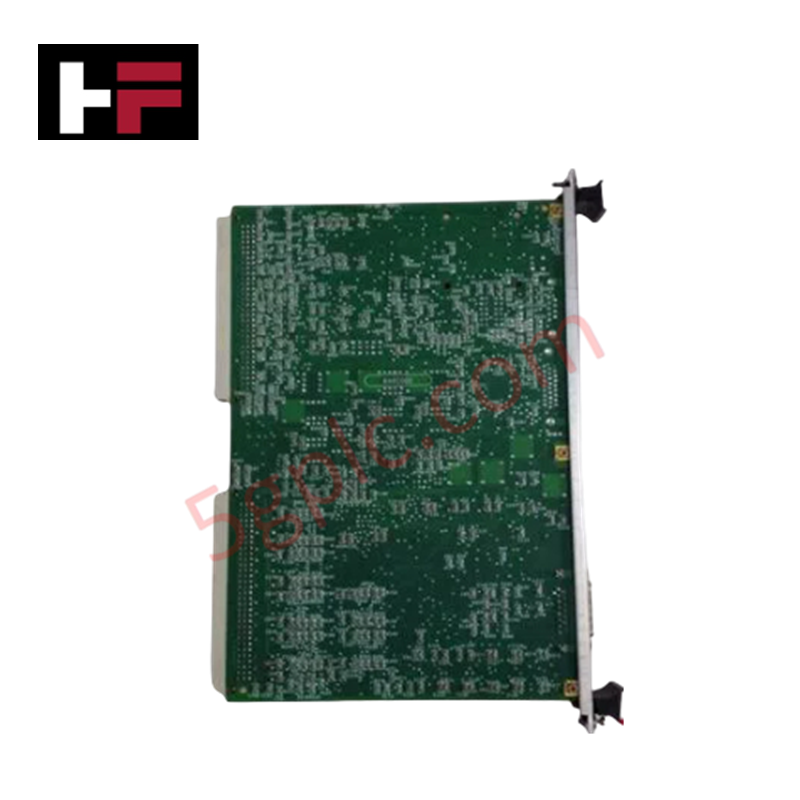

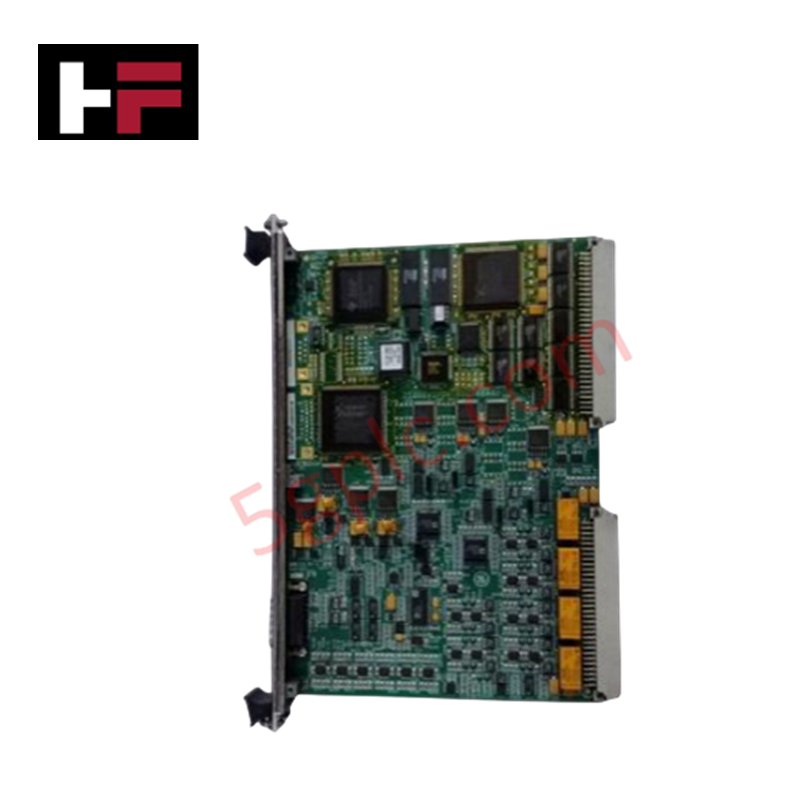

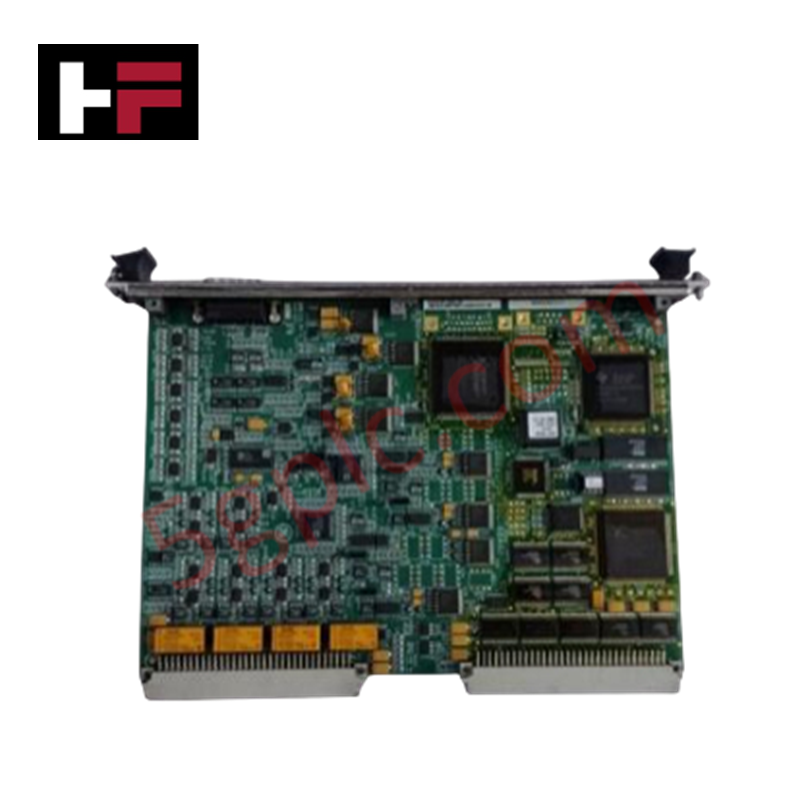

Le GE IS200AEPAH1BGB, également référencé sous l’appellation de carte de circuit imprimé IS200AEPA, est un composant matériel dédié au contrôle de l’axe de pas et au conditionnement des signaux dans les systèmes de commande d’éoliennes GE Mark VIe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS200AEPAH1BGB |
| Marque | General Electric |
| Origine | États-Unis |
| Poids | 0,8 kg |
| Dimensions | 14,75 cm x 9,50 cm x 3,50 cm |
| Température de fonctionnement | -30 à 65 °C |
| Consommation électrique | 12 W |
| Série de cartes | Série éolienne Mark VIe |
| Code de révision | Ensemble compatible IS215WEPAH2BA |
| Revêtement de la carte | Revêtement de protection |
Vitesse de communication du bus de fond de panier et compatibilité avec le flash du micrologiciel
L’IS200AEPAH1BGB traite les retours de positionnement en temps réel et les signaux d’E/S par l’intermédiaire d’interfaces de bus internes dédiées. Les composants de traitement intégrés gèrent les transactions logiques afin de maintenir la vitesse de communication du bus de fond de panier dans les boucles de commande de mouvement. La carte conserve une compatibilité directe avec le flash du micrologiciel des versions logicielles des contrôleurs Mark VIe hôtes, permettant des échanges de données déterministes sans délais d’arbitrage du bus. Les circuits de filtrage intégrés suppriment les transitoires électromagnétiques afin de stabiliser les signaux de retour critiques pendant les opérations de commutation à forte charge.
Foire aux questions
Q : L’IS200AEPAH1BGB nécessite-t-il des outils spécialisés pour le flash du micrologiciel ?
R : La compatibilité avec le flash du micrologiciel est gérée par la plateforme du contrôleur principal au moyen du logiciel standard de boîte à outils système lors des téléchargements de configuration en ligne ou hors ligne.
Q : Comment la mise à la terre du châssis est-elle réalisée pour cette carte de circuit ?
R : Les vis de fixation mécanique traversent des trous plaqués du cadre afin d’établir un chemin de mise à la terre à faible impédance directement vers la plaque de montage du boîtier.
Q : Quelles précautions sont nécessaires concernant le câblage de terrain des lignes de signal ?
R : Des câbles à paires torsadées blindées doivent être utilisés pour les entrées d’encodeur et les entrées analogiques, les fils de drainage du blindage étant raccordés à la terre à une seule extrémité.
Directives d’installation sur site
Isolez toutes les alimentations électriques avant d’insérer ou de retirer l’ensemble de la carte. Portez un bracelet antistatique fixé à une surface non peinte de l’armoire pendant la manipulation afin d’éviter les dommages causés par l’électricité statique aux circuits intégrés sensibles. Alignez la carte sur les guides de carte du boîtier, fixez-la solidement à l’aide des trous percés en usine et serrez manuellement toutes les fixations de retenue. Assurez-vous que toutes les connexions des faisceaux multipoints sont verrouillées avant de mettre la baie de commande sous tension.
