Détails du produit

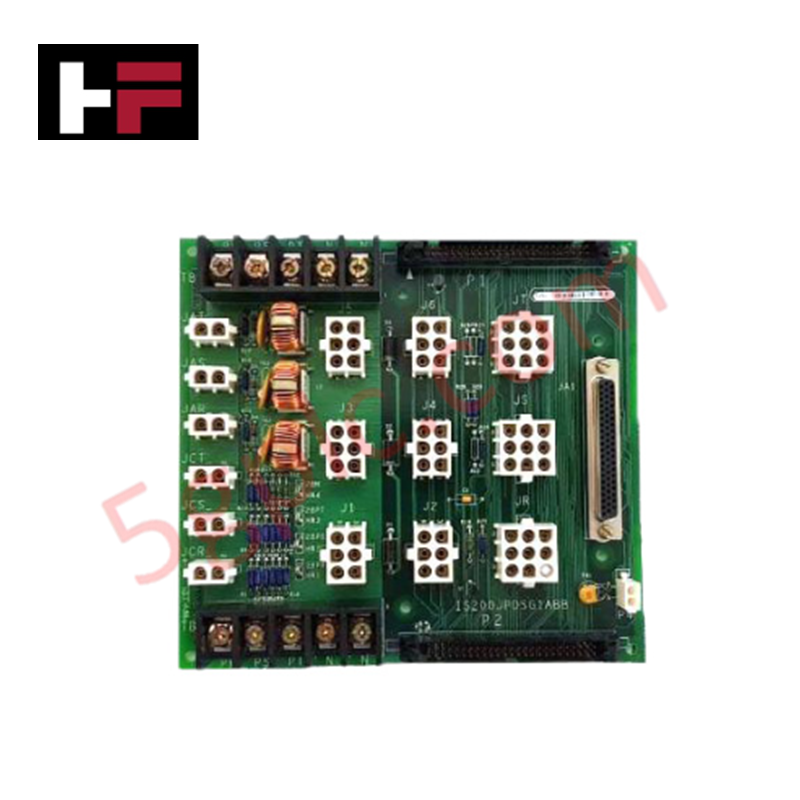

Configurée pour la gestion du bus d’alimentation et l’interface des packs E/S dans les systèmes de contrôle Mark VIe, la General Electric IS200JPDSG1ACB (carte de distribution d’alimentation IS200JPDSG1ACB) assure l’exécution physique/électrique directe de la distribution d’alimentation en courant continu 28 V ainsi que la surveillance du retour d’état.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | IS200JPDSG1ACB |
| Marque | General Electric |
| Origine | États-Unis d’Amérique (USA) |
| Dimensions | 16,51 cm x 17,8 cm |
| Température de fonctionnement | -30 °C à +65 °C |
| Consommation électrique | Non spécifiée |
| Protection du circuit | Limitation de courant via les alimentations connectées |
| Interface | Montage dédié du pack E/S PPDA |
Contrôle industriel et intégration du micrologiciel
L’IS200JPDSG1ACB gère la distribution interne d’alimentation via trois bus distincts en courant continu 28 V, chacun pouvant recevoir des entrées d’alimentation en vrac dédiées. L’architecture prend en charge la montée en densité des E/S grâce à l’intégration du pack E/S PPDA, qui utilise une communication par câble ruban haute vitesse pour l’échange de données de diagnostic. La compatibilité de la mémoire flash du micrologiciel dans le PPDA connecté garantit que la télémétrie de la tension des bus CC, l’état des contacts des alimentations et les états des circuits auxiliaires sont rapportés avec précision au réseau de contrôle Mark VIe. La carte est certifiée pour les emplacements dangereux de classe 1 division 2, assurant une intégrité opérationnelle dans des conditions environnementales exigeantes.
Questions fréquemment posées (FAQ)
Q : Comment les circuits dérivés sont-ils protégés en l’absence de fusibles intégrés pour la plupart des circuits de sortie ?
R : La conception de la carte JPDS s’appuie sur les caractéristiques de limitation de courant des alimentations en vrac connectées pour assurer la protection des circuits dérivés. Les exceptions concernent trois circuits auxiliaires spécifiques qui intègrent une protection dédiée.
Q : Les trois bus d’alimentation 28 V CC peuvent-ils être combinés ?
R : Oui, pour les applications nécessitant une configuration à bus unique avec plusieurs alimentations, des borniers à vis de barrière sont prévus sur la carte pour faciliter l’interconnexion des bus.
Directives d’installation sur site
- Montage : Fixez la carte sur le cadre en tôle fourni. Assurez-vous que le châssis est correctement mis à la terre du cabinet pour garantir la conformité aux normes de sécurité en environnements de classe 1 division 2.
- Connexions d’alimentation : Connectez les alimentations en vrac aux bornes d’entrée désignées. En cas de combinaison des bus, veillez à serrer les borniers à vis de barrière au couple spécifié afin d’éviter toute surchauffe résistive sous charges de courant élevées.
- Installation du pack E/S : Alignez précisément le pack E/S PPDA avec l’interface de montage de la carte. Assurez-vous que les connexions du câble ruban sont bien en place et exemptes de contraintes mécaniques pour éviter tout retour de signal intermittent.
- Considérations thermiques : Bien que la carte soit conçue pour fonctionner de -30 °C à +65 °C, assurez un flux d’air adéquat à l’intérieur du cabinet pour prévenir une accumulation excessive de chaleur ambiante autour des entrées d’alimentation et des circuits auxiliaires.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
