Détails du produit

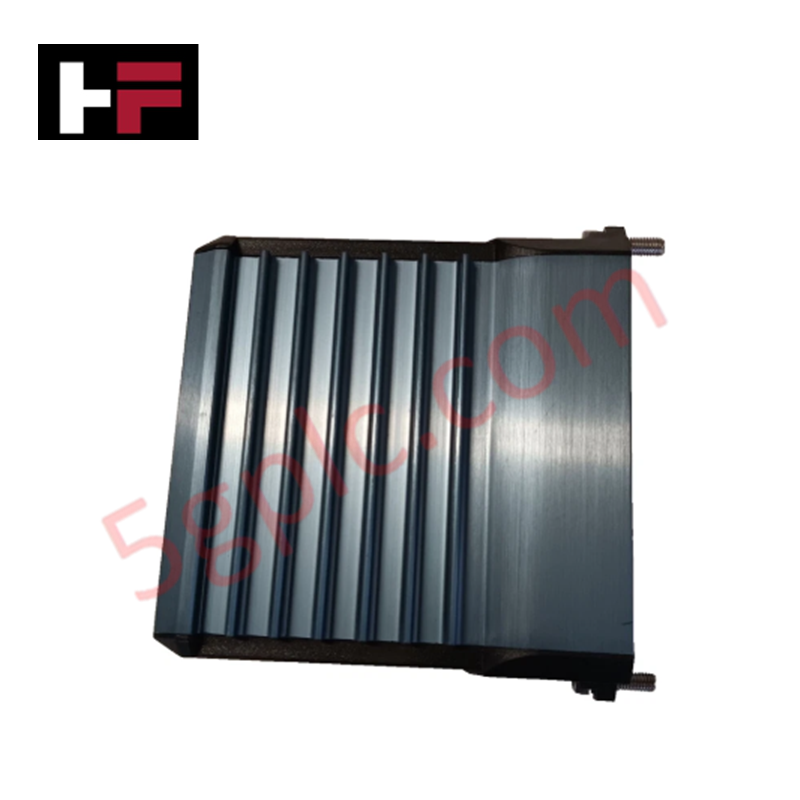

Configuré pour la gestion mixte des signaux discrets dans les systèmes de contrôle distribués I/A Series, le Foxboro FBM241 P0914TG (Module d’E/S Discret FBM241) offre une exécution physique/électrique directe pour 8 canaux d’entrée numérique et 8 canaux de sortie numérique.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | FBM241 (P0914TG) |
| Marque | Foxboro |
| Température de fonctionnement | -10 °C à +55 °C |
| Consommation électrique | Non spécifiée |
| Canaux d’entrée | 8 entrées discrètes |
| Canaux de sortie | 8 sorties discrètes |
| Plage de tension | 15-60 VCC, 120 VCA/125 VCC, 240 VCA |
Contrôle de processus : protocole HART Loop et connectivité
Le module FBM241 fonctionne via le protocole de communication redondant Fieldbus, s’interfaçant directement avec les processeurs de contrôle de terrain (FCP) ou les modules de communication Fieldbus (FCM) pour gérer les transitions d’état discrètes. Pour garantir l’intégrité du signal et protéger le bus système, la conception du module intègre une isolation canal à canal. Cette séparation est nécessaire pour atténuer les interférences en mode commun et empêcher que des transitoires haute tension n’affectent les circuits logiques basse tension. Le module est conçu pour être compatible avec une large gamme de tensions de terrain, permettant la surveillance et le contrôle directs d’appareils allant de 15 VCC à 240 VCA sans nécessiter de relais d’interface externes pour les applications logiques discrètes standard.
Questions fréquemment posées
Q : Le FBM241 supporte-t-il le remplacement à chaud ?
R : Oui, le FBM241 est conçu pour le remplacement à chaud dans la plaque de base modulaire I/A Series. Le module peut être remplacé pendant que le système est sous tension sans interrompre la communication du Fieldbus redondant.
Q : Comment les sorties discrètes sont-elles gérées en cas de perte de communication Fieldbus ?
R : En cas de perte de communication, le module entre généralement dans un état de sécurité prédéterminé. Le comportement exact des sorties est configuré dans la base de données de contrôle du FCP associé afin d’assurer la sécurité du processus lors des interruptions de communication.
Directives d’installation sur site
- Montage : Installez le FBM241 sur une plaque de base modulaire approuvée. Vérifiez que le module est correctement aligné avec les connecteurs du bus arrière pour garantir un contact électrique constant.
- Câblage et mise à la terre : En raison du support des entrées haute tension jusqu’à 240 VCA, assurez une séparation physique stricte entre le câblage haute tension de terrain et les chemins de signal basse tension pour éviter les diaphonies. Raccordez toutes les blindages de câble à la terre instrument désignée au niveau de l’assemblage de terminaison sur site.
- Gestion environnementale : Le module est conçu pour fonctionner entre -10 °C et +55 °C. Assurez-vous que les systèmes de refroidissement des armoires sont opérationnels pour éviter des augmentations locales de température dépassant ces limites.
