Détails du produit

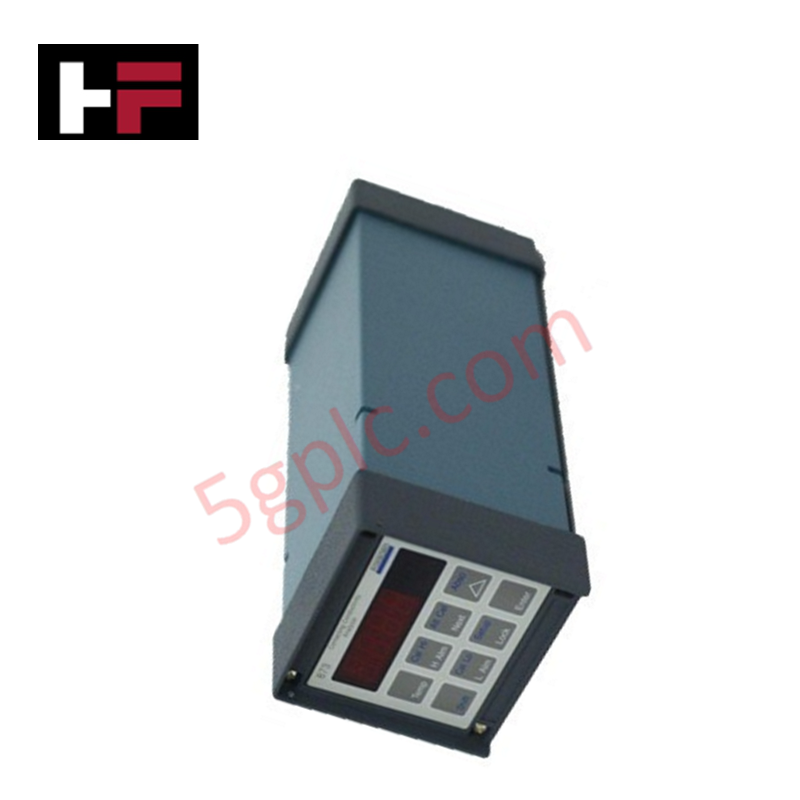

Conçu pour la conversion continue des signaux de conductivité sans électrode dans les réseaux de contrôle des procédés, le Foxboro 873EC-BIYFGZ-7 (transmetteur de conductivité intelligent 873EC-BIYFGZ-7) assure le traitement physique et électrique direct de la numérisation des signaux bruts du capteur et de la communication sur la boucle.
Caractéristiques matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 873EC-BIYFGZ-7 |
| Marque | Foxboro (Schneider Electric) |
| Origine | États-Unis |
| Poids | 2.50 kg |
| Dimensions | Encombrement standard du boîtier du transmetteur 873EC |
| Température de fonctionnement | -20 deg C à +70 deg C |
| Consommation électrique | Alimenté par la boucle via 10.5 à 42 V CC |
| Plage de mesure | 0 à 2000 mS/cm (selon le capteur) |
| Signal de sortie | Boucle bifilaire 4-20 mA CC alimentée par la boucle |
Protocole de boucle 4-20 mA HART et isolation des voies
Fonctionnant dans les environnements DCS Foxboro, le transmetteur utilise un protocole de boucle bifilaire 4-20 mA HART pour transmettre les variables principales du procédé tout en fournissant un accès numérique bidirectionnel aux diagnostics sur site et aux paramètres d'étalonnage. Des voies d'isolation galvanique internes isolent les bornes d'entrée du capteur de la boucle d'alimentation et de signalisation, supprimant le bruit en mode commun et les boucles de masse. Le traitement intégré de compensation automatique de température s'interface directement avec les sondes RTD Pt100/1000 afin de corriger dynamiquement les valeurs de conductivité et de maintenir la précision des mesures malgré les variations thermiques du fluide dans l'interface de contrôle hôte.
Foire aux questions
Q : Comment la boucle de courant principale 4-20 mA est-elle alimentée sur le transmetteur 873EC-BIYFGZ-7 ?
R : Le transmetteur fonctionne comme un appareil bifilaire alimenté par la boucle, avec une plage de tension d'entrée de 10.5 à 42 V CC. L'alimentation de fonctionnement est prélevée directement sur le câblage de la boucle de signal connecté au module d'entrée du DCS ou à une alimentation CC externe.
Q : Quels capteurs de compensation de température peuvent être raccordés à ce transmetteur ?
R : Le bornier accepte des détecteurs de température à résistance (RTD) standard Pt100 ou Pt1000. Le microprocesseur intégré mesure automatiquement les variations thermiques afin de recalculer les valeurs normalisées de conductivité.
Directives d'installation sur site
- Fixez solidement le boîtier NEMA 4X / IP66 sur un support de tuyauterie vertical, une surface murale ou une découpe de panneau de commande à l'aide de supports de montage homologués, en maintenant un espace libre autour du panneau d'affichage avant.
- Acheminez le câblage de terrain par des entrées de câbles dédiées à l'aide de raccords de conduit étanches aux liquides.
- Raccordez les câbles du capteur au bornier interne en maintenant une séparation physique entre les lignes d'alimentation haute tension et les conducteurs de capteur de faible niveau.
- Reliez le blindage du câblage du capteur à un point unique sur la borne de terre du boîtier principal afin d'empêcher les interférences électriques d'affecter la boucle 4-20 mA HART.
- Veillez à serrer correctement tous les boulons du couvercle du boîtier afin de préserver l'étanchéité environnementale IP66.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
