Détails du produit

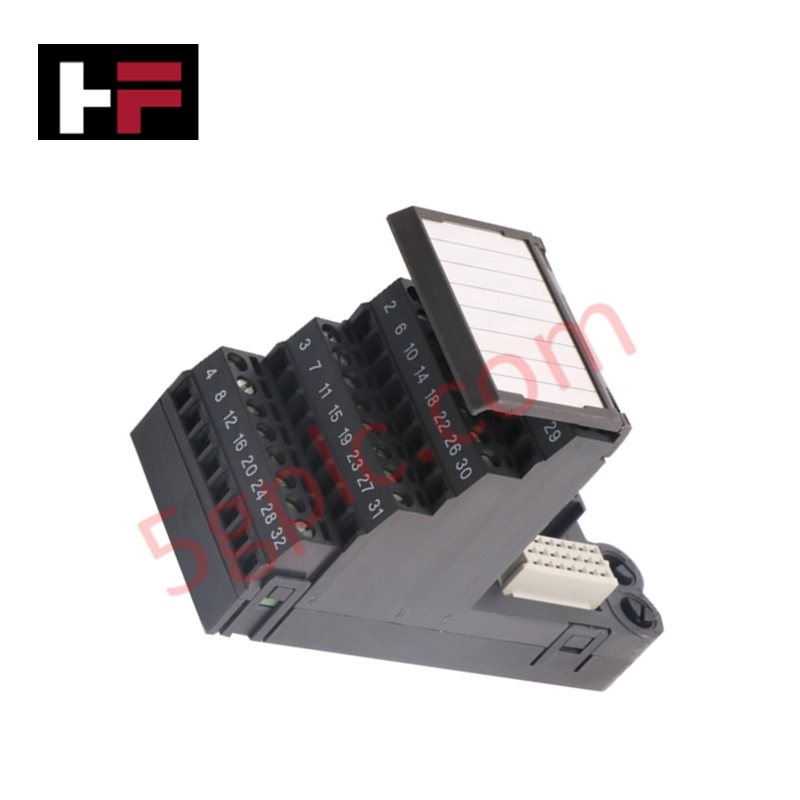

Configuré pour une intégration câblage de terrain haute densité au sein des plateformes DeltaV DCS, le Emerson KJ4006X1-BL1 (borne de connexion KJ4006X1-BL1) offre une terminaison physique directe des signaux pour 8 canaux d'entrée analogique avec prise en charge configurable par l'utilisateur en 2 ou 4 fils.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | KJ4006X1-BL1 |
| Marque | Emerson |
| Origine | Soumis à la documentation d'expédition d'usine |
| Poids | 0,2 kg |
| Dimensions | 100 mm x 50 mm x 25 mm |
| Température de fonctionnement | -40 °C à 70 °C |
| Consommation électrique | Composant d'interconnexion passif |
| Canaux | 8 canaux d'entrée analogique |
| Plage de signal | -10 V à +10 V ou 4 mA à 20 mA |
| Impédance d'entrée | 10 kΩ (typique) |
| Tension d'isolation | 1500 VCC entre les canaux et l'alimentation de terrain |
Connectivité protocole boucle 4-20 mA HART
Le KJ4006X1-BL1 agit comme module d'interface principal pour l'instrumentation de terrain dans les systèmes DeltaV, supportant à la fois les signaux de tension et de courant. La borne de connexion est conçue pour accueillir les signaux du protocole boucle 4-20 mA HART, permettant une communication fluide entre les transmetteurs intelligents de terrain et le contrôleur DCS. L'architecture garantit une isolation de 1500 VCC entre les canaux individuels et l'alimentation de terrain, minimisant le risque de boucles de masse et d'interférences en mode commun. Cette conception de terminaison passive maintient l'intégrité de la boucle de signal tout en respectant la norme ISA-S71.04 Classe G3 pour les contaminants aéroportés, assurant une longue durée de vie dans des environnements de process difficiles.
Questions fréquemment posées
Q : Cette borne de connexion est-elle compatible avec les configurations d'appareils de terrain en 2 fils et 4 fils ?
R : Oui. La borne est configurable par l'utilisateur pour supporter à la fois les boucles d'entrée analogique en 2 fils et 4 fils, permettant une intégration flexible avec différents types de transmetteurs.
Q : Quel est le niveau d'isolation fourni par cette borne de connexion ?
R : L'appareil offre une isolation de 1500 VCC entre les canaux d'entrée et le circuit d'alimentation de terrain, assurant une protection significative contre les interférences électriques et les risques de boucle de masse dans la boucle E/S.
Consignes d'installation sur site
- Montage : Fixez la borne de connexion à l'interface porteuse E/S. Assurez-vous que toutes les broches de connexion sont correctement alignées avant d'exercer une pression pour engager le connecteur de fond de panier.
- Câblage : Pour les signaux 4-20 mA, utilisez des câbles torsadés blindés. Terminez la tresse de blindage sur la borne de terre fournie sur le porteuse pour détourner efficacement les bruits haute fréquence.
- Alimentation : Vérifiez que l'alimentation de terrain respecte les limites spécifiées (30 VCC pour installations nL/ic ou 60 VCC pour installations ec) avant de finaliser les connexions de la boucle.
- Environnement : Bien que la borne soit conçue pour -40 °C à 70 °C, assurez-vous que la zone d'installation est exempte de vibrations excessives au-delà de la limite de 0,7g pour éviter le desserrage des vis de connexion.
- Validation : Après installation, vérifiez la continuité et l'impédance de la boucle aux points de connexion avant d'alimenter la carte E/S afin de prévenir tout dommage potentiel à l'étage d'entrée du module DCS.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
