Détails du produit

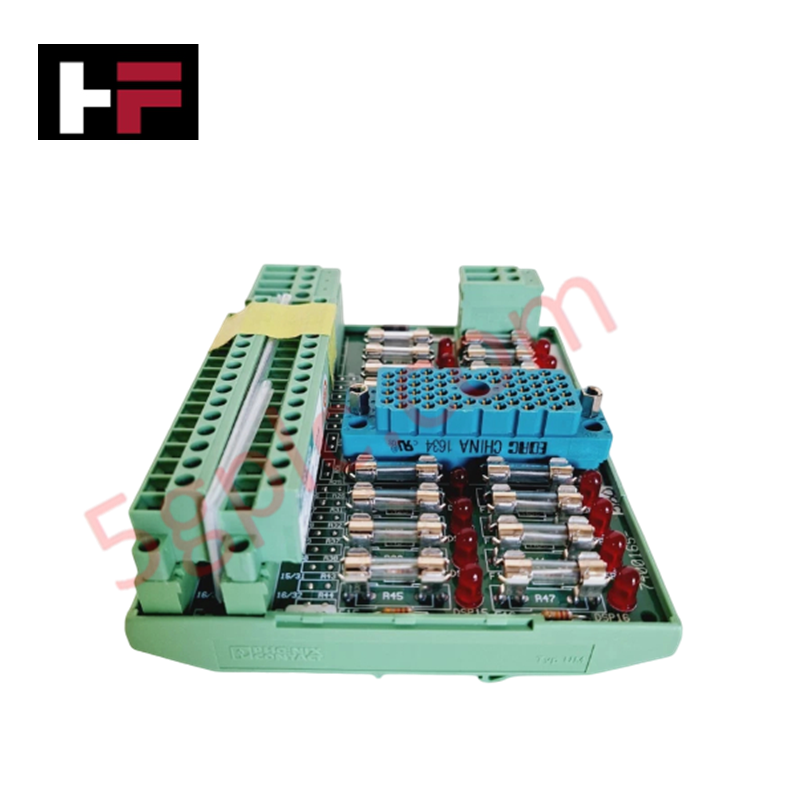

Le Triconex 9563-8 / 3000510-380, également référencé sous la désignation 9563-8 Panneau de terminaison des entrées numériques, est un composant matériel dédié au conditionnement des signaux et à la distribution des entrées discrètes dans les systèmes instrumentés de sécurité Triconex. Conçu pour interfacer 16 points communs fonctionnant en 24 V CA/CC, l’appareil achemine les signaux discrets de terrain directement vers les modules d’entrées numériques Triconex compatibles, via des interfaces de bornes Phoenix Contact structurées.
Caractéristiques du matériel
| Paramètre | Caractéristique |
|---|---|
| Modèle | 9563-8 / 3000510-380 |
| Marque | Triconex |
| Origine | Usine de fabrication standard |
| Poids | 1.2 kg |
| Dimensions | 4.5 in x 5 in x 4.25 in (11.43 cm x 12.7 cm x 10.8 cm) |
| Température de fonctionnement | Plage industrielle standard (0 deg C à 60 deg C) |
| Consommation électrique | Panneau de terminaison passif (0 W) |
| Tension nominale | 24 V CA/CC |
| Nombre de points | 16 points communs |
| Protection par fusible | Fusible temporisé de 1 A avec indicateur de fusible grillé |
Certification SIL3 et architecture à triple redondance modulaire
Conçu pour les applications instrumentées de sécurité à haute intégrité, ce panneau de terminaison contribue à la conformité à la certification SIL3 en acheminant les boucles d’entrée redondantes vers des modules Triconex compatibles, tels que les 3503E et 3505E, dans une architecture à triple redondance modulaire (TMR) 2oo3. Les circuits internes intègrent une isolation galvanique rigoureuse et des chemins d’exécution à sécurité intégrée, afin que les défauts ponctuels ou les fusibles grillés ne compromettent pas la logique d’arrêt d’urgence et ne déclenchent pas de déclenchements intempestifs.
Foire aux questions
Q : Le panneau 9563-8 permet-il le remplacement à chaud du câblage de terrain pendant le fonctionnement du système ?
A : Bien que les borniers permettent d’intervenir sur chaque fil séparément lorsque le système est hors tension, le débranchement sous charge des boucles actives de 24 V CA/CC est interdit afin d’éviter les arcs électriques et l’injection de bruit transitoire dans les voies critiques pour la sécurité.
Q : Comment le panneau de terminaison signale-t-il le déclenchement d’un fusible de protection d’entrée ?
A : Chaque boucle de voie protégée comprend un fusible temporisé de 1 A intégré, doté d’une LED physique indiquant que le fusible est grillé, pour permettre un diagnostic visuel immédiat des défauts sur la carte de terminaison.
Consignes d’installation sur site
- Fixez solidement le panneau de terminaison sur des rails DIN standard ou sur des entretoises de fond de panier structurelles, à l’intérieur d’une armoire d’instrumentation homologuée pour la sécurité.
- Veillez à raccorder en continu tous les fils de drainage des blindages des signaux de terrain à la barre de terre intégrée afin de maintenir l’immunité au bruit face aux interférences électromagnétiques.
- Vérifiez que les tensions de boucle entrantes correspondent strictement à la valeur nominale de 24 V CA/CC avant de raccorder les câbles de terrain aux borniers Phoenix Contact.
- Maintenez une séparation physique suffisante entre le câblage des signaux instrumentés de sécurité et les conduits d’alimentation haute tension afin d’éviter l’atténuation par diaphonie.
