Détails du produit

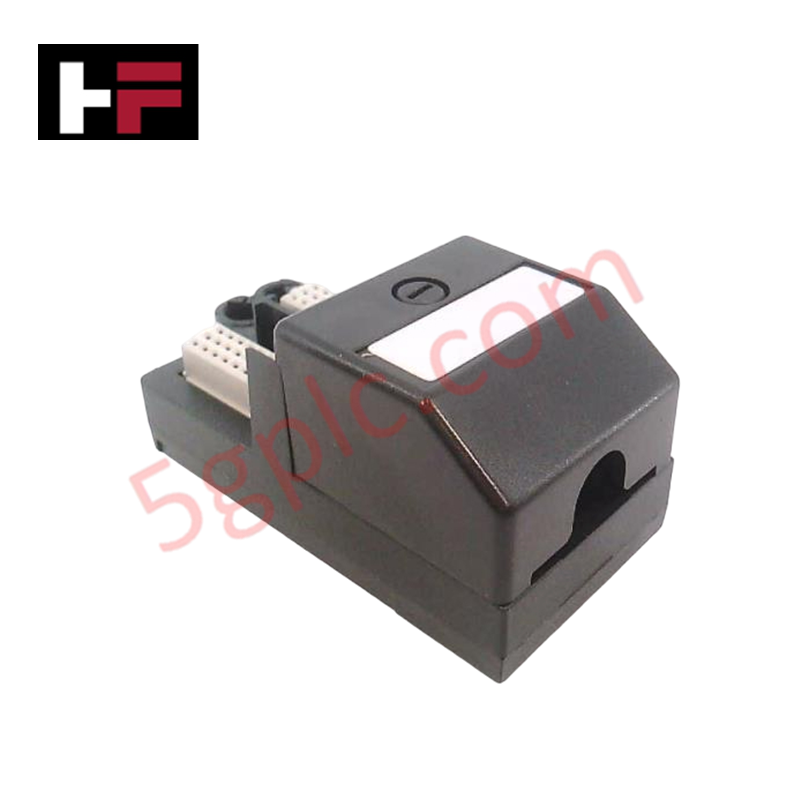

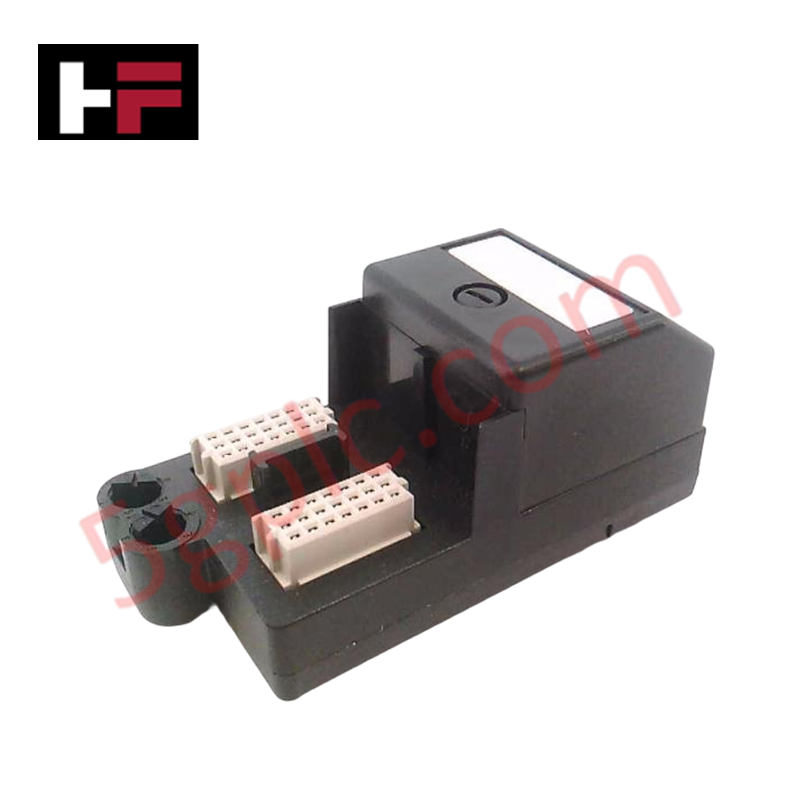

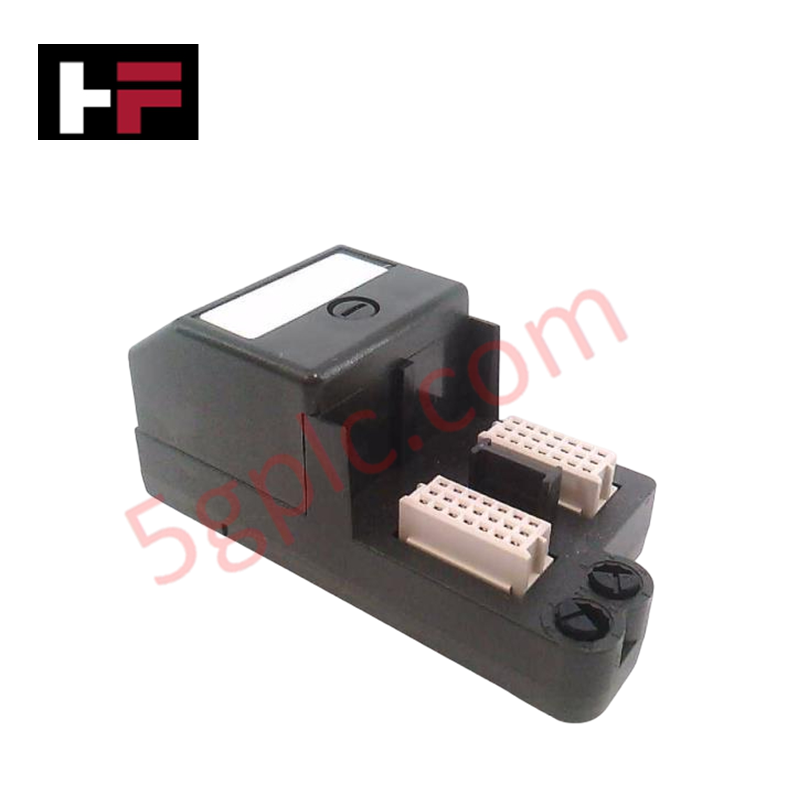

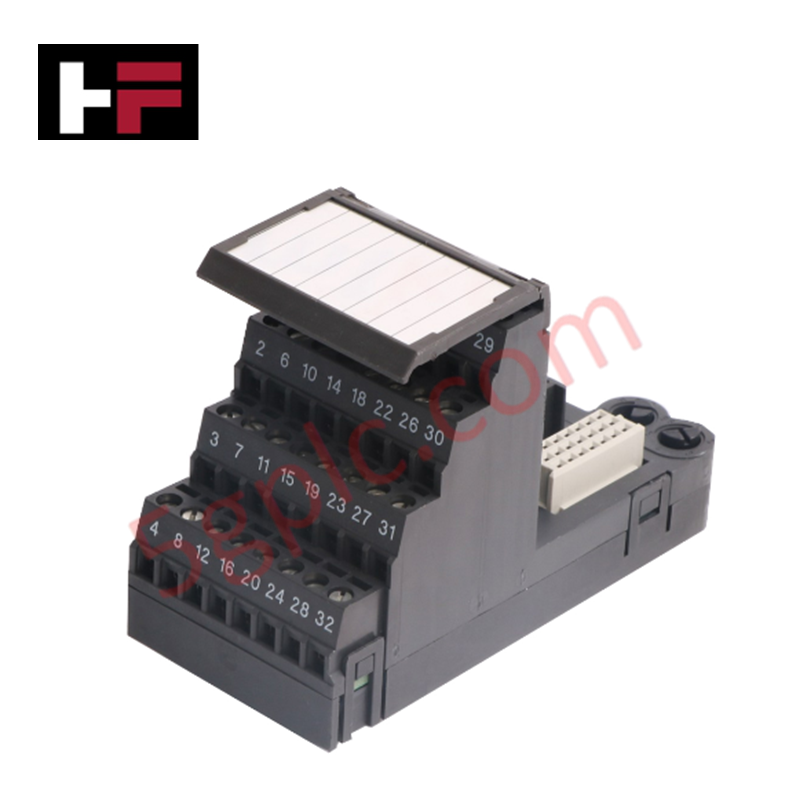

Configuré pour une intégration de câblage de terrain à haute densité au sein des plateformes DCS DeltaV, le Emerson KJ4001X1-CK1 (KJ4001X1-CK1 Bloc de terminaison de masse) offre une terminaison physique directe des signaux pour des configurations d’E/S à 40 broches.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | KJ4001X1-CK1 |
| Marque | Emerson |
| Origine | Soumis à la documentation d’expédition d’usine |
| Poids | 0,045 kg (0,10 lbs) |
| Dimensions | Empreinte standard DeltaV 40 broches |
| Température de fonctionnement | 0 °C à 70 °C |
| Consommation électrique | Composant d’interconnexion passif |
| Tension nominale | 30 VCC |
| Courant nominal | 1 A par canal |
| Nombre de broches | 40 broches |
| Indice de protection | IP20 |
Isolation canal à canal
Le KJ4001X1-CK1 sert de couche d’interface physique entre l’instrumentation de terrain et la carte d’E/S du système. Il est conçu pour maintenir l’intégrité du signal tout en respectant les exigences ISA-S71.04 Classe G3 pour les contaminants aéroportés. Le bloc assure une isolation constante canal à canal en maintenant une séparation physique stricte des conducteurs au sein de l’assemblage à 40 broches, minimisant ainsi les interférences croisées et les chemins potentiels de court-circuit. Cette méthode de terminaison est définie pour des environnements nécessitant une consolidation de câblage à haute densité tout en garantissant une rétention mécanique robuste sous des profils de vibration allant jusqu’à 0,7g.
Questions fréquemment posées
Q : Le KJ4001X1-CK1 nécessite-t-il une alimentation externe pour fonctionner ?
R : Non. Il s’agit d’un bloc de terminaison de masse passif utilisé pour le routage des fils et la distribution des signaux. Il ne contient pas de composants électroniques actifs nécessitant une alimentation externe, bien que les signaux qui le traversent soient évalués jusqu’à 30 VCC.
Q : Ce bloc peut-il être utilisé dans des emplacements dangereux ?
R : L’appareil dispose des certifications de sécurité Classe I, Div. 2, Groupes A, B, C, D. Assurez-vous que l’environnement d’installation et le câblage de terrain connecté respectent les exigences spécifiques pour un câblage de terrain non incendiaire telles que définies par les codes de sécurité régionaux et le manuel d’installation du système.
Directives d’installation sur site
- Montage : Fixez le bloc à l’interface porteuse d’E/S désignée. Assurez-vous que le connecteur 40 broches est complètement inséré et que le mécanisme de verrouillage (le cas échéant) est engagé pour éviter toute interruption du signal.
- Câblage : Utilisez des câbles de terminaison de masse 40 broches compatibles avec les normes du système DeltaV. Veillez à ce que les conducteurs soient correctement dénudés et insérés dans l’assemblage des bornes pour éviter les brins lâches.
- Environnement : Maintenez l’environnement dans la plage spécifiée de 0 °C à 70 °C et gardez un taux d’humidité entre 5 % et 95 % sans condensation pour prévenir la corrosion des contacts des broches.
- Relâchement de contrainte : Assurez un relâchement de contrainte adéquat pour le câblage de terrain sortant du bloc. La tension mécanique sur les fils peut provoquer une usure prématurée des connexions broche-femelle.
- Inspection : Vérifiez périodiquement l’intégrité des connexions des bornes, en particulier dans les applications à forte vibration, pour garantir que le seuil de résistance aux chocs de 10g n’est pas dépassé lors de la maintenance des installations.
