Détails du produit

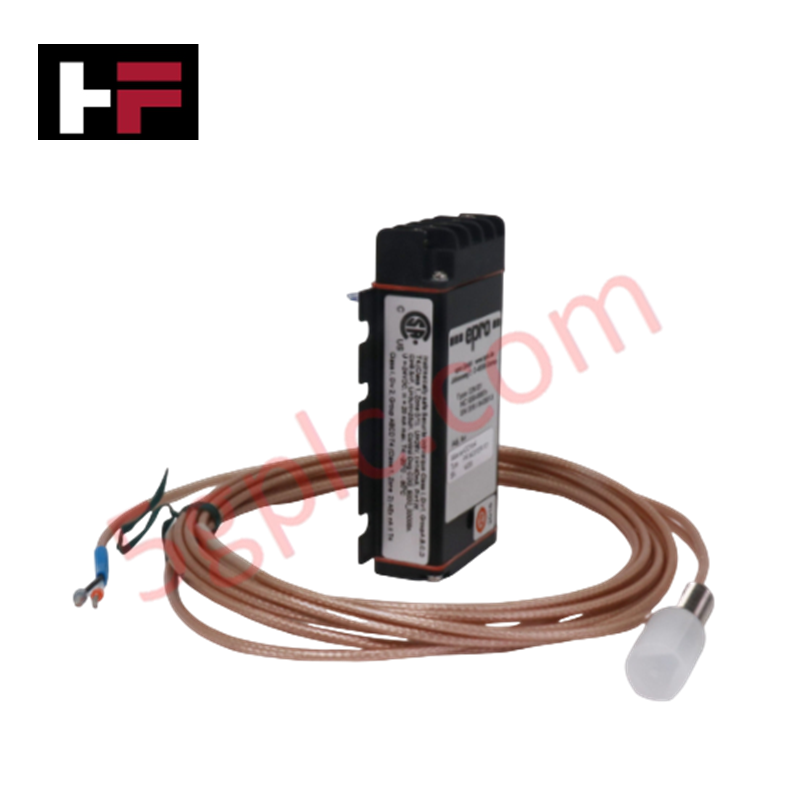

L’Emerson PR6423/00N-030, également référencé sous le nom de PR6423/00N-030 Eddy Current Displacement Transducers, est un composant matériel dédié à la mesure sans contact du déplacement dynamique et de la position de l’arbre dans les systèmes de protection des turbomachines. Le transducteur conditionne les variations de flux électromagnétique générées par la proximité de la cible afin de mesurer le déplacement dynamique radial et axial de l’arbre, sa position, son excentricité et sa vitesse sans contact physique.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | PR6423/00N-030 |
| Marque | Emerson |
| Origine | Allemagne |
| Température de fonctionnement | Capteur : -35 à +180 deg C (-31 à 356 deg F) ; courte durée (jusqu’à 5 heures) : jusqu’à +200 deg C (392 deg F) |
| Consommation électrique | Alimenté via le rail d’alimentation d’un pilote ou convertisseur de signal externe |
| Principe de mesure | Détection inductive sans contact par courants de Foucault |
| Capacités de mesure | Déplacement dynamique radial et axial de l’arbre, position, excentricité, vitesse |
| Résistance thermique | Fonctionnement continu jusqu’à +180 deg C, excursion jusqu’à +200 deg C |
| Conception physique | Construction compacte de sonde renforcée et résistante aux vibrations |
| Type de produit | Transducteurs de déplacement par courants de Foucault |
Protocole de boucle 4-20 mA HART et isolation des voies
Le matériel de conversion du signal associé au PR6423/00N-030 utilise une architecture d’isolation entre les voies afin de découpler les boucles de détection inductive principales des rails d’alimentation auxiliaire de l’installation et du bruit de masse. Lorsqu’elle est intégrée à des plateformes DCS utilisant des transmetteurs avec protocole de boucle 4-20 mA HART ou des passerelles d’interface de signal FOUNDATION Fieldbus, la boucle du transducteur conserve une bonne linéarité aux hautes fréquences. Les circuits de compensation thermique assurent un suivi de la compensation de soudure froide afin de stabiliser la précision de mesure lors des variations de température ambiante dans les limites de fonctionnement de -35 à +180 deg C.
Foire aux questions
Q : Quelles sont les limites d’exposition thermique prolongée de la tête de capteur PR6423/00N-030 ?
R : Le capteur prend en charge un fonctionnement continu de -35 à +180 deg C (-31 à 356 deg F) et peut tolérer des excursions thermiques de courte durée jusqu’à +200 deg C (392 deg F) pendant des périodes allant jusqu’à 5 heures.
Q : Comment fonctionne la détection sans contact par courants de Foucault pour surveiller le déplacement de l’arbre ?
R : La sonde génère un champ électromagnétique haute fréquence à son extrémité ; les mouvements physiques de la cible modifient les pertes dues aux courants de Foucault, produisant une variation de tension proportionnelle évaluée par les convertisseurs de signal en aval.
Q : Le capteur nécessite-t-il une alimentation externe directement au niveau de la tête de sonde ?
R : Non, la tête du transducteur inductif passif est pilotée et alimentée directement par une connexion coaxiale depuis un module convertisseur de signal externe.
Directives d’installation sur site
- Inspectez la zone de l’arbre cible afin de vérifier que l’état de surface est exempt de rayures, de faux-rond mécanique et de magnétisme résiduel.
- Montez la tête de sonde PR6423 dans son support sur le carter de la machine, perpendiculairement à l’axe de l’arbre en rotation.
- Réglez l’entrefer statique à l’aide de cales amagnétiques ou en mesurant la tension de polarisation de sortie statique avant de fixer le boîtier.
- Serrez le contre-écrou extérieur de fixation contre le support afin d’empêcher tout déplacement physique dû aux vibrations de la machine en fonctionnement.
- Acheminez le câble intégré du transducteur dans une gaine métallique rigide ou flexible mise à la terre, à l’écart des câbles de moteurs haute tension.
- Raccordez le blindage extérieur du câble à la barre de terre des instruments en point unique, à l’intérieur du coffret de raccordement sur site.
