Détails du produit

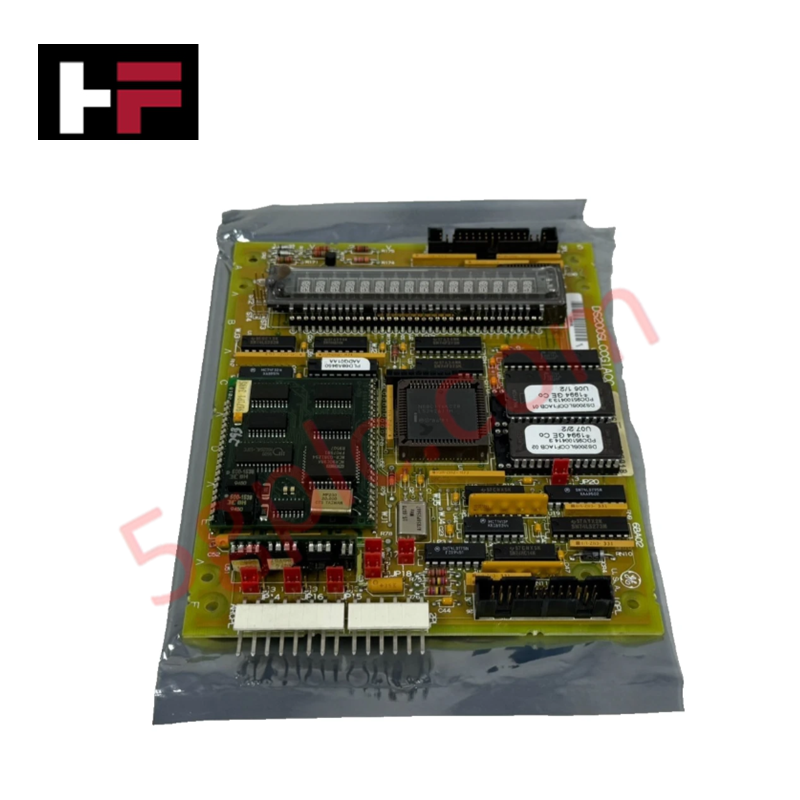

Configurée pour l'interfaçage réseau au sein des plateformes de commande de variateurs Mark V et de turbines, la GE DS200SLCCG3ADC (carte de communication LAN DS200SLCCG3) permet un échange direct de données physiques et un traitement local du contrôle.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DS200SLCCG3ADC |
| Marque | General Electric |
| Origine | Non spécifiée |
| Composants principaux | Processeur de contrôle LAN intégré (LCP), 2 cartouches mémoire EPROM |
Compatibilité contrôle industriel et firmware
Le DS200SLCCG3ADC utilise un processeur de contrôle LAN intégré (LCP) pour gérer l’échange de données via une RAM à double port. Pour une performance système déterministe, la vitesse de communication du bus backplane doit être vérifiée par rapport aux exigences de la carte de contrôle du variateur hôte. La compatibilité du firmware flash est régie par les deux cartouches EPROM remplaçables embarquées ; celles-ci doivent conserver une parité de révision avec le logiciel de la carte de contrôle du variateur afin d’assurer un filtrage stable des signaux réseau. Le module supporte à la fois des chemins de signal isolés et non isolés, nécessitant le respect des normes de mise à la terre pour maintenir l’échelle de densité E/S sans introduire de bruit électrique dans le bus de communication.
Questions fréquemment posées
Q : Comment l’interface de communication est-elle établie entre la carte et le contrôleur hôte ?
R : La carte utilise une RAM à double port pour tamponner les données entre le LCP et le processeur de contrôle du variateur. Cette configuration permet un accès mémoire simultané, facilitant une communication à haute vitesse sans cycles de sondage externes.
Q : Le clavier embarqué est-il nécessaire au fonctionnement du module ?
R : Le clavier alphanumérique détachable est un outil pour l’accès local au diagnostic et à la configuration. Il n’est pas requis pour que la carte exécute ses fonctions principales de communication, mais il fournit l’interface pour visualiser les réglages de contrôle système et les diagnostics.
Directives d’installation sur site
- Insertion physique : Assurez-vous que le module est solidement inséré dans l’emplacement désigné du coffret du variateur. Vérifiez l’engagement complet de toutes les broches pour éviter les erreurs de communication ou les coupures de signal intermittentes.
- Blindage et mise à la terre : La carte comporte des circuits isolés et non isolés. Assurez-vous de la terminaison correcte de tous les blindages de câbles à l’entrée du coffret pour prévenir les interférences électromagnétiques (EMI) qui dégraderaient le filtrage des signaux du LCP.
- Entretien de la mémoire : Utilisez des procédures antistatiques (ESD) lors de la manipulation des cartouches EPROM. Assurez-vous que les cartouches sont bien en place dans leurs sockets respectifs (U6/U7) pour maintenir l’intégrité logique.
- Contrôle diagnostic : Après l’installation, connectez le clavier pour vérifier l’état d’initialisation de la carte. Utilisez les points de test fournis pour valider les niveaux de tension si la négociation de communication échoue au démarrage du système.
