RÉFÉRENCE PRODUIT : CON041+PR6423/009-031-CN

TYPE DE PRODUIT : Capteurs de proximité

FOURNISSEUR DU PRODUIT : EMERSON


  • Pièces 100 % d'origine – Retours sans risque sous 30 jours
  • Garantie d'un an et support expert pour chaque commande

Détails du produit

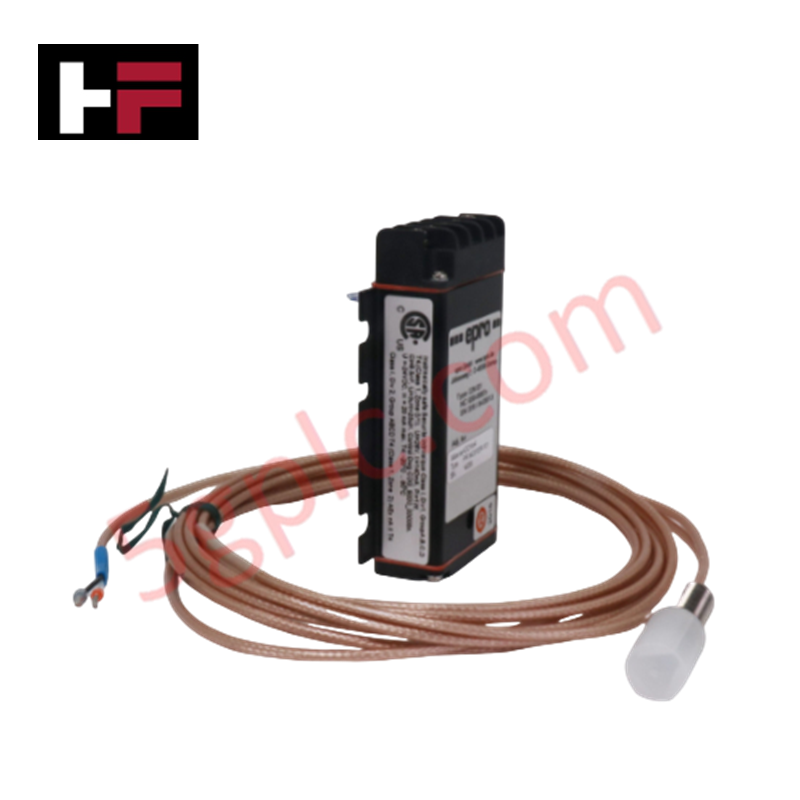

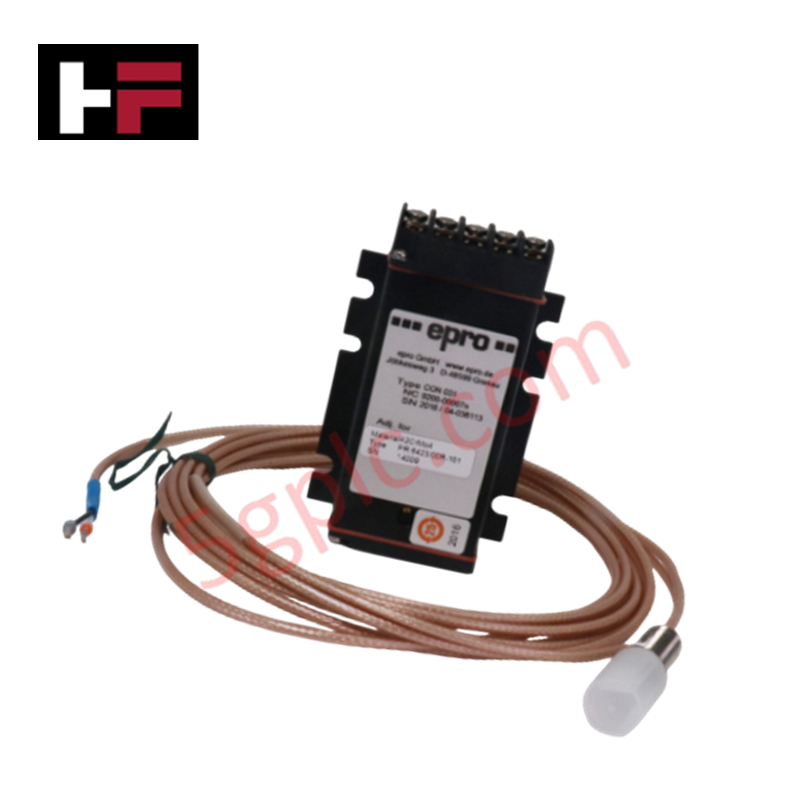

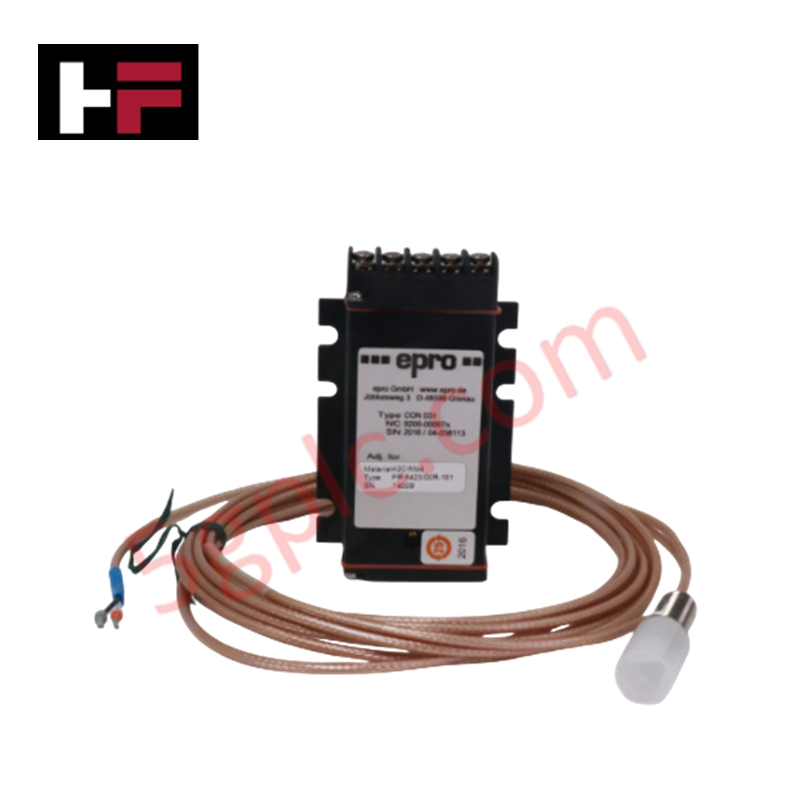

Le Emerson CON041+PR6423/009-031-CN, également répertorié sous l’appellation CON041 / PR6423 Proximity Sensors, est un composant matériel dédié à la mesure sans contact du déplacement et des vibrations d’arbre au sein des plateformes de surveillance des machines Emerson. L’ensemble intègre une sonde de transducteur de proximité inductif de 8 mm, un câble d’extension et un module convertisseur de signal CON041 appairé. En générant un champ électromagnétique haute fréquence à l’extrémité de la sonde, le système convertit les variations microscopiques de la distance avec la cible en signaux analogiques continus conditionnés, sans contact mécanique.

Spécifications matérielles

Paramètre Spécification
Modèle CON041+PR6423/009-031-CN
Marque Emerson
Origine États-Unis
Température de fonctionnement -35 à +180 °C (tête du capteur)
Consommation électrique Dissipation standard de la boucle
Tension d’alimentation 24 VCC nominale
Principe de mesure Proximité inductive à courants de Foucault
Diamètre de la tête de sonde 8 mm
Sensibilité / facteur d’échelle 7,87 V/mm (200 mV/mil)
Réponse en fréquence CC à 10 kHz
Matériau de la cible Acier ferromagnétique (standard 42CrMo4)
Matériau du boîtier Acier inoxydable (SST)

Protocole de boucle HART 4-20 mA et isolation des canaux

Le convertisseur de signal CON041 utilise une interface intégrée prenant en charge le protocole de boucle HART 4-20 mA afin de transmettre les variables de procédé ainsi que des données d’état diagnostiques continues sur des boucles de terrain à deux fils. L’isolation galvanique entre les canaux empêche les différences de potentiel en mode commun et les courants de boucle de terre d’interférer avec les signaux de déplacement haute fréquence dans les installations à racks multicanaux. Le conditionnement du signal intégré compense la dilatation thermique de l’ensemble de la sonde entre -35 et +180 °C, maintenant la linéarité du facteur d’échelle et la stabilité de la polarisation sur des cycles de fonctionnement prolongés.

Foire aux questions

Q : Quel est le rôle opérationnel principal du convertisseur de signal CON041 dans ce système de capteur ?

R : Le module CON041 conditionne l’oscillation haute fréquence de la sonde PR6423 en un signal de sortie linéaire au protocole HART 4-20 mA, directement proportionnel à la distance physique entre la sonde et la cible.

Q : Pourquoi le blindage correct du câble de signal est-il essentiel dans les boucles de terrain des capteurs de proximité ?

R : La mise à la terre continue du blindage en un seul point sur la terre de l’armoire empêche la captation de bruit électromagnétique et les boucles de potentiel de terre de dégrader la précision de la mesure dynamique des vibrations.

Directives d’installation sur site

Maintenez autour de l’extrémité de détection un rayon de dégagement métallique libre d’au moins 1,5 fois le diamètre de l’extrémité de la sonde afin d’empêcher que la géométrie métallique des parois latérales ne provoque une charge inductive parasite. Acheminez les conducteurs du capteur dans une gaine métallique rigide dédiée et mise à la terre, séparée des lignes d’alimentation CA, des sorties de variateurs de fréquence et des câblages haute tension. Raccordez le blindage du câble au châssis de la borne principale de terre technique en un seul point afin d’éliminer les boucles de terre parasites. Serrez les éléments de fixation de la sonde conformément aux couples standard et étanchéifiez les connecteurs de câble externes avec du ruban de silicone auto-amalgamant afin de préserver leur résistance à l’humidité et aux contaminants chimiques.


Informations supplémentaires

  • Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
  • Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
  • Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
  • Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
  • Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
  • Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
