Détails du produit

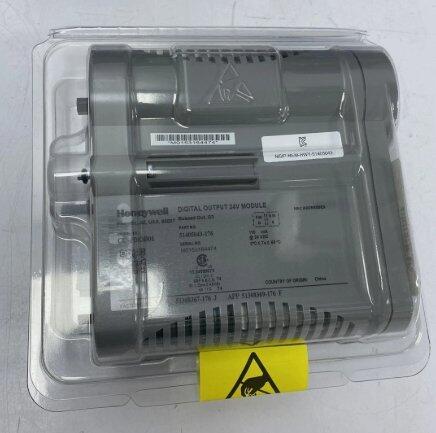

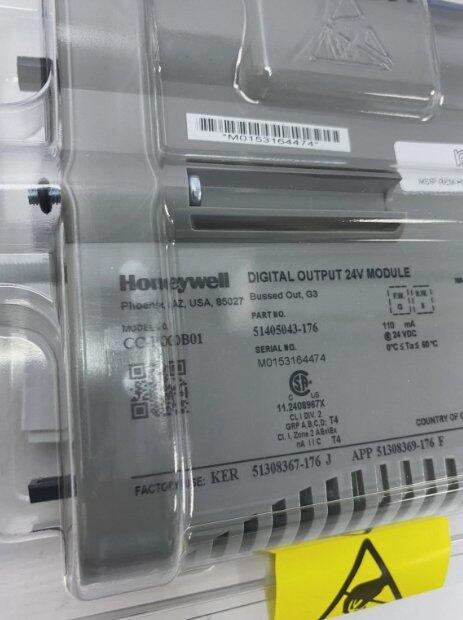

Le Honeywell CC-PDOB01 (51405043-175) est un module de sortie numérique haute performance à 32 canaux, conçu spécifiquement pour les systèmes de contrôle Honeywell série C300. Il assure une commutation fiable pour les applications d’automatisation industrielle, avec une tension de charge maximale de 30 VDC et des diagnostics internes intégrés.
Architecture principale et performances des sorties
Le module comporte 32 canaux de sortie TOR fonctionnant sous une tension nominale de 24 VDC, avec un courant de charge de 0,5 A par canal. L’isolation galvanique intégrée, prévue pour 1 500 VAC RMS ou $\pm1500$ VDC, protège l’électronique du contrôleur contre les transitoires côté terrain. Les performances de commutation se caractérisent par un temps d’activation et de désactivation maximal de 10 ms.
Fonctions de protection et de configuration
La sécurité opérationnelle avancée est assurée par une protection contre les courts-circuits sans fusible, qui coupe automatiquement l’alimentation en cas de défaut et rétablit automatiquement le fonctionnement une fois le défaut éliminé. Le module prend en charge des comportements configurables en état de sécurité, permettant aux sorties de conserver leur dernière valeur ou de passer à un état de sécurité prédéfini en cas de perte de communication ou de défaut du contrôleur. La configuration au niveau des canaux permet de choisir des modes de sortie à verrouillage, à impulsions ou à modulation de largeur d’impulsion, ainsi qu’une logique de sortie directe ou inversée.
Intégration système et redondance
Conçu pour s’intégrer nativement à l’architecture C300, le CC-PDOB01 prend en charge une redondance matérielle en option afin d’éliminer les points de défaillance uniques dans les boucles critiques. Des diagnostics internes complets surveillent en continu l’état du module afin de préserver l’intégrité des données sur le réseau de contrôle.
| Paramètre | Caractéristiques |
|---|---|
| Modèle | CC-PDOB01 |
| Référence | 51405043-175 |
| Marque | Honeywell |
| Série | Série C300 |
| Canaux de sortie | 32 |
| Tension de charge | 30 VDC maximum |
| Tension à l’état passant | 24 V typique (courant de charge à 0,5 A) |
| Courant de fuite à l’état bloqué | 0,5 $\mu\text{A}$ maximum |
| Temps d’activation/de désactivation | 10 ms maximum |
| Isolation galvanique | 1 500 VAC RMS ou $\pm1500$ VDC |
Foire aux questions
Q : Le CC-PDOB01 nécessite-t-il des fusibles externes pour la protection contre les courts-circuits ?
R : Non, le module est doté d’une protection contre les courts-circuits sans fusible, qui coupe automatiquement l’alimentation en cas de défaut et rétablit automatiquement le fonctionnement une fois le défaut éliminé.
Q : Ce module peut-il être configuré pour fonctionner en redondance ?
R : Oui, le module prend en charge des configurations de redondance en option afin d’améliorer la tolérance aux défauts dans les boucles de contrôle critiques de la plateforme C300.
Q : Quelles options d’état de sécurité sont disponibles en cas de défaut ?
R : Le module peut être configuré pour conserver sa dernière valeur de sortie ou passer à une valeur de sécurité prédéterminée en cas de défaut ou de perte de communication.
