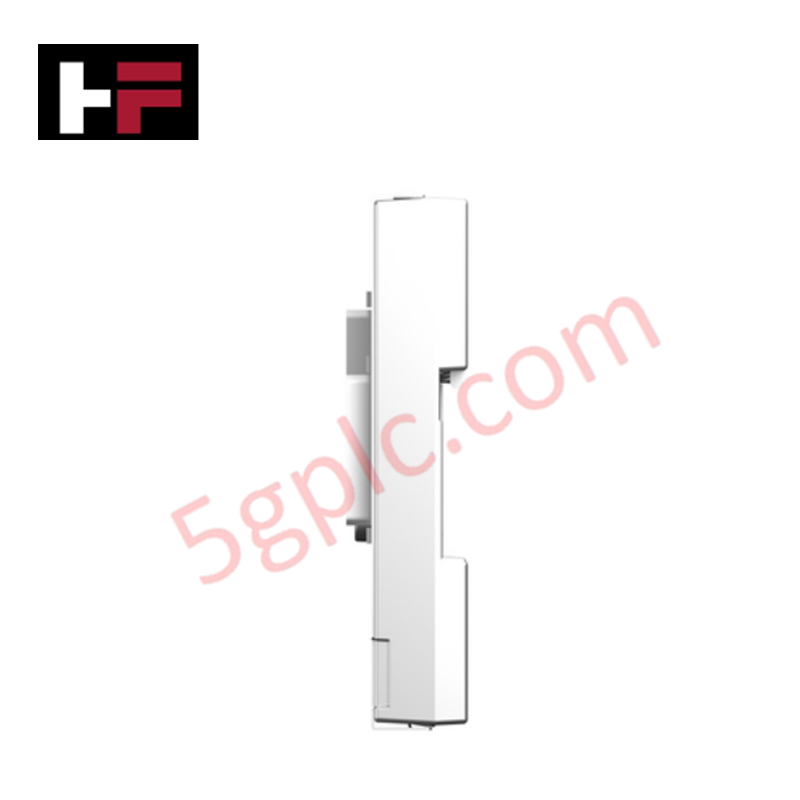

BMXXBP0600 | Schneider Electric | Châssis Modicon X80 à 6 emplacements pour bus X Backplane

Présentation du produit

Le BMXXBP0600 de Schneider Electric constitue l'ossature structurelle et électrique de la plateforme d'automatisation Modicon X80. Ce backplane Bus X à 6 emplacements coordonne la distribution d'énergie et l'échange de données en temps réel entre le processeur central, l'alimentation et les cartes d'instrumentation. Il sert de fondation physique principale pour construire des configurations PAC modulaires compactes et à haute vitesse dans les stations de pompage, les systèmes de convoyage, les armoires de surveillance environnementale et les lignes d'emballage.

Spécifications techniques

Avantages techniques

• Bus X intégré à haute vitesse sur backplane : Les systèmes d'automatisation modernes exigent un traitement rapide et déterministe des paquets de données à haute densité. Le BMXXBP0600 intègre un motif de piste rigide Bus X à haute vitesse sous le moulage protecteur, permettant un routage parallèle immédiat des données sur les 6 emplacements. Cette architecture matérielle permet au processeur principal BMXP34 de scanner simultanément les cartes numériques, analogiques et compteurs connectées sans aucun délai de transmission sur le backplane.

• Mode de fixation rigide à triple option : Les vibrations industrielles extrêmes à l'intérieur des armoires de compresseurs ou à proximité de machines de poinçonnage lourdes peuvent desserrer les composants modulaires, provoquant des arrêts intermittents coûteux du système. Ce rack résout ce problème en supportant trois méthodes robustes de montage mécanique. Les installateurs clipsent directement le châssis sur un rail DIN symétrique de 35 mm à l'aide de clips intégrés robustes, ou fixent le cadre structurel directement sur un panneau ou une plaque de sous-montage à l'aide de 4 vis industrielles M4, M5 ou M6 solides.

• Faible empreinte thermique : Des valeurs élevées d'auto-chauffage à l'intérieur d'enceintes scellées, non ventilées et classées IP accélèrent le vieillissement des composants et déforment les pistes des circuits imprimés. Le BMXXBP0600 intègre des pistes de connexion optimisées à faible impédance qui limitent la consommation électrique interne totale autonome à seulement 1,68 Watts. Cette consommation énergétique minimale réduit la dissipation thermique, maintenant des températures internes stables dans l'armoire.

• Extension intégrée du port XBE : Augmenter la capacité physique des emplacements nécessite souvent de jeter l'ancien matériel de montage ou de câbler des nœuds de communication externes complexes. Le BMXXBP0600 intègre une interface dédiée pour module d'extension XBE sur le bord droit du cadre. Ce port permet aux ingénieurs de brancher directement une carte d'extension BMXXBE1000 pour chaîner le signal Bus X vers des racks d'extension supplémentaires, augmentant ainsi l'empreinte physique des E/S sans retirer le backplane d'origine.

• Profil ultra-compact et peu profond : Les racks d'équipement profonds limitent l'installation dans des boîtiers de commande montés sur machine peu profonds ou des portes électriques à cadre pivotant. Avec une profondeur structurelle de seulement 0,7 pouce (19 mm), ce backplane est presque à fleur de la plaque arrière de l'armoire. Ce format à faible encombrement laisse suffisamment d'espace à l'avant pour faciliter les courbures de câblage sur site, les conduits de câbles lourds et les agencements propres des borniers.

FAQs

• Ce backplane BMXXBP0600 est-il un article 100 % neuf ?

  Oui. Nous fournissons ce produit strictement comme une unité 100 % neuve, scellée d'origine en usine. Il arrive dans sa boîte authentique Schneider Electric d'origine, complète avec des étiquettes de série à code-barres apposées en usine, des inserts anti-vibrations et des certificats internes de contrôle qualité.

• Le module d'alimentation occupe-t-il l'un des 6 emplacements standards ?

  Non. Le BMXXBP0600 dispose d'un emplacement d'alimentation dédié et séparé sur le côté gauche du châssis, conçu spécifiquement pour les alimentations de la série BMXCPS. Les 6 emplacements Bus X restent entièrement libres pour recevoir votre choix de processeurs BMXP34, d'entrées discrètes, de sorties analogiques ou de modules fonctionnels spécifiques.

• Quelles sont les principales consignes de mise à la terre pour l'installation de ce rack ?

  Pour éliminer les pics de bruit électrique et garantir des trames de données Bus X propres, vous devez relier la borne de mise à la terre intégrée sur le cadre du backplane directement à la barre de terre principale de votre armoire. Lors de la fixation de l'unité avec des vis, nettoyez toute peinture non conductrice ou film d'oxyde sur la surface du panneau pour assurer un contact métal sur métal propre.

• Puis-je mélanger d'anciens modules Modicon Premium ou Quantum dans ce backplane ?

  Non. Ce backplane présente un espacement physique des emplacements et une logique de bus interne conçus exclusivement pour l'architecture moderne de la plateforme Modicon X80 (y compris les cartes compatibles M340 et M580). Il n'accepte pas directement les modules matériels au format Quantum ou Premium hérités.
