Détails du produit

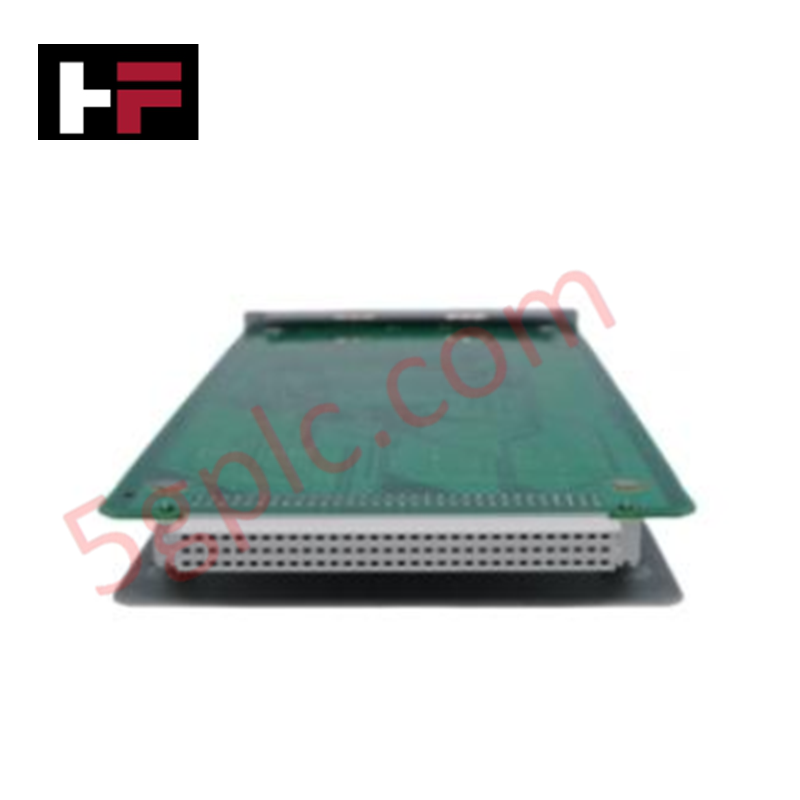

Le 3500/25-01-04-00 est un module Keyphasor amélioré à 2 voies et demi-hauteur, fabriqué par Bently Nevada pour le système de protection des machines 3500. Il reçoit les signaux de sondes de proximité ou de capteurs magnétiques et les convertit en signaux Keyphasor numériques de référence de phase afin de déterminer la vitesse de rotation de l’arbre et le calage de phase des modules de surveillance adjacents.
Traitement Keyphasor et extension des voies
Le module traite les signaux bruts des transducteurs pour générer des impulsions de synchronisation numériques précises lorsque le repère Keyphasor de l’arbre s’aligne avec la sonde du capteur. Un rack 3500 standard accepte jusqu’à quatre signaux Keyphasor en configuration normale, ou jusqu’à huit signaux lorsqu’il est utilisé avec une configuration de modules jumelés.
Interfaces de sortie et dimensions du module
Quatre sorties de signal Keyphasor tamponnées sont disponibles pour le diagnostic sur site : deux connecteurs de sortie coaxiaux accessibles sur le panneau avant et deux sorties arrière accessibles par des borniers de style européen. La carte d’E/S mesure 241,3 mm x 24,4 mm x 103,1 mm (9,50 po x 0,96 po x 4,06 po), pèse 0,46 kg (1,01 lb) et consomme typiquement 3,2 watts.
| Paramètre | Spécification |
|---|---|
| Modèle | 3500/25-01-04-00 |
| Marque | Bently Nevada |
| Type de produit | Module Keyphasor amélioré |
| Voies | 2 voies d’entrée |
| Transducteurs d’entrée | Sondes de proximité, capteurs magnétiques |
| Consommation électrique | 3,2 W typiquement |
| Connecteurs avant | 2 sorties Keyphasor coaxiales tamponnées |
| Connecteurs arrière | 2 sorties Keyphasor tamponnées sur bornier de style européen |
| Dimensions (H x W x P) | 241,3 mm x 24,4 mm x 103,1 mm (9,50 po x 0,96 po x 4,06 po) |
| Poids | 0,46 kg (1,01 lb) |
Foire aux questions
Q : Quels sont les principaux types de transducteurs connectés au module Keyphasor 3500/25 ?
A : Le module accepte les signaux d’entrée directement depuis des sondes de proximité ou des capteurs magnétiques.
Q : Combien de voies Keyphasor un rack 3500 peut-il gérer ?
A : Un rack 3500 accepte jusqu’à quatre signaux Keyphasor en configuration normale, ou jusqu’à huit signaux avec une configuration de modules jumelés.
Q : Où se trouvent les sorties de signal Keyphasor tamponnées sur le module ?
A : Deux sorties tamponnées coaxiales se trouvent sur le panneau avant, et deux sorties sur bornier de style européen sont disponibles à l’arrière.
