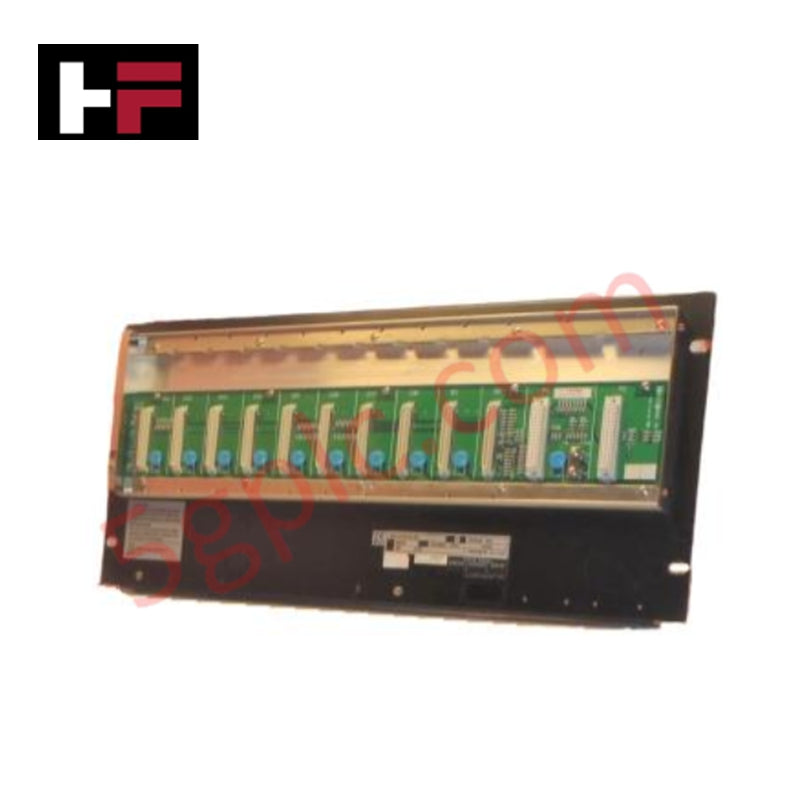

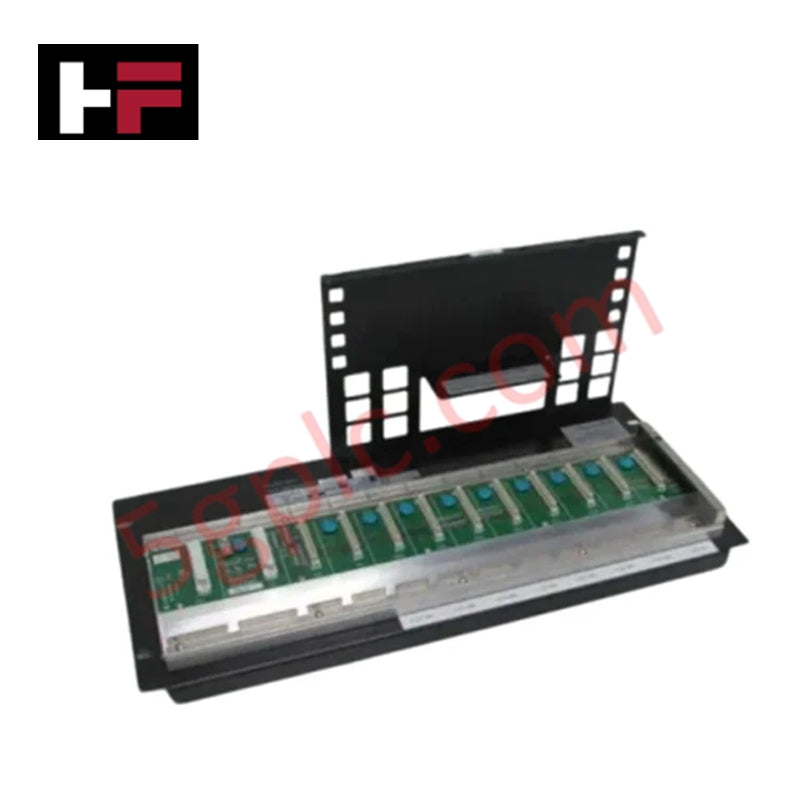

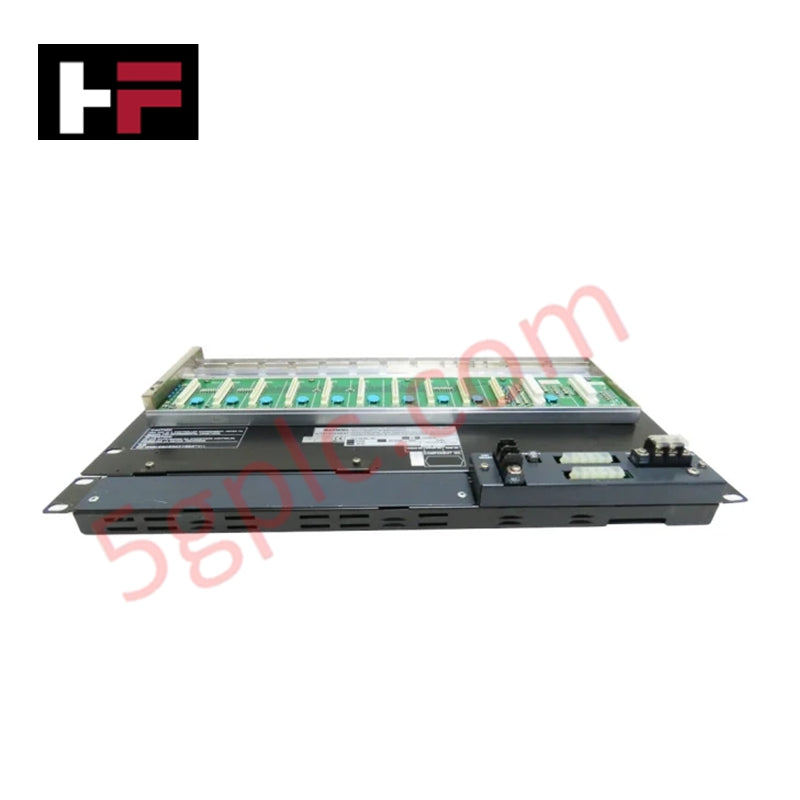

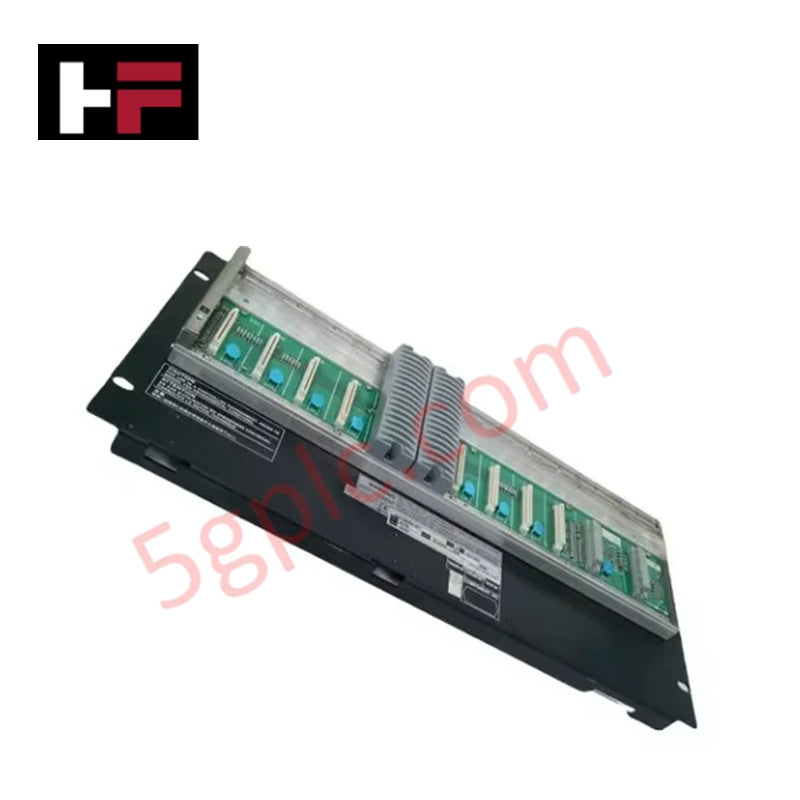

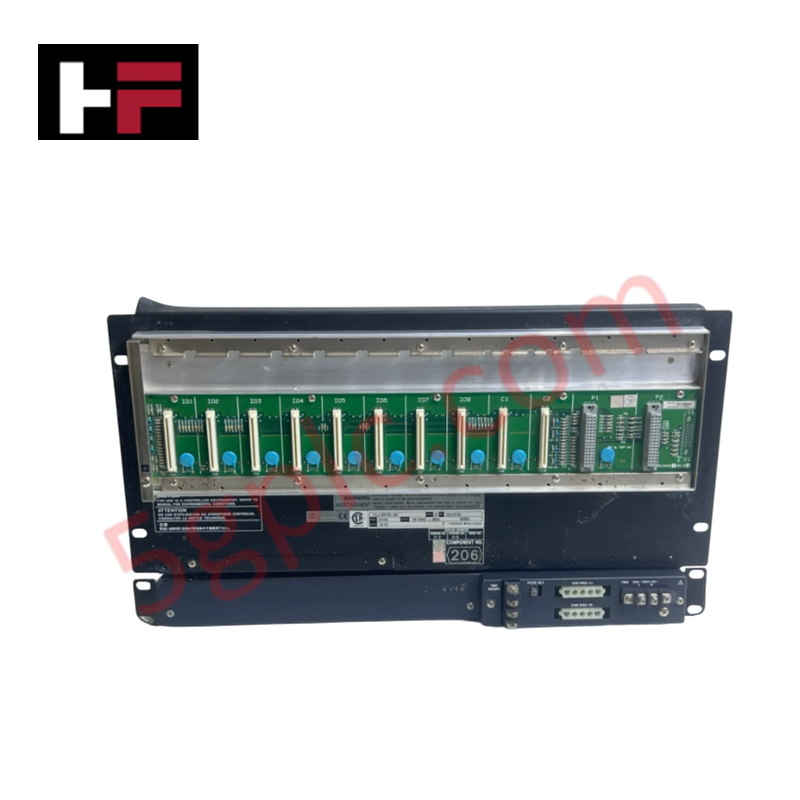

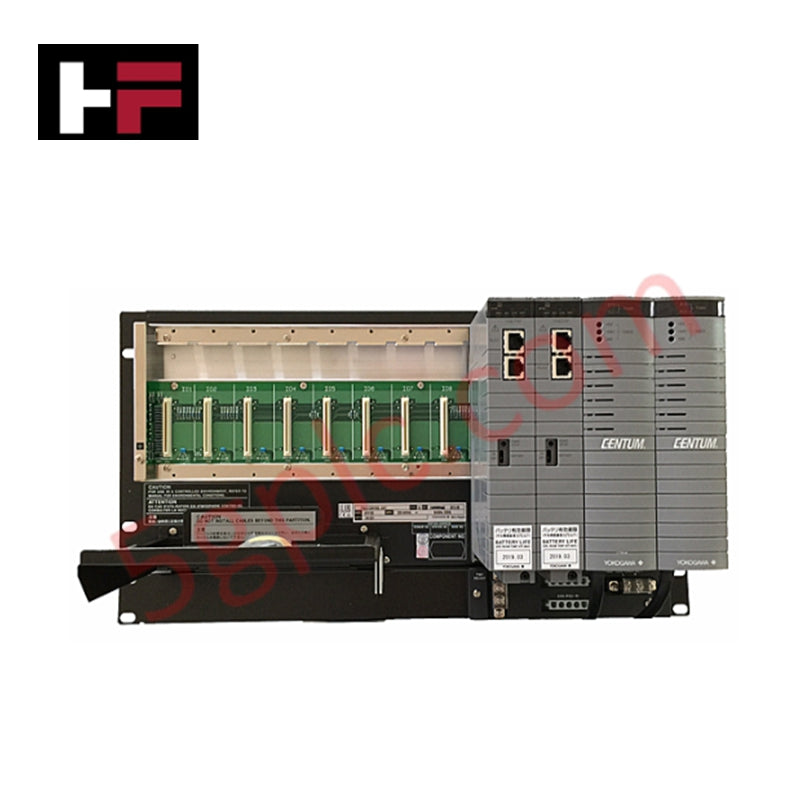

ANB10D-421 | Unité d'interface de nœud Yokogawa CENTUM VP

Présentation du produit

Le Yokogawa ANB10D-421 fonctionne comme une Unité d’Interface de Nœud (NIU) à haute disponibilité conçue pour le Système de Contrôle Distribué CENTUM VP . Ce module fait le lien entre les signaux d’E/S terrain et l’Unité de Contrôle Terrain (FCU) via une architecture de bus ESB à double redondance . Il fournit l’infrastructure physique pour accueillir et alimenter jusqu’à 8 modules FIO, garantissant une synchronisation continue des données entre le terrain et la salle de contrôle.

État : 100 % Neuf et Scellé d’Origine Usine.

Décomposition du numéro de pièce : ANB10D-421

Yokogawa utilise un système de suffixes structuré pour définir les spécifications électriques et de montage de la série ANB10D :

• ANB10D : Unité d’Interface de Nœud dupliquée (pour FIO).

• -4 : Alimentation électrique à double redondance 100-120 V AC.

• 2 : Type montage en rack 19 pouces avec bague isolante.

• 1 : Révision matérielle standard pour un traitement optimisé des signaux.

• CU2N/NDEL : Codes de variantes spécialisés pour types spécifiques de connecteurs de communication et normes d’étiquetage régionales.

Caractéristiques techniques

L’ANB10D-421 offre les paramètres techniques suivants pour l’intégration système :

• Type de bus : Bus ESB à double redondance

• Capacité E/S : Supporte jusqu’à 8 modules FIO (mélange analogique/numérique)

• Alimentation : 100-120 V AC @ 50/60 Hz (Redondante)

• Consommation électrique : 200 VA / 120 W (à 100-120 V AC)

• Dimensions : 90 x 120 x 60 mm

• Poids : 0,7 kg

• Température de fonctionnement : -20°C à +60°C

• Température de stockage : -40°C à +70°C

• Montage : Rack 19 pouces (vis M5 x 4 avec bague isolante)

• Pays d’origine : Japon

Avantages techniques

• Redondance sans interruption : L’unité utilise un chemin de bus ESB à double redondance. En cas de défaillance d’un câble de communication, le bus secondaire maintient instantanément le flux complet de données, évitant ainsi toute perturbation du processus.

• Immunité au bruit : L’intégration de bagues isolantes pour les vis de montage M5 isole électriquement l’unité du châssis du rack. Cela empêche les boucles de masse et les interférences électromagnétiques de corrompre les signaux analogiques sensibles 4-20 mA ou 0-10 V.

• Résistance aux environnements difficiles : Contrairement au matériel commercial standard, l’ANB10D-421 fonctionne de manière fiable jusqu’à -20°C. Cela permet une installation dans des armoires d’instruments distantes ou des armoires de terrain non climatisées.

• Empreinte compacte : Les dimensions de 90 x 120 x 60 mm maximisent la densité dans le rack. Les ingénieurs peuvent ainsi intégrer plus de points d’E/S dans une armoire 19 pouces standard, réduisant l’empreinte globale de la salle de contrôle DCS.

Questions fréquentes

• L’ANB10D-421 peut-il fonctionner sous une alimentation 220 V AC ?

  Le suffixe « -4 » indique une tension nominale de 100-120 V AC. Bien que Yokogawa propose des versions 220-240 V AC dans la même série, vous devez vérifier la tension spécifique de votre site avant d’alimenter une unité désignée « -4 ».

• Quel est le rôle de la bague isolante lors de l’installation ?

  La bague isolante empêche le contact électrique direct entre le châssis de l’unité et le cadre du rack. Cette isolation est essentielle pour maintenir la précision des signaux conforme à la norme E-E-A-T et protéger le module contre les défauts électriques au niveau de l’armoire.

• L’unité est-elle compatible avec les anciens systèmes CENTUM CS 3000 ?

  Oui, la série ANB10D conserve la compatibilité descendante avec les architectures FIO héritées, permettant des modernisations et extensions de nœuds sans interruption.
