Variateur de fréquence AC réglable Allen-Bradley 25A-D4P0N104 PowerFlex 523

Présentation du produit

Le Allen-Bradley 25A-D4P0N104 représente le cœur de la série PowerFlex 523, conçu pour offrir un contrôle moteur haute performance pour des machines autonomes. Ce variateur AC gère une entrée triphasée 480V et délivre un courant de sortie continu de 4,0 ampères, ce qui le rend idéal pour des applications moteurs de 1,5 kW (2,0 HP). Il combine des méthodes de contrôle sophistiquées—telles que le contrôle vectoriel sans capteur et le contrôle moteur à aimant permanent—avec un design compact et modulaire. Nous fournissons ce variateur en tant que 100% Neuf et Original, garantissant que votre installation reçoit un matériel scellé en usine avec un potentiel complet de durée de vie industrielle.

Décomposition du numéro de pièce

Le code alphanumérique 25A-D4P0N104 définit la configuration matérielle spécifique comme suit :

• 25A : Série PowerFlex 523

• D : Tension nominale 480V AC

• 4P0 : Courant de sortie 4,0 Ampères

• N : Boîtier IP20 / NEMA ouvert

• 104 : Module d’interface standard / Sans filtre CEM

Spécifications techniques

Cette unité PowerFlex 523 utilise les dimensions du cadre A et supporte des configurations d’E/S polyvalentes pour des tâches d’automatisation complexes.

• Fabricant : Allen-Bradley / Rockwell Automation

• Tension d’entrée : 380–480V AC, triphasé

• Puissance de sortie : 1,5 kW (2,0 HP)

• Courant de sortie : 4,0 A

• Méthodes de contrôle : V/Hz, contrôle vectoriel sans capteur (SVC), boucle fermée vitesse vectorielle, contrôle moteur PM

• Sécurité intégrée : Fonctionnalité Safe-Torque Off (STO)

• E/S discrètes : 5 entrées Sink/Source, 1 relais N.O., 1 relais N.C.

• E/S analogiques : 2 entrées (0-10V / 0-20mA), 1 sortie (0-10V / 0-20mA)

• Communication : RS485 intégré (Modbus RTU)

• Taille du cadre : Cadre A

• Boîtier : IP20 / NEMA UL type ouvert

Avantages techniques

• Densité optimisée du panneau : La capacité « Zero Stacking » permet une installation côte à côte sans espace de dégagement. Cette architecture réduit considérablement l’encombrement dans les armoires de commande surchargées, permettant aux ingénieurs d’intégrer plus de puissance dans des boîtiers plus compacts.

• Conformité sécurité renforcée : Le Safe-Torque Off (STO) intégré répond aux normes de sécurité mondiales sans nécessiter de contacteurs externes. Cette sécurité au niveau matériel empêche le variateur de générer un couple de rotation lors des arrêts d’urgence, protégeant le personnel et les machines.

• Positionnement précis avec PointStop : La technologie PointStop intégrée assure un positionnement constant des axes motorisés sans besoin d’un encodeur externe. Cette fonction résout le problème industriel courant d’obtenir des points d’arrêt répétables dans les applications de convoyage et de manutention.

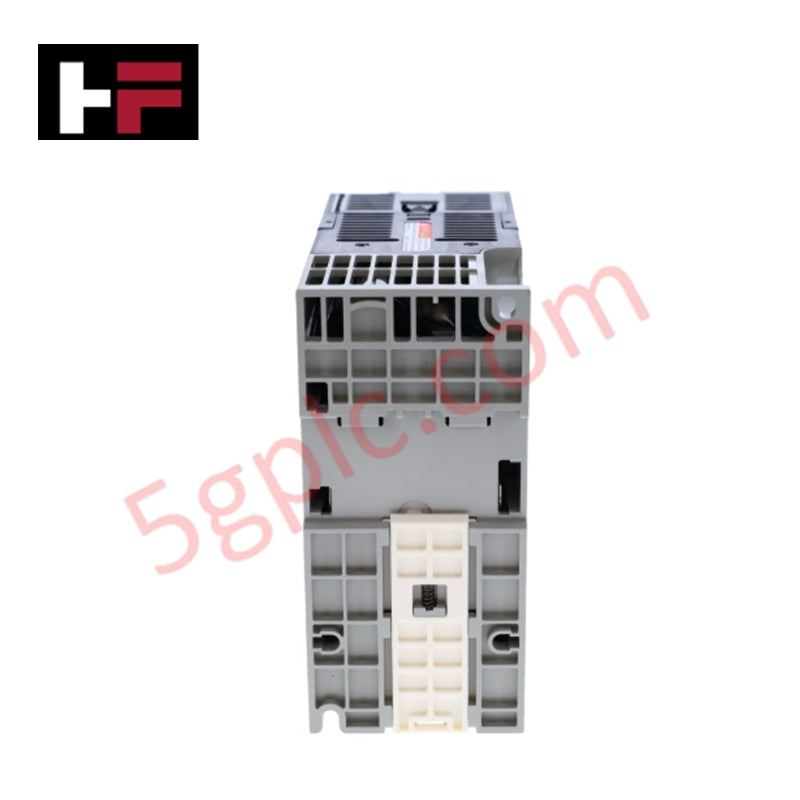

• Solutions de montage flexibles : Le variateur supporte à la fois le montage standard sur rail DIN et les méthodes traditionnelles de fixation par vis sur panneau. Cette flexibilité simplifie la modernisation des machines anciennes où l’espace de montage peut être non standard.

Questions fréquentes

• Le 25A-D4P0N104 peut-il contrôler des moteurs à aimant permanent (PM) ?

  Oui. Ce variateur inclut des algorithmes de contrôle spécialisés pour moteurs à aimant permanent, vous permettant d’améliorer l’efficacité énergétique et la performance en couple par rapport aux moteurs à induction standards.

• Quel est l’avantage du design modulaire ?

  Le PowerFlex 523 dispose d’un module puissance amovible et d’un module de contrôle. Cela vous permet d’effectuer le câblage et la configuration sur le module de contrôle pendant que le module puissance reste monté, réduisant considérablement le temps de mise en service et de remplacement.

• Cette unité inclut-elle un filtre CEM interne ?

  Non. Ce modèle spécifique (suffixe 104) ne comprend pas de filtrage CEM interne. Pour les environnements avec des exigences strictes en matière d’interférences électromagnétiques, vous devez installer un filtre de ligne externe pour respecter les réglementations locales CEM.

• Comment configurer les paramètres du variateur ?

  Vous pouvez utiliser le clavier intégré, le logiciel Connected Components Workbench (CCW) via le port USB du module de contrôle, ou la communication RS485. La connexion USB permet la configuration même lorsque le variateur n’est pas alimenté.
