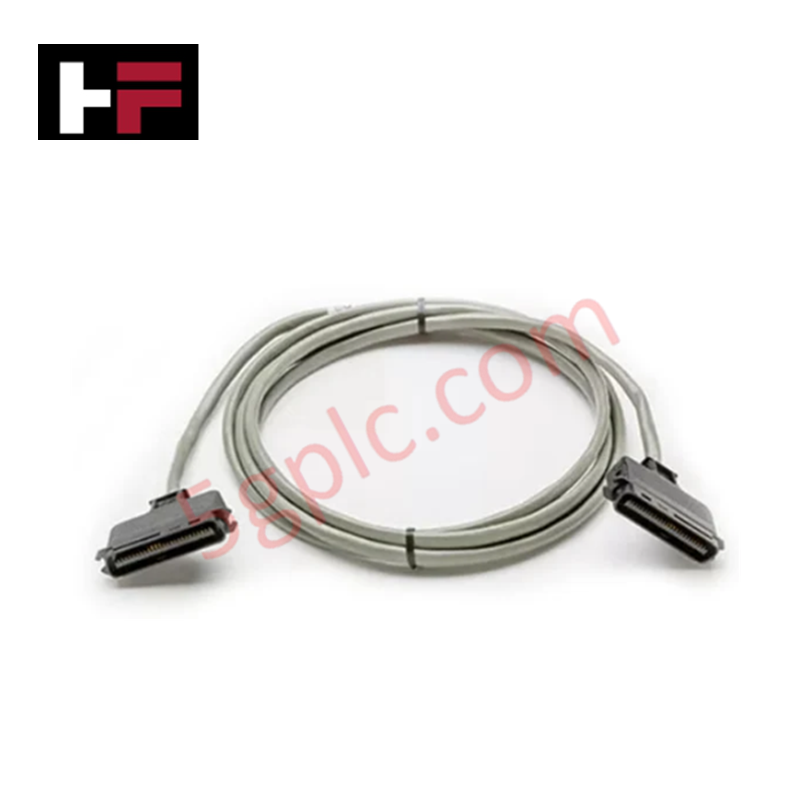

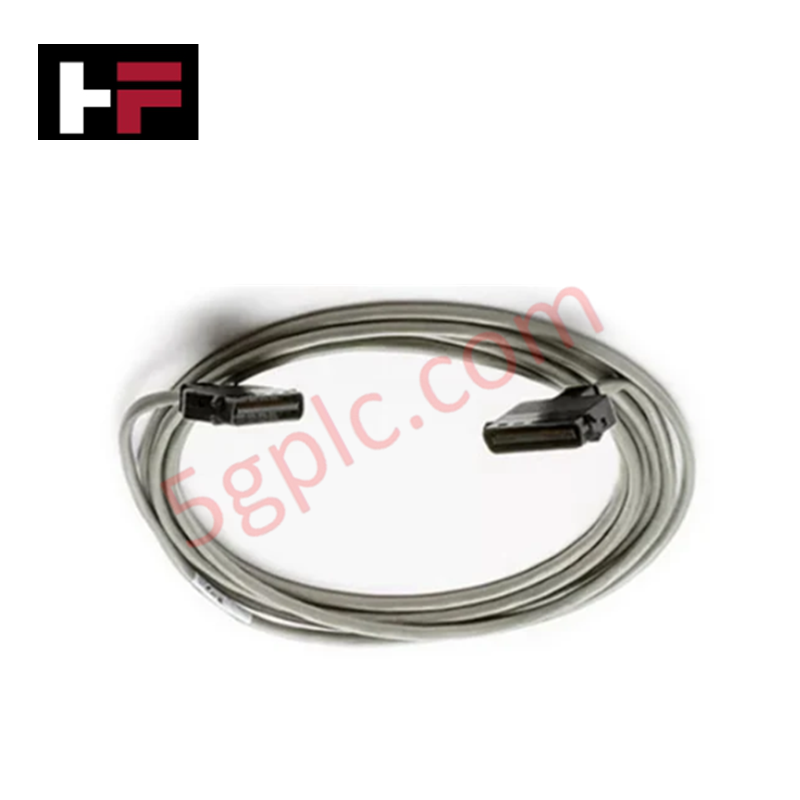

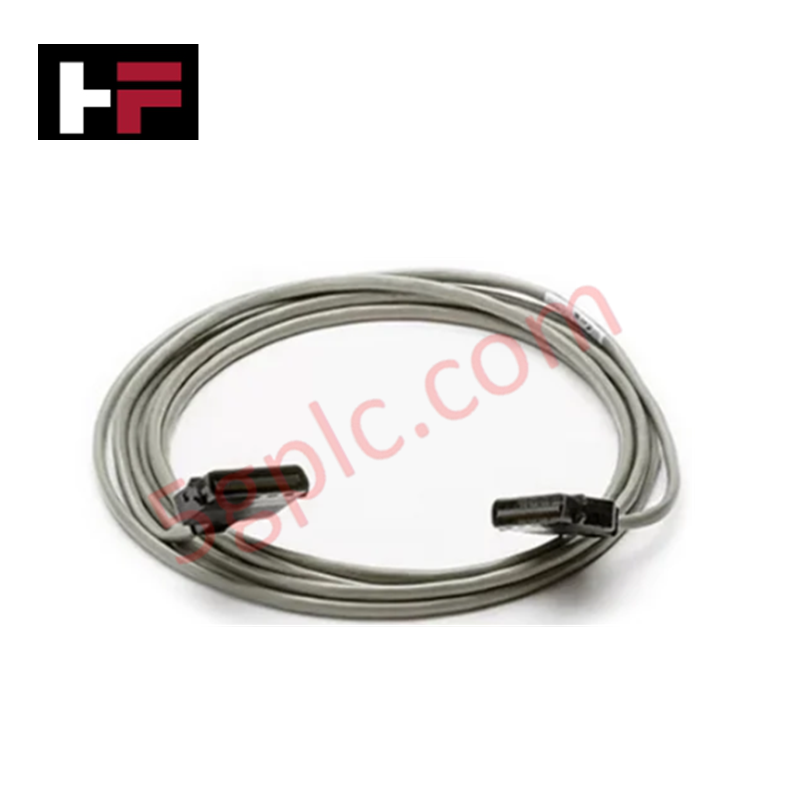

Câble d'interface à écran tactile Honeywell 51308047-100

Configuré pour la transmission du signal tactile dans les systèmes de contrôle TDC 3000 et Experion PKS, le Honeywell 51308047-100 (51308047 Câble d’interface tactile) assure une exécution physique/électrique directe. Il connecte les interfaces opérateur Universal Station directement au matériel du contrôleur, permettant un traitement en temps réel des entrées et une réponse du système.

Spécifications matérielles

Isolation canal à canal et intégrité du signal en boucle

Dans les architectures Honeywell Experion PKS et TDC 3000 héritées, la propagation du signal repose sur des chemins électriques à faible bruit pour éviter la corruption des données. Le câble d’interface 51308047-100 intègre des mécanismes de blindage interne pour atténuer les interférences électromagnétiques (EMI) générées par les câblages de boucle 4-20 mA HART à proximité, les racks d’E/S à haute densité et les alimentations à découpage. En maintenant une faible résistance des conducteurs et une impédance de signal fixe sur les lignes de la matrice tactile, cet assemblage limite les diaphonies et préserve l’intégrité du signal lors du fonctionnement continu de l’IHM.

Questions fréquemment posées

Q : Le câble 51308047-100 nécessite-t-il une alimentation externe ou un conditionnement actif du signal ?

R : Non. Le 51308047-100 est un interconnecteur physique passif conçu pour acheminer directement les signaux natifs du numériseur tactile entre la façade Universal Station et le nœud de traitement.

Q : Ce câble peut-il être installé ou déconnecté lorsque la Universal Station est sous tension ?

R : Pour éviter les décharges électrostatiques transitoires (ESD) ou les blocages de communication du contrôleur du numériseur, éteignez l’unité d’affichage ou déconnectez la carte contrôleur associée avant toute intervention sur le câble.

Consignes d’installation sur site

1. Inspectez l’assemblage du câble, les broches du connecteur et le matériel de verrouillage pour détecter tout dommage physique ou contamination avant le routage.
2. Faites passer le câble dans les chemins de câbles désignés du panneau de contrôle, en maintenant une séparation avec les lignes d’alimentation AC haute tension et les charges inductives lourdes pour éviter les perturbations du signal.
3. Alignez soigneusement les broches du connecteur avec le port correspondant sur le châssis Universal Station pour éviter de plier les contacts internes.
4. Serrez complètement toutes les vis papillon ou clips de retenue du connecteur pour assurer un contact électrique étanche aux gaz et une fixation résistante aux vibrations.
5. Vérifiez que le fil de drainage du câble et le blindage métallique extérieur sont mis à la terre conformément aux normes de mise à la terre des armoires système Honeywell.
