Détails du produit
Présentation du produit

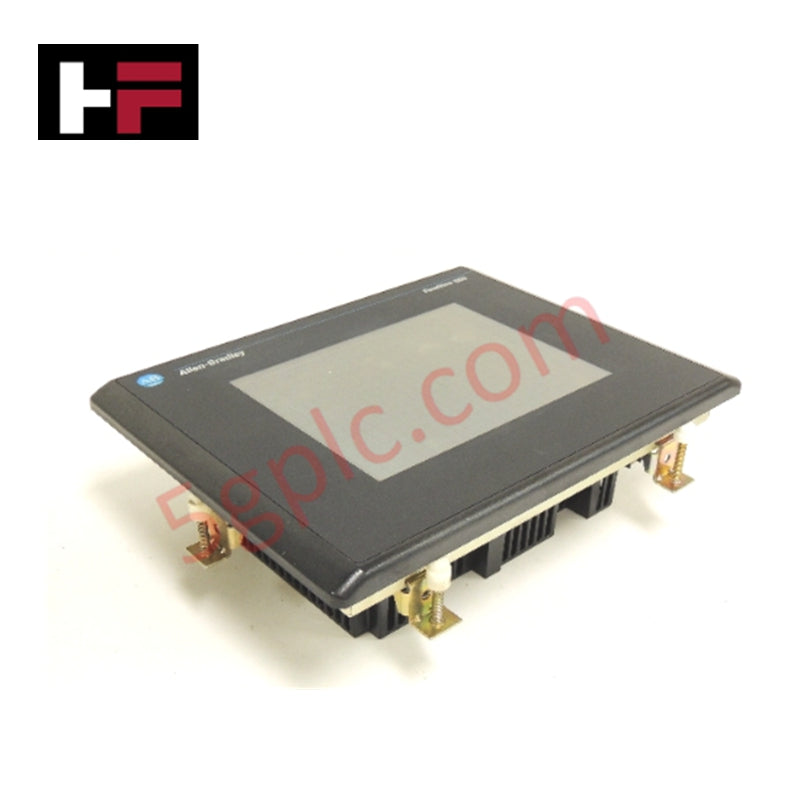

Le Allen Bradley 2711-T10C8L1 sert d’interface opérateur robuste dans la série PanelView Standard 1000. Cet appareil est équipé d’un écran couleur TFT à matrice active haute résolution de 10,1 pouces, permettant une visualisation complexe des processus industriels. Il utilise le protocole Data Highway Plus (DH+) pour faciliter une communication à haute vitesse avec les automates PLC-5 ou SLC 500. Nous fournissons ce terminal en tant que 100 % Neuf et Original, offrant un remplacement impeccable pour les infrastructures anciennes ou défaillantes.
Caractéristiques techniques
Le 2711-T10C8L1 utilise du matériel de qualité professionnelle pour garantir un contrôle et une visualisation précis :
| Caractéristique | Spécification |
| Fabricant | Allen Bradley |
| Gamme de produits | PanelView 1000 |
| Type d’écran | Couleur TFT à matrice active |
| Taille de l’écran | 10,1 pouces (211 x 158 mm) |
| Résolution | 640 x 480 pixels |
| Entrée opérateur | Écran tactile résistif analogique (384 cellules) |
| Communication | Data Highway Plus (DH+) & port imprimante RS-232 |
| Alimentation | 24 V CC (plage 18–32 V CC) |
| Mémoire non volatile | 1008 Ko (objets d’application, textes, bitmaps) |
| Durée de vie du rétroéclairage | 50 000 heures (demi-vie à 25 °C) |
| Indice de protection | NEMA 12/13, 4X (intérieur), IP54 |
Avantages techniques
Le 2711-T10C8L1 répond à des défis spécifiques d’intégration et de durabilité dans les environnements d’automatisation lourde :
-
Connectivité DH+ optimisée : Le port DH+ intégré permet une communication directe de nœud à nœud sur les réseaux hérités existants. Cela élimine le besoin de passerelles de protocole externes et réduit la latence du système.
-
Visualisation couleur haute définition : L’écran TFT 640 x 480 offre une clarté supérieure pour les icônes d’alarme complexes et les graphiques de tendance. Cela réduit les erreurs opérateur en fournissant des visuels à fort contraste dans des conditions d’éclairage variées.
-
Protection environnementale : Le terminal bénéficie d’un indice NEMA 4X (intérieur) et IP54. Il protège l’électronique interne contre les éclaboussures d’eau, la poussière tombante et les liquides non corrosifs, ce qui le rend adapté aux applications agroalimentaires ou de traitement des eaux usées.
-
Gestion efficace de la mémoire : Avec plus de 1000 Ko de mémoire non volatile, les ingénieurs peuvent stocker localement des graphiques bitmap complets et des textes multilingues, minimisant ainsi le trafic de données sur le bus de communication principal.
Questions fréquentes
-
Puis-je remplacer un PanelView 1000 avec clavier par ce modèle tactile 2711-T10C8L1 ? Oui, à condition de modifier la découpe du panneau. Bien que la logique interne reste la même, le modèle tactile nécessite un encombrement de montage différent des versions uniquement clavier. Vous devez également mettre à jour votre application PanelBuilder32 pour activer les cibles tactiles.
-
Comment gérer la connexion d’alimentation 24 V CC pour une utilisation sécurisée ? L’appareil accepte une plage d’entrée de 18 à 32 V CC. Nous recommandons d’utiliser une alimentation dédiée et filtrée pour isoler le terminal des parasites générés par les moteurs haute tension, ce qui évite les coupures intermittentes de communication ou le scintillement de l’écran.
-
Est-il possible d’imprimer des rapports directement depuis cet IHM ? Le 2711-T10C8L1 comprend un port imprimante RS-232 dédié. Vous pouvez configurer le terminal pour envoyer les journaux d’alarme et les rapports d’état directement à une imprimante série standard sans solliciter le processeur principal du PLC.
-
Une unité neuve est-elle livrée avec le rétroéclairage préinstallé ? Absolument. Nos unités 100 % neuves sont scellées en usine avec le rétroéclairage CCF installé et testé. Cela garantit que vous bénéficiez de la durée de vie opérationnelle complète de 50 000 heures dès le premier jour d’installation.
