Détails du produit
Présentation du produit

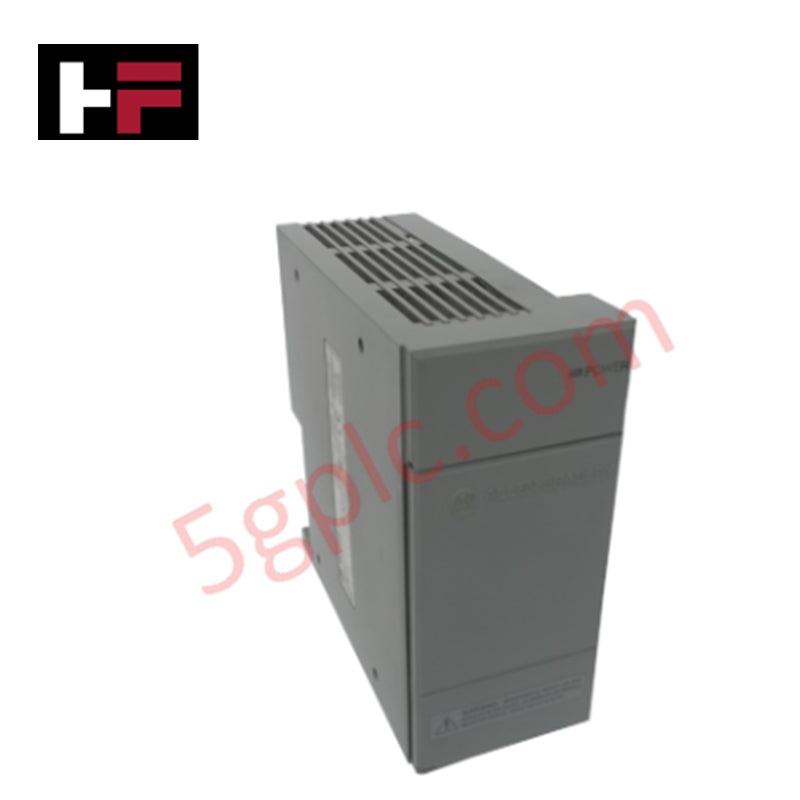

Le Allen-Bradley 1746-P1 est un module d’alimentation en courant alternatif compact conçu pour la série de régulateurs modulaires SLC 500. Il fournit une alimentation fiable au dos du châssis pour le processeur et les modules d’E/S, garantissant un fonctionnement stable du système dans des conditions industrielles variables. Supportant une large plage de tension d’entrée en courant alternatif et une capacité de sortie robuste, ce module d’alimentation assure une performance constante pour des configurations de commande petites à moyennes.
Caractéristiques techniques
-
Fabricant : Rockwell Automation
-
Marque : Allen-Bradley
-
Numéro de modèle : 1746-P1
-
Série : SLC 500
-
Type de produit : Module d’alimentation
-
Plage de tension d’entrée : 120–220 VCA
-
Fréquence d’entrée : 47–63 Hz
-
Puissance d’entrée : 42 W
-
Plage de tension de sortie : 18–30 VCC
-
Capacité de courant interne :
-
2 A à 5 VCC
-
0,46 A à 24 VCC
-
Courant sur le dos du châssis :
-
2 A à 5 VCC
-
0,46 A à 24 VCC
-
Courant d’appel : 20 A
-
Protection par fusible : 1746-F1 ou équivalent
-
Emplacement de montage : Installé dans l’emplacement le plus à gauche du châssis 1746
-
Dimensions (H x L x P) : 14,0 x 5,8 x 14,5 cm (5,5 x 2,3 x 5,7 po)
-
Poids : 0,9 kg (2 lb)
-
Température de fonctionnement : 0°C à +60°C (32°F à 140°F)
-
Température de stockage : -40°C à +85°C (-40°F à 185°F)
-
Humidité relative : 5–95 %, sans condensation
-
Méthode de refroidissement : Convection naturelle
Scénarios d’utilisation
Le Allen-Bradley 1746-P1 est couramment utilisé dans :
-
Des tableaux de commande basés sur SLC 500 nécessitant une entrée en courant alternatif et une sortie en courant continu sur le dos du châssis
-
L’automatisation des lignes de fabrication et d’assemblage
-
Les systèmes de commande de procédés avec des besoins moyens en E/S
-
La modernisation ou l’extension des systèmes Allen-Bradley SLC existants
Questions fréquentes
Q : Le 1746-P1 est-il compatible avec tous les modèles de châssis SLC 500 ?
R : Oui, il est compatible avec tous les châssis standard SLC 500, y compris 1746-A4, 1746-A7 et 1746-A10.
Q : Le 1746-P1 comprend-il une protection par fusible intégrée ?
R : Oui, il utilise le fusible 1746-F1 ou un composant équivalent pour la protection contre les surintensités.
Q : Où doit-on installer l’alimentation dans le châssis ?
R : Elle doit toujours être installée dans l’emplacement le plus à gauche du châssis 1746 pour un fonctionnement correct.
