Détails du produit

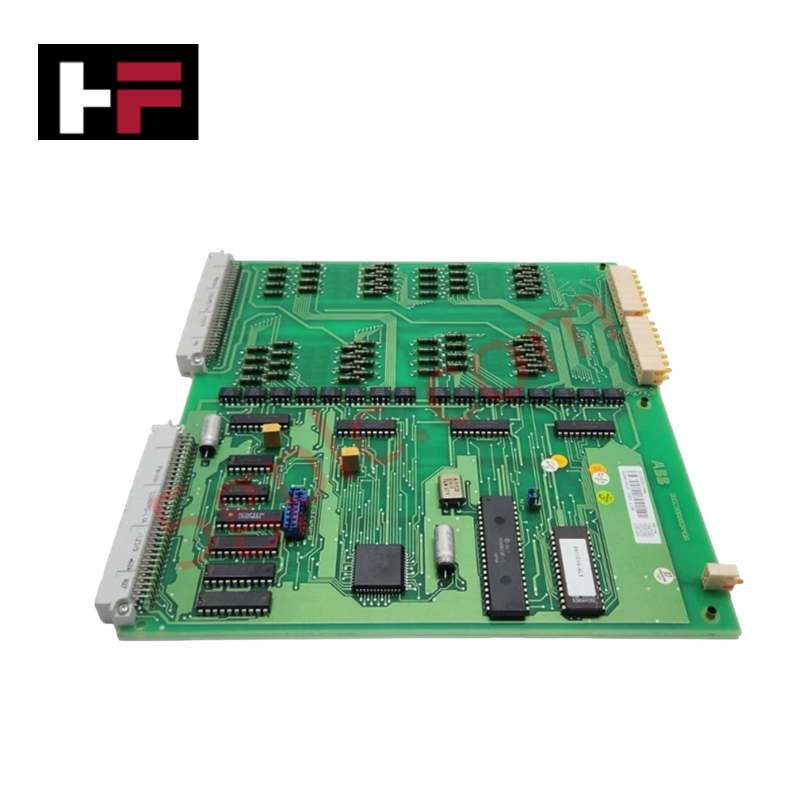

Configuré pour l’acquisition de signaux discrets et le traitement des états dans les systèmes ABB Advant Master, le ABB DSDI 110A 57160001-AAA (Modules d’entrée numérique DSDI 110A) assure une exécution physique/électrique directe.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | DSDI 110A |
| Code de commande | 57160001-AAA |
| Marque | ABB |
| Origine | Suède / Allemagne |
| Type de produit | Modules d’entrée numérique |
| Poids | 0,34 kg |
| Dimensions | Dimensions standard des cartes E/S pour sous-rack |
| Température de fonctionnement | 0 à 55 °C |
| Consommation électrique | Alimentation via le bus du sous-rack |
| Numéro tarifaire douanier | 85389099 |
| Catégorie DEEE | Produit hors champ DEEE |
Communication sur bus de fond de panier et mise à l’échelle de la densité E/S
La carte d’entrée numérique ABB DSDI 110A convertit les états des contacts terrain entrants en signaux logiques isolés pour l’adressage du contrôleur de processus. La communication parallèle sur le bus de fond de panier assure des taux de mise à jour des données élevés sur tous les canaux. La disposition standardisée de la carte permet une mise à l’échelle optimisée de la densité E/S dans les enceintes sous-rack, tout en maintenant une compatibilité exacte du firmware flash à travers les révisions matérielles systémiques.
Questions fréquemment posées
Q : Comment la carte DSDI 110A transfère-t-elle les signaux des contacts terrain vers le contrôleur central ?
R : Les canaux du circuit d’entrée opto-isolent les tensions d’état terrain entrantes et transmettent les signaux logiques conditionnés via le bus de fond de panier du sous-rack directement au module processeur.
Q : Le remplacement à chaud de la carte DSDI 110A est-il autorisé pendant le fonctionnement du rack système ?
R : L’alimentation du rack système doit être isolée ou l’emplacement spécifique désactivé avant l’extraction de la carte afin d’éviter les défauts de communication sur le bus de fond de panier et les transitoires électriques.
Consignes d’installation sur site
- Coupez l’alimentation de l’emplacement cible du sous-rack avant d’insérer ou de retirer la carte DSDI 110A.
- Alignez les bords de la carte avec les guides du sous-rack et poussez-la doucement jusqu’à ce que le connecteur multipin arrière s’enclenche dans le connecteur du fond de panier.
- Serrez les vis de fixation supérieures et inférieures sur la face avant pour assurer une continuité de masse solide du châssis et verrouiller contre les vibrations mécaniques.
- Faites passer le câblage d’entrée terrain dans des conduits séparés, éloignés des conducteurs d’alimentation AC, pour éviter les interférences électriques.
- Reliez les blindages des câbles terrain à la barre de masse du coffret avant de mettre sous tension.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
