Détails du produit

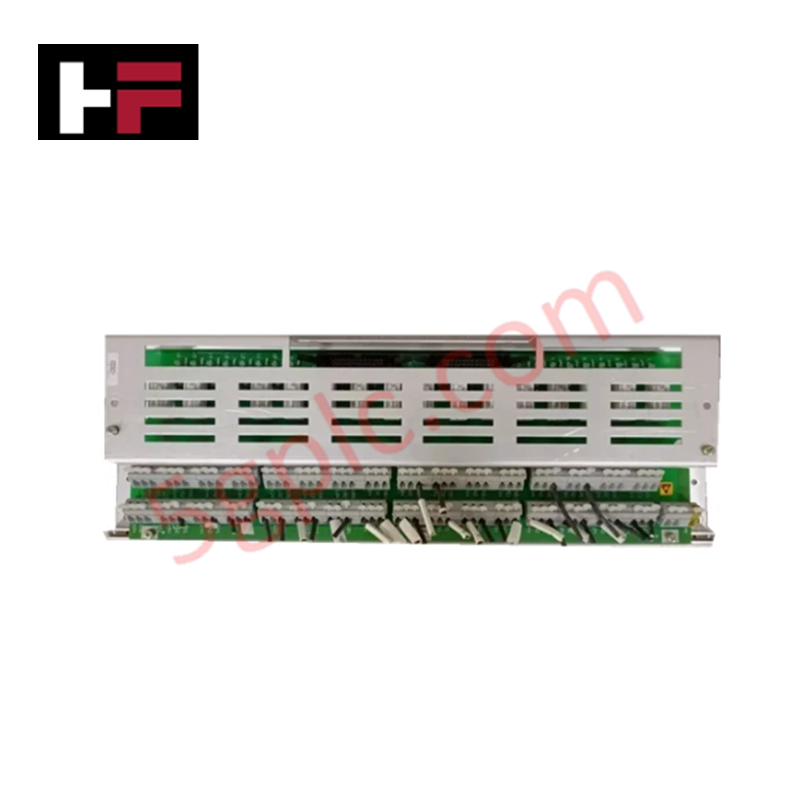

La ABB AR C093 AE01 HIEE300690R0001 sert de carte de sortie relais principale AR C093 AE01 utilisée pour exécuter la commutation électromécanique et l’isolation des signaux de sortie discrets sur les plateformes d’automatisation ABB. Elle convertit les commandes logiques numériques internes du bus en fermetures de contacts physiques pour piloter des relais d’interposition, des électrovannes et des circuits d’alarme externes. La carte traite des commandes de sortie binaire multi-canaux, offrant une isolation galvanique entre l’électronique du backplane système et les charges de contact externes sur le terrain.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | AR C093 AE01 HIEE300690R0001 |
| Marque | ABB |
| Origine | Suisse |
| Poids | 0,76 kg net (1,68 lbs) |
| Dimensions | 180 mm x 80 mm x 480 mm (7,09 po x 3,15 po x 18,90 po) |
| Température de fonctionnement | 0 à +60 °C (Stockage : -40 à +70 °C) |
| Consommation électrique | Alimentée via le bus du backplane du rack |
| Type de sortie | Contacts relais électromécaniques discrets |
| Isolation du signal | Isolation galvanique canal-vers-backplane |
| Format | Carte électronique montée en rack |
| Degré de protection | IP00 (installée dans un châssis/rack IP20) |
Vitesse de communication du bus backplane et montée en densité des E/S
La carte relais AR C093 AE01 augmente la densité des canaux de sortie dans les sous-racks système standard, fonctionnant sous une vitesse de communication synchronisée du bus backplane. La logique interne décode les adresses des trames de contrôle du processeur principal avec un délai minimal, exécutant simultanément les séquences d’excitation des bobines sur tous les canaux de sortie. Une isolation galvanique élevée entre canaux et entre canaux et bus protège la logique de traitement sensible des transitoires de tension sur le terrain et des pics de commutation inductive lors de l’activation des contacts relais.
Questions fréquemment posées
Q : La carte AR C093 AE01 peut-elle être retirée ou installée sous tension du backplane ?
R : Non. L’alimentation du backplane doit être complètement isolée avant d’insérer ou d’extraire le module afin d’éviter les arcs électriques aux connecteurs de bord et la corruption potentielle du trafic du bus système.
Q : Quels mécanismes protègent la logique interne des transitoires liés à la commutation des charges sur le terrain ?
R : La carte intègre des optocoupleurs et des circuits pilotes dédiés pour les bobines de relais qui assurent une isolation physique et électrique entre les contacts de commutation haute tension sur le terrain et les signaux de contrôle basse tension du backplane.
Q : Comment vérifier l’état fonctionnel des canaux de sortie relais individuels ?
R : Le statut des canaux est indiqué par des diodes électroluminescentes (LED) de diagnostic en façade qui s’allument lors de l’excitation de la bobine du relais de sortie correspondant.
Consignes d’installation sur le terrain
- Coupez l’alimentation du sous-rack et isolez toutes les sources de tension externes câblées au bornier avant d’insérer la carte dans son emplacement dédié du rack.
- Alignez les bords de la carte électronique avec les guides supérieurs et inférieurs du sous-rack, puis glissez la carte doucement jusqu’à ce que les connecteurs du backplane soient complètement engagés.
- Serrez les vis de fixation en façade pour sécuriser le module contre les vibrations et établir le contact de mise à la terre du châssis.
- Routage des câbles de sortie discrets séparément des câbles analogiques basse tension ou des bus de communication, en maintenant une distance minimale de 200 mm pour réduire les interférences inductives croisées.
- Connectez les charges inductives externes (comme les bobines d’électrovanne ou les contacteurs) avec des diodes de roue libre pour les circuits DC ou des suppressions RC pour les circuits AC aux bornes de terrain afin de limiter les arcs électriques et prolonger la durée de vie des contacts.
