Détails du produit
Description du produit

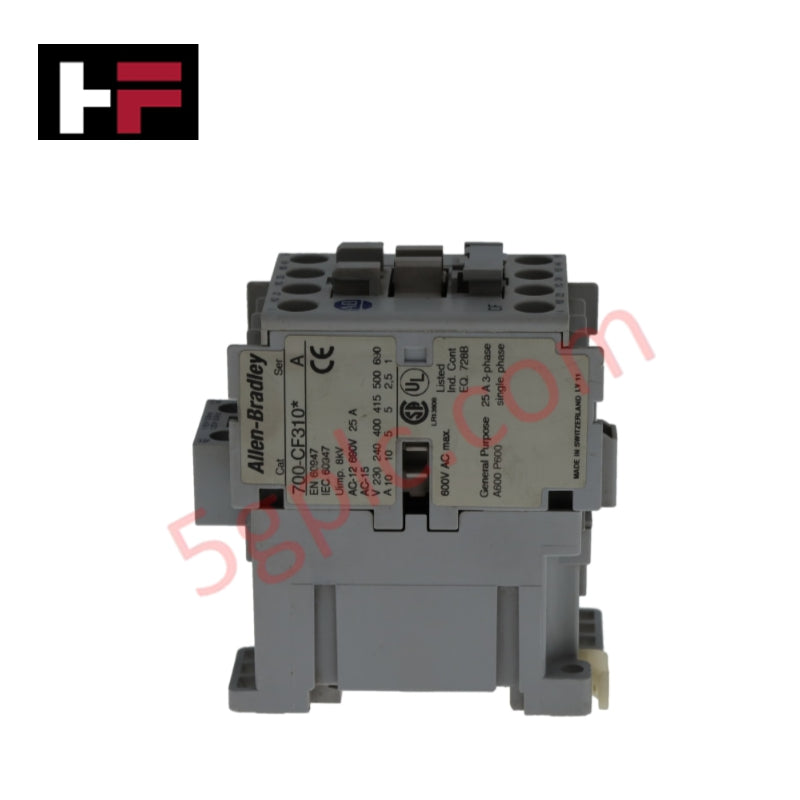

Le 700-CF310ED d'Allen-Bradley est un relais de commande DC industriel robuste conforme à la norme IEC, conçu pour un commutateur fiable et une longue durée de vie opérationnelle. Conçu pour une tension d'actionnement AC, ce relais s'intègre facilement dans des systèmes de commande montés sur rail DIN ou vissés, offrant une grande endurance mécanique et des performances électriques élevées dans des environnements industriels exigeants.
Spécifications techniques
-
Fabricant : Allen-Bradley
-
Modèle : 700-CF310ED
-
Type de produit : Relais de commande DC industriel IEC
-
Type de tension pour l'actionnement : AC
-
Tension d'alimentation de commande nominale : 110V 50 Hz / 120V 60 Hz
-
Méthode de montage : Rail DIN ou vissé
-
Fréquence nominale : 50/60 Hz
-
Configuration des contacts : 3 normalement ouverts (NO), 1 normalement fermé (NC)
-
Type de connexion : Borniers à vis
-
Durée de vie mécanique : 15 000 000 opérations
-
Durée de vie électrique : 1 500 000 opérations @ 240V/3A AC-15
-
Résistance aux impulsions nominale (Uimp) : 6 kV
-
Délai d'ouverture (avec diode externe) : 70–125 ms
-
Résistance aux chocs : 30 G (multidirectionnel)
-
Résistance aux vibrations : Statique >2 G ; en fonctionnement <5 G (sans dysfonctionnement)
-
Température ambiante : Stockage -55°C à 80°C (-67°F à 176°F)
-
Altitude maximale : 2000 m au-dessus du niveau de la mer
Caractéristiques principales
-
Haute durabilité : Conçu pour des millions d'opérations mécaniques et une longue durée de vie électrique
-
Montage polyvalent : Compatible avec le montage sur rail DIN et panneau pour une intégration flexible
-
Configuration robuste des contacts : 3 contacts NO et 1 contact NC permettant une logique de commande complexe
-
Fiable en environnements difficiles : Haute résistance aux chocs et vibrations avec une tenue aux impulsions de 6 kV
-
Conception conforme IEC : Adapté aux normes et applications industrielles mondiales
Applications
-
Commande de moteur : Intégration dans les circuits de commande de moteurs AC pour la commutation et la surveillance
-
Automatisation industrielle : Assure un fonctionnement fiable du relais dans les processus automatisés
-
Tableaux de commande : S'intègre dans des conceptions compactes de tableaux de commande avec montage sur rail DIN ou vissé
-
Commutation de signaux : Supporte la commutation haute précision pour les signaux de commande et de surveillance
FAQ / Comparaison de modèles
-
Q : Le 700-CF310ED peut-il gérer des tensions plus élevées ?
R : Il est conçu pour une commande en AC de 110–120V ; des tensions plus élevées peuvent nécessiter une protection supplémentaire. -
Q : Comment se compare-t-il au modèle 700-CF320 ?
R : Le 700-CF310ED possède légèrement moins de contacts mais est optimisé pour la commande DC avec une durée de vie mécanique plus longue.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
