Détails du produit

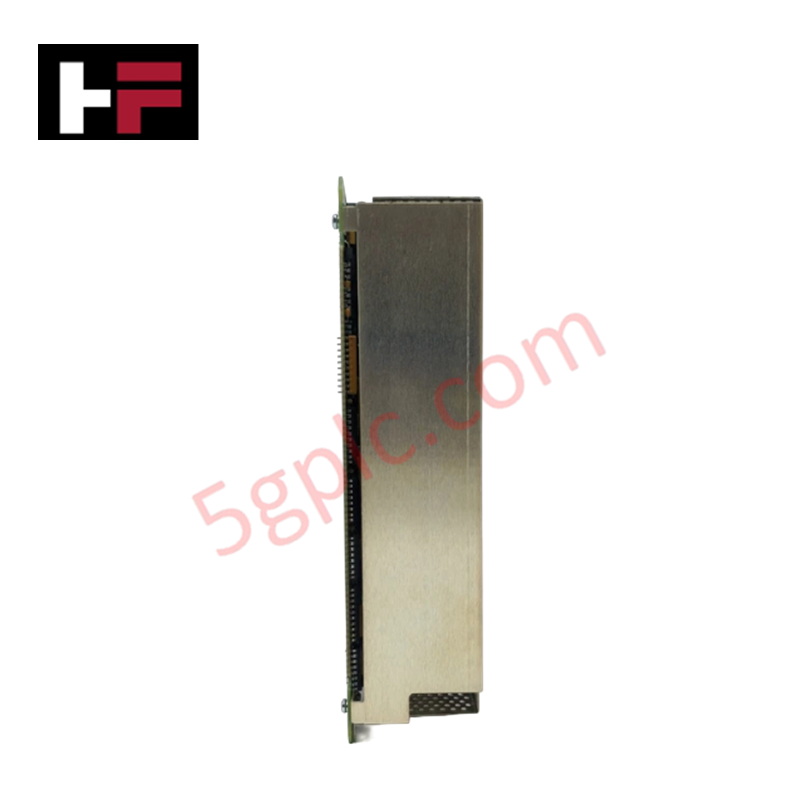

Le Honeywell 9010-036, également référencé sous le nom de 9010-036 Module Processeur Logique, fonctionne comme un composant matériel dédié à l'exécution rapide de la logique et au traitement des signaux numériques de terrain dans les plateformes de contrôle de processus Honeywell 9200e.
Spécifications matérielles
| Paramètre | Spécification |
|---|---|
| Modèle | 9010-036 (Numéro de pièce : 508655-001) |
| Marque | Honeywell |
| Origine | USA / Fabrication mondiale |
| Poids | 0,5 lbs (0,23 kg) |
| Dimensions | 9,5 x 2,5 x 0,75 pouces |
| Température de fonctionnement | 0 à +60 °C |
| Consommation électrique | Alimenté via le rail du backplane |
| Fréquence d’horloge | 10 MHz |
| Mémoire embarquée | 128 Ko RAM |
| Capacité E/S | 16 entrées numériques, 8 sorties numériques |
Protocole de boucle 4-20 mA HART et conditionnement d’isolation des canaux
Le module processeur logique 9010-036 exécute la logique de contrôle définie par l’utilisateur de manière séquentielle à une fréquence d’horloge de 10 MHz, accédant à son espace mémoire RAM de 128 Ko pour mettre à jour les états du système et gérer les canaux d’E/S physiques. Conçu pour une intégration dans les architectures industrielles Honeywell, le processeur communique directement via le backplane du système pour agréger les signaux d’entrée discrets et mettre à jour les canaux de sortie.
Lorsqu’il est connecté à des boucles de processus multicanaux, telles que des transmetteurs fonctionnant selon le protocole de boucle 4-20 mA HART, le système de traitement s’appuie sur une isolation galvanique entre canaux au sein des assemblages d’E/S analogiques associés. Cette structure supprime les bruits en mode commun et empêche les différences de potentiel de terre de corrompre l’exécution interne du bus ou d’endommager les composants logiques au niveau de la carte.
Questions fréquemment posées
Q : Quels canaux d’E/S physiques sont directement intégrés dans le matériel 9010-036 ?
R : Le module intègre 16 points d’entrée numériques et 8 points de sortie numériques sur son interface physique.
Q : Quelle est la fréquence d’horloge et la capacité mémoire RAM du processeur 9010-036 ?
R : Le processeur fonctionne à une fréquence système de 10 MHz et dispose de 128 Ko de RAM embarquée pour l’exécution des programmes et la mise en mémoire tampon des données.
Q : Le remplacement à chaud est-il autorisé pour le module 9010-036 pendant le fonctionnement actif du backplane ?
R : Non, l’alimentation du backplane doit être complètement isolée et hors tension avant d’insérer ou de retirer le module afin d’éviter les transitoires sur le bus du backplane.
Consignes d’installation sur site
- Déconnectez toutes les sources d’alimentation du rack et les câbles de terrain avant d’insérer ou d’extraire le module.
- Utilisez un bracelet antistatique relié à la masse du châssis du panneau lors de la manipulation physique de la carte électronique.
- Glissez le module dans les emplacements de la cage à cartes jusqu’à ce que les connecteurs à broches du backplane soient complètement engagés avant de serrer les fixations.
- Routage séparé des câbles d’entrée/sortie numériques des câbles AC haute tension pour minimiser le couplage électromagnétique.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
