Détails du produit

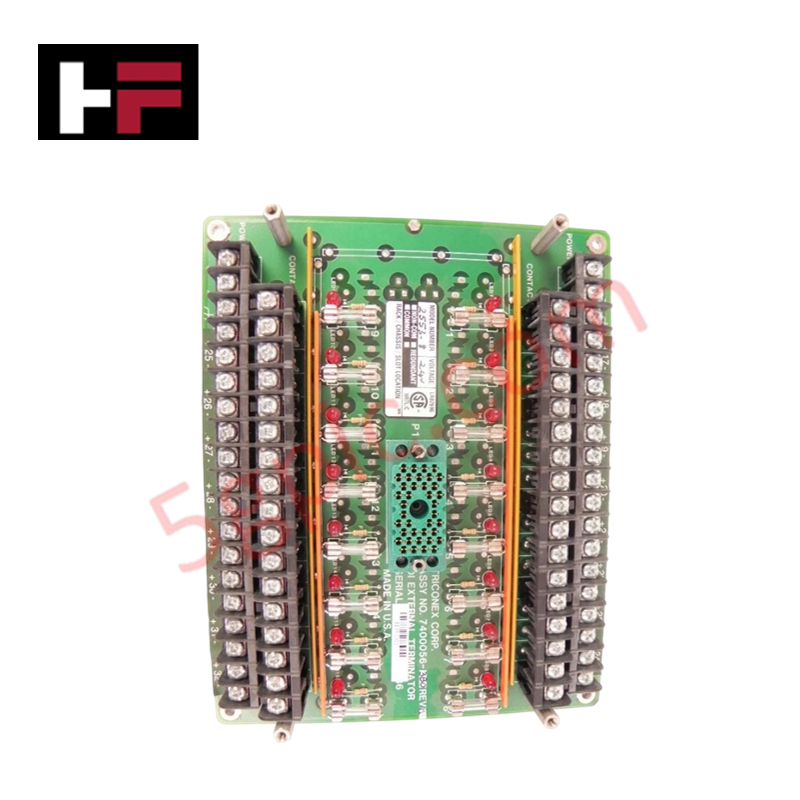

Le 7400058-380 de Triconex (également identifié par la désignation de module 2553-8) est une carte de raccordement de terrain à 32 voies, conçue pour le conditionnement des signaux et la gestion des connexions au sein des systèmes instrumentés de sécurité Triconex. Elle relie les dispositifs d’entrée de terrain au châssis principal du contrôleur tout en maintenant une isolation galvanique entre les voies.
Caractéristiques des voies et capacités de tension
La carte prend en charge jusqu’à 32 voies d’entrée discrètes et accepte les signaux de contact sec, de contact humide et les impulsions. Elle fonctionne sur une plage de tension élevée de 90 à 155 VAC/VDC, avec un courant d’entrée de 6 à 9 mA par voie, ce qui permet le raccordement direct d’interrupteurs et de capteurs discrets de terrain à la tension du réseau.
Isolation et diagnostic
Pour protéger les modules logiques et supprimer les transitoires électriques, la carte de raccordement offre une isolation point à point des voies de 1500 à 2500 VDC. Son architecture matérielle intègre des fonctions de diagnostic permettant de surveiller l’état des boucles et prend en charge la maintenance des modules remplaçables à chaud sans interrompre le fonctionnement du système.
| Paramètre | Spécification |
|---|---|
| Modèle | 7400056-380 |
| Marque | Triconex |
| Type de produit | Cartes de raccordement |
| Module compatible | 2553-8 |
| Voies d’entrée | 32 |
| Types de signaux pris en charge | Contact sec, contact humide, impulsion |
| Plage de tension d’entrée | 90-155 VAC/VDC |
| Plage de courant d’entrée | 6-9 mA |
| Isolation point à point | 1500-2500 VDC |
| Consommation électrique | 2.9 W |
| Dimensions | 173 x 117 x 48 mm |
| Poids à l’expédition | 1.35 kg |
Foire aux questions
Q : Quels types de signaux peuvent être raccordés directement à la carte de raccordement Triconex 7400056-380 ?
R : La carte prend en charge 32 voies d’entrée discrètes acceptant les signaux de contact sec, de contact humide et les impulsions, dans une plage de tension de 90 à 155 VAC/VDC.
Q : Quelle est la tension d’isolation des voies de cette carte de raccordement ?
R : La carte offre une isolation point à point comprise entre 1500 VDC et 2500 VDC afin de protéger contre les boucles de masse et les transitoires dus aux perturbations industrielles.
Informations supplémentaires
- Pièces 100 % d'origine : Tous les produits sont originaux et authentiques, garantissant des performances industrielles fiables.
- Garantie de remboursement de 30 jours : Retournez tout article en stock dans les 30 jours dans son emballage d'origine non ouvert pour un remboursement complet (hors frais de port et frais).
- Garantie de 12 mois : Couvre les défauts de matériaux ou de fabrication ; exclut les mauvais usages, l'usure normale ou les modifications non autorisées.
- Expédition mondiale : Nous expédions via USPS, UPS, FedEx et DHL. Les délais de livraison varient selon le pays et peuvent être soumis à des frais de douane ou d'importation.
- Assistance & Contact : Une assistance technique et garantie est disponible à tout moment. Contactez-nous ici : Contact.
- Conseils d'achat : Vérifiez attentivement les spécifications et la compatibilité du produit avant de commander pour assurer une application correcte.
Guide technique et d'achat
Comprendre les causes profondes du passage imprévu des automates programmables en mode arrêt dans l’automatisation industrielle
Les automates programmables industriels modernes gèrent leur fonctionnement au moyen de différents états opérationnels : Marche, Arrêt, Démarrage et Maintien. À la mise sous tension, l’automate initialise les registres mémoire en mode Arrêt avant de passer brièvement en mode Démarrage. Durant cette phase, les autodiagnostics internes vérifient l’intégrité du système, tant au niveau du matériel que des programmes utilisateur. Si l’automate ne détecte aucune défaillance critique, il passe en mode Marche pour exécuter le programme de contrôle en continu. Toutefois, toute anomalie grave du système ramène immédiatement l’unité centrale en mode Arrêt afin d’éviter tout comportement imprévisible des machines dans l’usine.
Conception des interfaces homme-machine : guide essentiel pour le choix des IHM, la visualisation et l’intégration des systèmes de contrôle
Les interfaces homme-machine (IHM) constituent la principale fenêtre opérationnelle sur les systèmes complexes d’automatisation industrielle. Les IHM modernes convertissent les données brutes des machines en affichages graphiques clairs, permettant aux opérateurs de superviser en temps réel des processus de fabrication entiers. Au lieu de s’appuyer sur des panneaux de commande physiques remplis d’interrupteurs câblés, les ingénieurs programment des écrans interactifs à l’aide de graphiques intuitifs, d’un codage couleur dynamique et d’interfaces tactiles réactives. Au cours de mes 15 années d’expérience en ingénierie des systèmes de contrôle, j’ai vu les IHM évoluer de simples écrans d’affichage vers des centres de commande sophistiqués qui améliorent l’efficacité opérationnelle dans les environnements DCS et PLC.
Comprendre les relais de sécurité dans l’automatisation industrielle : architecture, fonctionnement et sécurité fonctionnelle
Les relais électromécaniques standard assurent une isolation électrique de base entre les circuits de commande basse tension et les charges de sortie haute puissance. Un relais de commutation traditionnel comporte une bobine magnétique qui actionne des contacts mécaniques communs (COM), normalement ouverts (NO) et normalement fermés (NC). Toutefois, l’utilisation de relais standard dans des circuits d’interverrouillage de sécurité critiques comporte de graves risques fonctionnels. Un fort courant d’appel ou l’usure mécanique peut souder définitivement les contacts. Si les contacts se soudent dans un circuit d’arrêt d’urgence, l’appui sur le bouton ne parvient pas à arrêter les mouvements dangereux des machines. Par conséquent, les normes internationales de sécurité fonctionnelle interdisent l’utilisation de relais standard pour les fonctions critiques de protection des machines.
