جزئیات محصول

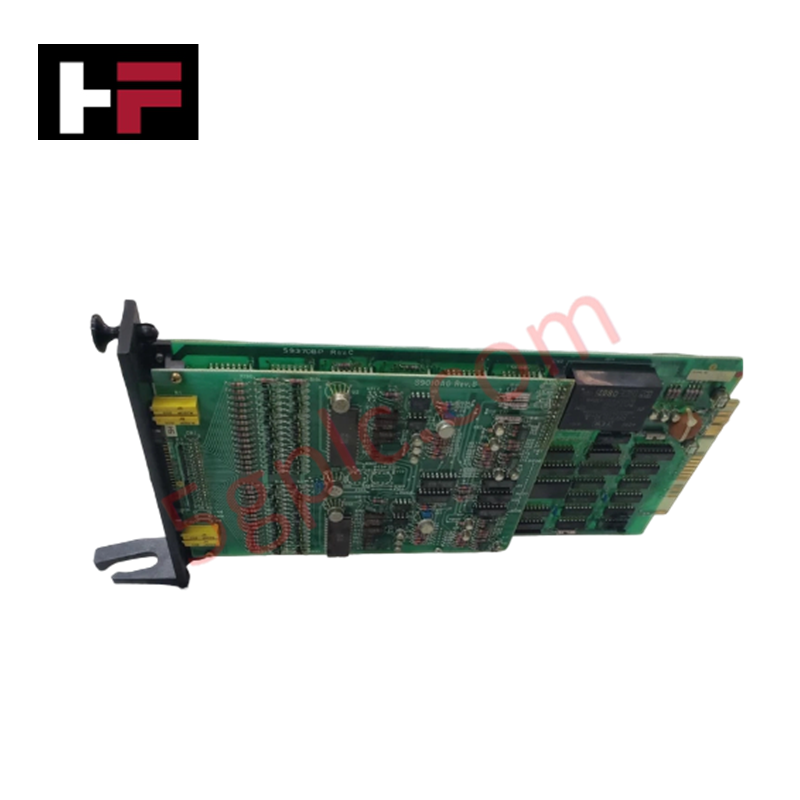

Yokogawa VM1*B که با عنوان VM1*B ماژول ورودی/خروجی آنالوگ چندنقطهای نیز شناخته می‌شود، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای دریافت پیوسته سیگنال‌های آنالوگ و کنترل خروجی حلقه‌ها در معماری سیستم‌های سری CENTUM و e-RT3 عمل می‌کند. این ماژول سیگنال‌های حسگرهای میدانی را به مقادیر دیجیتال با وضوح بالا تبدیل کرده و تنظیمات کنترلی بلادرنگ را در کانال‌های آنالوگ قابل پیکربندی اجرا می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | VM1*B |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | 0.2 کیلوگرم |
| ابعاد | ابعاد استاندارد شیار کارت ساب‌رک |
| دمای کاری | 0 تا 55 درجه سانتی‌گراد |
| مصرف برق | تغذیه‌شده از باس بک‌پلین سیستم |
| نوع محصول | ماژول ورودی/خروجی آنالوگ چندنقطهای |
| وضوح تبدیل | تبدیل آنالوگ به دیجیتال (A/D) شانزده‌بیتی |
| محدوده‌های قابل انتخاب سیگنال | ولتاژ 1-5 V، جریان 4-20 mA |
| پیکربندی I/O | قابل پیکربندی برای ورودی/خروجی چندنقطهای |
| پلتفرم‌های سیستم | سری CENTUM، سیستم‌های e-RT3 |
پروتکل حلقه 4-20 mA HART و ایزولاسیون کانال‌ها
ماژول VM1*B دارای مدارهای ایزولاسیون کانال‌به‌کانال است که برای قطع حلقه‌های اختلاف پتانسیل زمین و محافظت از منطق پردازنده داخلی در برابر تداخلات صنعتی میدان به کار می‌روند. این کارت با مبدل‌های A/D داخلی شانزده‌بیتی، رقومی‌سازی دقیق سیگنال‌های استاندارد فرایندی 1-5 V و 4-20 mA را پشتیبانی می‌کند. مدارهای داخلی شرطی‌سازی سیگنال، تغییرات مقاومت خط را جبران کرده و پیش از انتقال داده از طریق بک‌پلین سیستم، نویز الکتریکی هم‌مد را در تمام کانال‌های آنالوگ کاهش می‌دهند.
پرسش‌های متداول
س: آیا ماژول VM1B از سیگنال‌های ورودی آنالوگ و خروجی آنالوگ به‌صورت هم‌زمان پشتیبانی می‌کند؟
پ: بله، VM1B به‌عنوان یک کارت I/O آنالوگ چندنقطهای عمل می‌کند و بر اساس پیکربندی ماژول، قادر به پردازش ورودی‌های آنالوگ و راه‌اندازی حلقه‌های خروجی آنالوگ است.
س: چه سطوحی از سیگنال آنالوگ را می‌توان به ترمینال‌های ورودی VM1*B متصل کرد؟
پ: کانال‌های ورودی از محدوده‌های استاندارد سیگنال آنالوگ صنعتی، از جمله سیگنال‌های ولتاژی 1-5 V و حلقه‌های جریانی 4-20 mA، پشتیبانی می‌کنند.
س: ماژول چگونه دقت اندازه‌گیری را در محیط‌های صنعتی پرنویز حفظ می‌کند؟
پ: برد از تبدیل دیجیتال با وضوح بالای شانزده‌بیتی، همراه با مدارهای ایزولاسیون داخلی کانال‌ها و فیلتر، برای کاهش نویز هم‌مد استفاده می‌کند.
راهنمای نصب در محل
- محافظت در برابر ESD: پیش از خارج کردن یا نصب کارت، همیشه با استفاده از دست‌بند ضدالکتریسیته ساکن خود را به زمین متصل کنید تا از مدارهای حساس CMOS در برابر آسیب الکترواستاتیکی محافظت شود.
- نصب در رک: کارت را در امتداد ریل‌های راهنما، محکم داخل شیار اختصاصی رک بلغزانید تا کانکتور بک‌پلین به‌طور ایمن در جای خود قفل شود. برای حفظ پیوستگی اتصال زمین، تمام پیچ‌های نگهدارنده پنل را محکم کنید.
- محافظ‌گذاری کابل: شیلدهای کابل‌های سیگنال را در یک نقطه اتصال، به شینه اختصاصی زمین تجهیزات متصل کنید تا از ایجاد حلقه‌های جریان در شیلد جلوگیری شود.
- جداسازی سیم‌کشی: کابل‌های سیگنال آنالوگ کم‌ولتاژ را در مسیرهای سیم‌کشی کابینت، جدا از کابل‌های برق AC ولتاژبالا عبور دهید تا تداخل الکترومغناطیسی متقابل به حداقل برسد.
اطلاعات اضافی
- قطعات ۱۰۰٪ اصل: تمامی محصولات اصلی و اصیل هستند و عملکرد صنعتی قابل اعتمادی را تضمین می‌کنند.
- ضمانت بازگشت وجه ۳۰ روزه: هر کالای موجود در انبار را می‌توانید ظرف ۳۰ روز در بسته‌بندی اصلی و بازنشده بازگردانید و وجه کامل دریافت کنید (هزینه‌های حمل و نقل و کارمزدها مستثنی هستند).
- گارانتی ۱۲ ماهه: شامل نقص‌های مواد یا ساخت می‌شود؛ سوء استفاده، فرسودگی طبیعی یا تغییرات غیرمجاز را شامل نمی‌شود.
- ارسال به سراسر جهان: ما از طریق USPS، UPS، FedEx و DHL ارسال می‌کنیم. زمان تحویل بسته به کشور متفاوت است و ممکن است مشمول هزینه‌های گمرکی یا واردات باشد.
- پشتیبانی و تماس: پشتیبانی فنی و گارانتی در هر زمان در دسترس است. برای تماس اینجا کلیک کنید: تماس.
- راهنمای خرید: مشخصات و سازگاری محصول را قبل از سفارش به دقت بررسی کنید تا از کاربرد صحیح اطمینان حاصل شود.
