جزئیات محصول

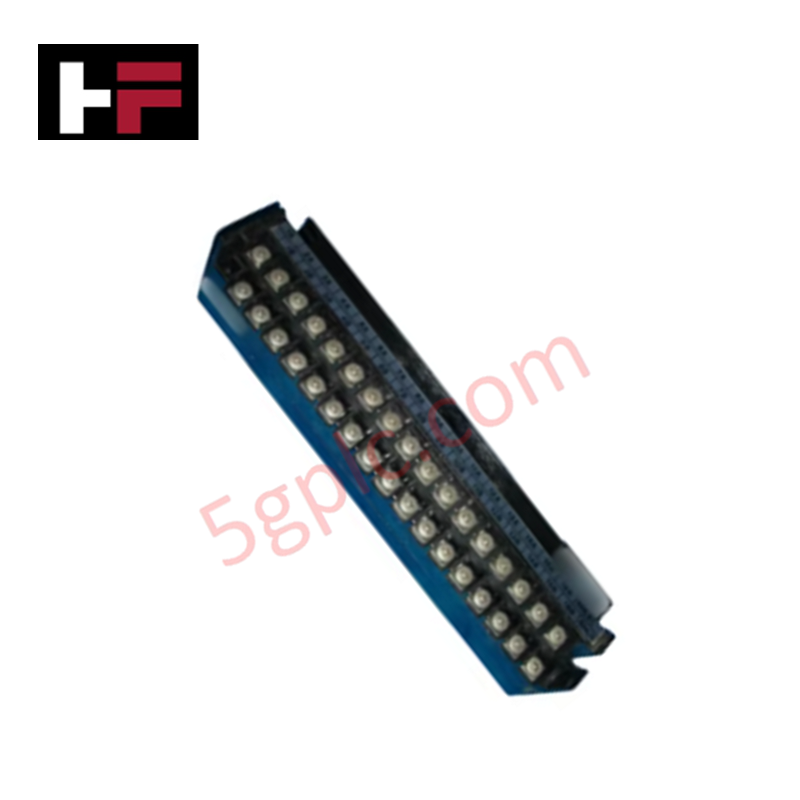

این تجهیز برای ترمینیشن سیگنالهای میدانی آنالوگ و دیجیتال ۱۶ کاناله در معماریهای کنترلی Yokogawa CENTUM VP/CS و ProSafe-RS پیکربندی شده است. YOKOGAWA TE16*B (ماژول ترمینالبلوک TE16) اجرای مستقیم سیگنالهای فیزیکی را فراهم میکند. این ماژول سیمکشی ترانسمیترها و عملگرهای میدانی را مستقیماً به ماژولهای ورودی/خروجی سیستم هدایت کرده و پیوستگی مسیر سیگنال را درون تابلوهای کنترل صنعتی حفظ میکند.
مشخصات سختافزاری
| پارامتر | مشخصات |
|---|---|
| مدل | TE16*B |
| برند | YOKOGAWA |
| مبدأ | ژاپن |
| وزن | 0.30 kg |
| ابعاد | 130 x 45 x 85 mm |
| دمای کاری | -20 تا 60 deg C |
| مصرف برق | پسیو (0 W) |
| سازگاری سیستم | CENTUM VP/CS، ProSafe-RS |
| تعداد کانال | 16 نقطه / کانال |
| انواع سیگنال | ورودی/خروجی آنالوگ 4-20 mA، سیگنالهای دیجیتال گسسته |
| ترمینیشن سیم | ترمینالهای پیچی کلمپی |
ایزولاسیون کانالبهکانال و آمادهسازی سیگنال 4-20 mA HART
معماری رابط TE16*B توزیع ساختاریافته کابل را برای پیکربندیهای لوپ 4-20 mA HART و خطوط دیجیتال گسسته در بسترهای DCS و SIS تسهیل میکند. اصول ایزولاسیون کانالبهکانال از ایجاد جریانهای لوپ زمین که میتوانند اندازهگیریهای دقیق آنالوگ فرایند را در نصبهای میدانی چندنقطهای دچار اعوجاج کنند، جلوگیری میکند. هندسه مسیرهای داخلی، امپدانس پایین لوپ را حفظ کرده و کوپلینگ نویز الکترومغناطیسی میان نقاط ترمینیشن مجاور را کاهش میدهد.
پرسشهای متداول
س: ترمینالبلوک TE16*B چه بازهای از قطر هادی را میپذیرد؟
پ: ترمینالهای پیچی کلمپی، هادیهای مسی یکرشته یا افشان را در بازه 0.2 mm2 تا 2.5 mm2 (AWG 24 تا AWG 14) میپذیرند.
س: آیا ماژول TE16*B میتواند سیگنالهای میدانی آنالوگ و دیجیتال ترکیبی را روی یک نوار ترمینال مدیریت کند؟
پ: بله، ۱۶ کانال، هم لوپهای آنالوگ 4-20 mA و هم سیگنالهای دیجیتال کمولتاژ را پشتیبانی میکنند؛ مشروط بر اینکه دستورالعملهای جداسازی فیزیکی مناسب درون کانال سیمکشی رعایت شوند تا از کوپلینگ القایی جلوگیری شود.
س: آیا ترمینالبلوک TE16B برای کارکرد به منبع تغذیه خارجی نیاز دارد؟
پ: خیر، TE16B بهعنوان یک مجموعه ترمینیشن پسیو عمل میکند و جریان سیگنال را مستقیماً بین تجهیزات میدانی و رابط ورودی/خروجی سیستم هدایت میکند، بدون اینکه در داخل خود مصرف برق داشته باشد.
دستورالعملهای نصب میدانی
پیش از اتصال سیمکشی میدانی به ماژول TE16*B، تمام منابع تغذیه لوپ و کلیدهای اصلی تابلو کنترل را قطع کنید. ترمینالبلوک را با استفاده از بستهای مکانیکی مشخصشده، روی صفحه نصب تابلو یا ریل DIN محکم کنید. عایق هادیهای میدانی را به طول 7 mm لخت کرده و ترمینالهای پیچی را با حداکثر گشتاور 0.5 Nm سفت کنید تا رسانایی مناسب حفظ شود و رشتههای سیم آسیب نبینند. تمام شیلدهای کابل را در یک نقطه روی شینه اصلی اتصال زمین تجهیزات زمین کنید. حداقل فاصله 100 mm را بین کابلهای سیگنال کمولتاژ و خطوط برق AC با ولتاژ بالا حفظ کنید.
