جزئیات محصول

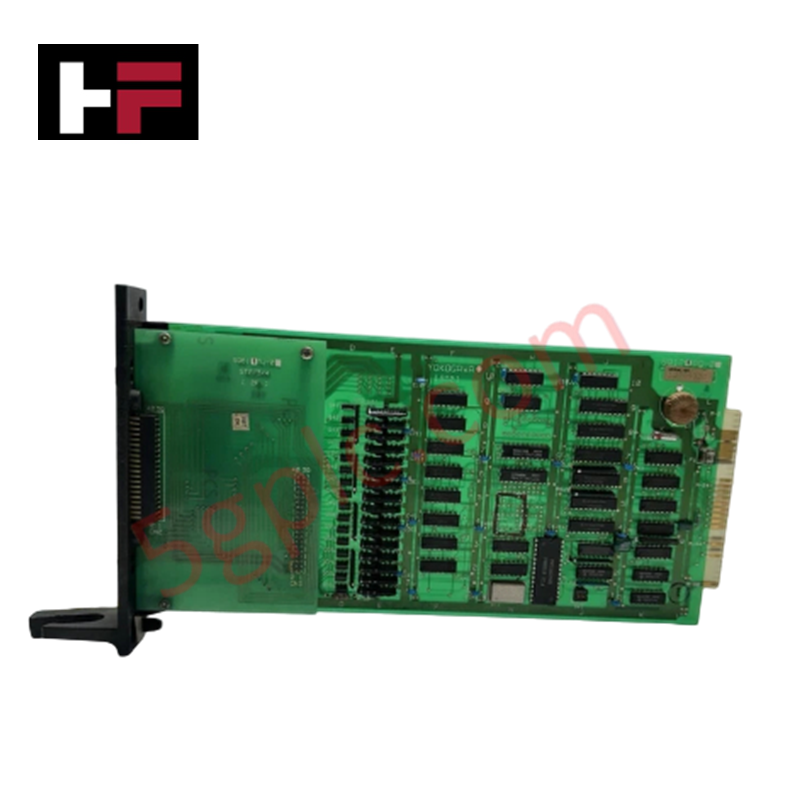

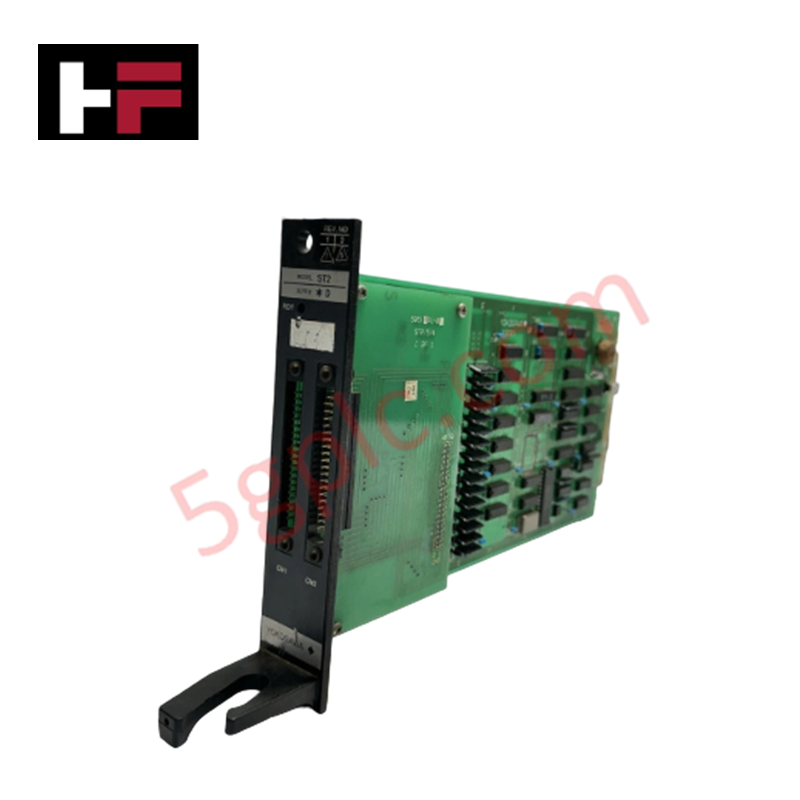

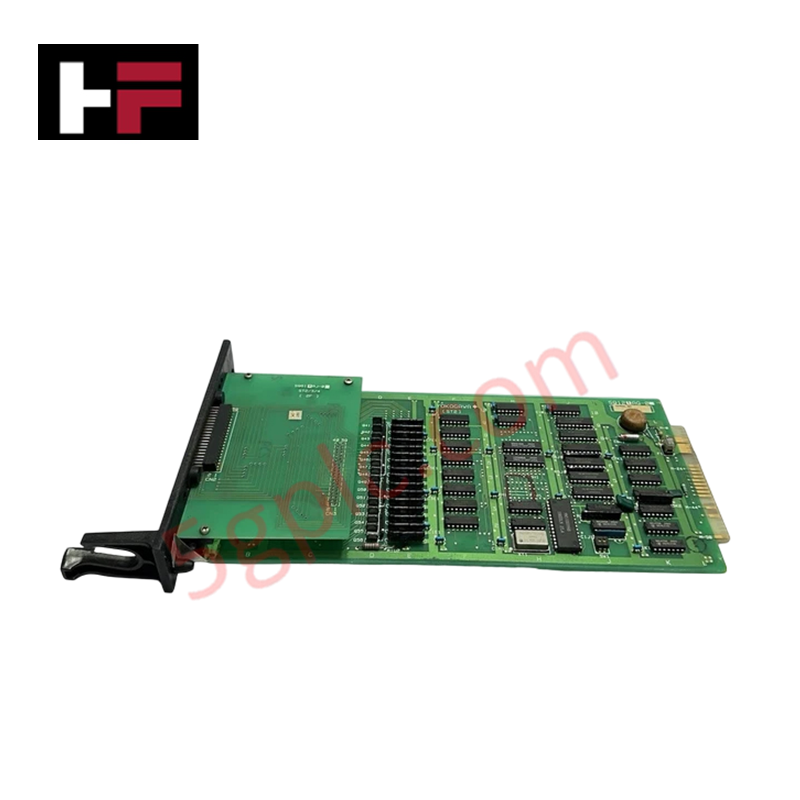

Yokogawa ST2*D که با عنوان کارت ماژول ورودی/خروجی دیجیتال ST2*D نیز ثبت شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای ایزولاسیون سیگنال‌های کنتاکتی و رابط ورودی/خروجی گسسته با چگالی بالا در پلتفرم‌های DCS یوکوگاوا CENTUM-XL و u-XL عمل می‌کند. این ماژول سیگنال‌های کنتاکتی روشن/خاموش را از شستی‌ها و کلیدهای محدودکننده ایزوله کرده و سیگنال‌های وضعیت را از طریق ۳۲ کانال یکپارچه، مستقیماً به کنترلرهای فرایند ارسال می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | ST2*D |
| برند | Yokogawa |
| مبدأ | ژاپن |
| وزن | ۰٫۶۵ کیلوگرم |
| ابعاد | ۴۸۲٫۶ میلی‌متر × ۱۱۰ میلی‌متر × ۱۲۰٫۵ میلی‌متر |
| دمای کار | ۰ تا ۵۰ درجه سانتی‌گراد |
| مصرف برق | تغذیه‌شده از بک‌پلین سیستم |
| تعداد کانال | ۳۲ کانال |
| تراکم کارت | حداکثر ۱۶ کارت ورودی/خروجی رله‌ای |
| دمای نگهداری | ۳۰- تا ۸۵ درجه سانتی‌گراد |
| رطوبت کاری | حداکثر ۷۵٪، بدون میعان |
| سازگاری سیستم | Yokogawa CENTUM-XL، u-XL DCS |
پروتکل حلقه ۴–۲۰ میلی‌آمپر HART و ایزولاسیون گالوانیکی
ماژول ST2*D از معماری ایزولاسیون کانال‌به‌کانال بهره می‌برد که برای سرکوب نویز ناشی از سوئیچینگ در سمت میدان و جلوگیری از آسیب اختلاف پتانسیل زمین به خطوط داخلی باس کنترل طراحی شده است. موانع ایزولاسیون گالوانیکی، یکپارچگی سیگنال را در مسیرهای ورودی گسسته حفظ کرده و جهش‌های ولتاژ کنتاکتی با ولتاژ بالا را از تجهیزات الکترونیکی حساس سیستم جدا می‌کنند. LEDهای یکپارچه وضعیت عملکرد، امکان بررسی فیزیکی وضعیت تک‌تک رله‌ها را هنگام کارکرد زنده صنعتی فراهم می‌کنند.
پرسش‌های متداول
پرسش: چه نشانگرهای فیزیکی برای بررسی وضعیت کانال در ST2D وجود دارد؟
پاسخ: ST2D به نشانگرهای LED روی پنل جلویی مجهز است که وضعیت عملکرد لحظه‌ای هر کانال ورودی/خروجی کنتاکت رله را نمایش می‌دهند.
پرسش: ST2*D چگونه از کلیدهای میدانی ایزولاسیون الکتریکی ایجاد می‌کند؟
پاسخ: این ماژول از مدارهای داخلی عایق‌سازی سیگنال استفاده می‌کند که ورودی‌های کنتاکتی روشن/خاموش، مانند کلیدهای محدودکننده و شستی‌ها، را از باس منطقی داخلی سیستم به‌صورت الکتریکی جدا می‌کنند.
پرسش: آیا ST2D را می‌توان در رک‌های استاندارد ۱۹ اینچی نصب کرد؟
پاسخ: بله، محفظه ماژول ST2D با عرض ۴۸۲٫۶ میلی‌متر، با ابعاد استاندارد نصب در رک‌های ۱۹ اینچی مطابقت دارد.
راهنمای نصب در محل
- محافظت در برابر ESD: پیش از جابه‌جایی ماژول، برای محافظت از قطعات داخلی در برابر تخلیه الکترواستاتیکی، از مچ‌بند ESD متصل به زمین استفاده کنید.
- محدودیت‌های محیطی: ماژول را درون محفظه‌ای نصب کنید که دمای محیط کاری را بین ۰ تا ۵۰ درجه سانتی‌گراد و رطوبت نسبی را کمتر از ۷۵٪، بدون میعان، حفظ کند.
- جداسازی سیم‌کشی: سیم‌کشی کنتاکت‌های میدانی را جدا از خطوط برق AC با ولتاژ بالا مسیردهی کنید تا تداخل الکترومغناطیسی القایی روی خطوط سیگنال به حداقل برسد.
- اتصال زمین: اطمینان حاصل کنید که فریم‌های نصب کابینت و شیلد کابل‌ها به یک نقطه زمین ایمنی اختصاصی با امپدانس پایین متصل شده‌اند.
