جزئیات محصول

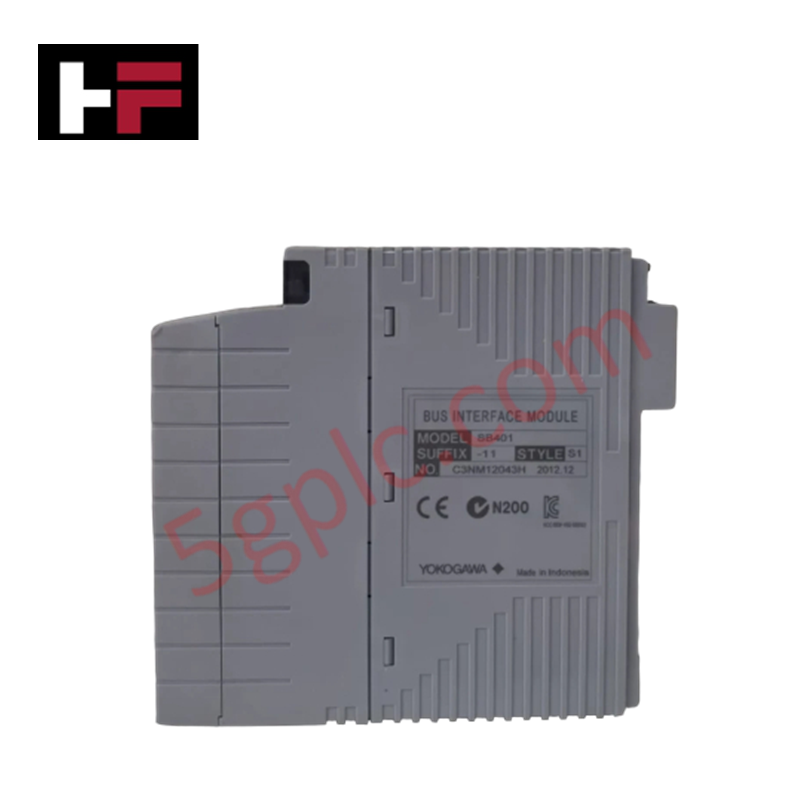

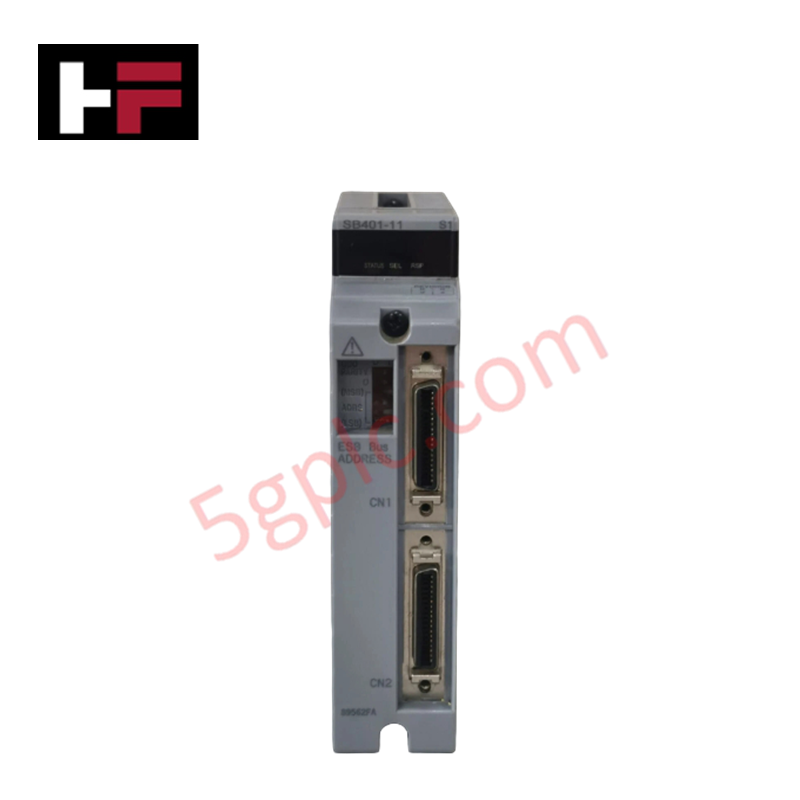

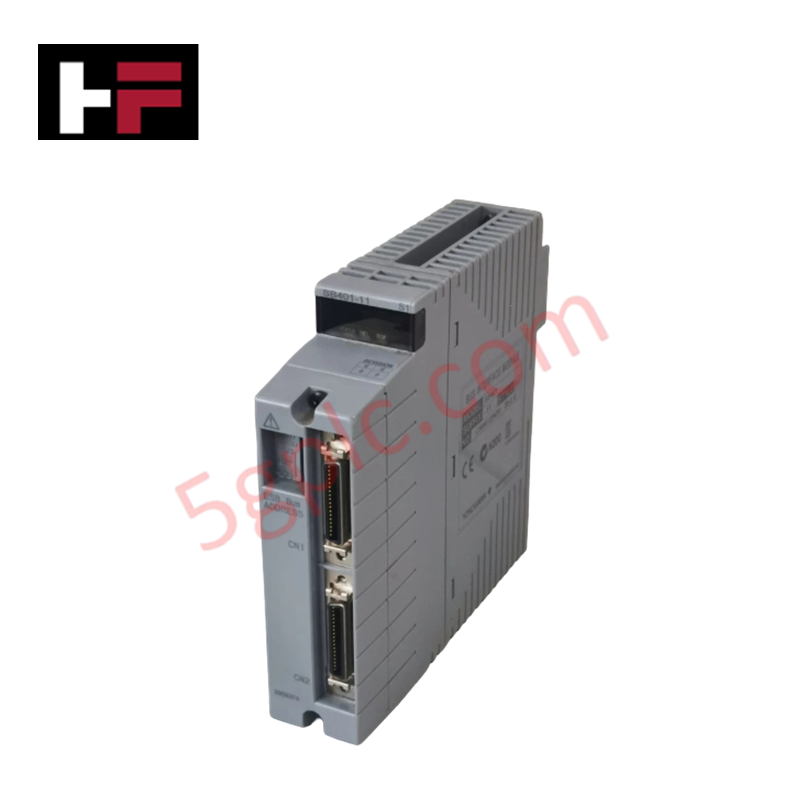

یوکوگاوا SB401-11 S1 که با عنوان SB401-11، ماژول رابط اسلیو باس ESB، نیز فهرست شده است، به‌عنوان یک قطعه سخت‌افزاری اختصاصی برای انتقال سریع داده در باس ESB بین واحدهای مستر و تجهیزات اسلیو در پلتفرم‌های DCS سری CENTUM VP عمل می‌کند.
مشخصات سخت‌افزاری
| پارامتر | مشخصات |
|---|---|
| مدل | SB401-11 S1 |
| برند | یوکوگاوا |
| مبدأ | ژاپن |
| نوع محصول | ماژول رابط اسلیو باس ESB |
| اتصال باس | باس ESB |
| استانداردهای انطباق | IEC 61850-3، IEC 61131-2 |
| وزن | 1.5 کیلوگرم |
| ابعاد | 90 میلی‌متر × 120 میلی‌متر × 45 میلی‌متر |
| دمای کاری | 20- تا 60 درجه سانتی‌گراد |
| مصرف برق | تغذیه از طریق ریل باس بک‌پلین |
ایزولاسیون کانال‌به‌کانال یوکوگاوا و معماری باس DCS
رابط‌های ارتباطی یوکوگاوا از درایورهای باس با ایزولاسیون گالوانیکی استفاده می‌کنند تا یکپارچگی سیگنال را در توپولوژی‌های باس ESB حفظ کنند. طراحی ایزولاسیون داخلی، تداخل ناشی از حلقه زمین را سرکوب کرده و از گره‌های حساس پردازشی در برابر جهش‌های گذرای نویز محافظت می‌کند. این ماژول ضمن کارکرد یکپارچه در کنار خطوط I/O میدانی که سیگنال‌های پروتکل حلقه 4-20 mA HART را منتقل می‌کنند، چرخه‌های اسکن قطعی و پارامترهای ایزولاسیون کانال‌به‌کانال را حفظ می‌کند تا از افت بسته‌های داده هنگام اجرای بلادرنگ سیستم جلوگیری شود.
پرسش‌های متداول
پرسش: آیا ماژول SB401-11 S1 از تعویض گرم هنگام فعالیت بک‌پلین سیستم پشتیبانی می‌کند؟
پاسخ: بله، خارج‌سازی یا نصب ماژول باید مطابق دستورالعمل‌های نگهداری رک باس ESB یوکوگاوا انجام شود و مسیرهای ارتباطی افزونه فعال بمانند تا از وقوع خطا و قطع باس جلوگیری شود.
پرسش: برای مقابله با نویز الکتریکی مد مشترک، چه اقدامات حفاظتی در رابط باس ESB به کار رفته است؟
پاسخ: این ماژول دارای مدارهای ایزولاسیونی مطابق با استانداردهای IEC 61850-3 و IEC 61131-2 است که حفاظت به‌وسیله سد ایزولاسیون را بین منابع نویز سمت میدان و منطق داخلی سیستم فراهم می‌کند.
راهنمای نصب میدانی
ماژول را به‌صورت عمودی در شکاف اسلیو باس ESB تعیین‌شده در رک گره I/O نصب کنید تا مکانیزم قفل جلویی به‌طور کامل با بک‌پلین درگیر شود. اطمینان حاصل کنید که همه کابل‌های رابط باس ESB از کابل‌های زوج‌تابیده شیلددارِ دارای ترمینال کارخانه‌ای و مهار کشش مناسب استفاده می‌کنند. شیلد کابل‌ها را در میله اتصال زمین رک زمین کنید و مطمئن شوید سیم‌کشی تابلو، خطوط برق فشارقوی را از کابل‌های ارتباطی باس جدا نگه می‌دارد.
